MULTICAL® 603

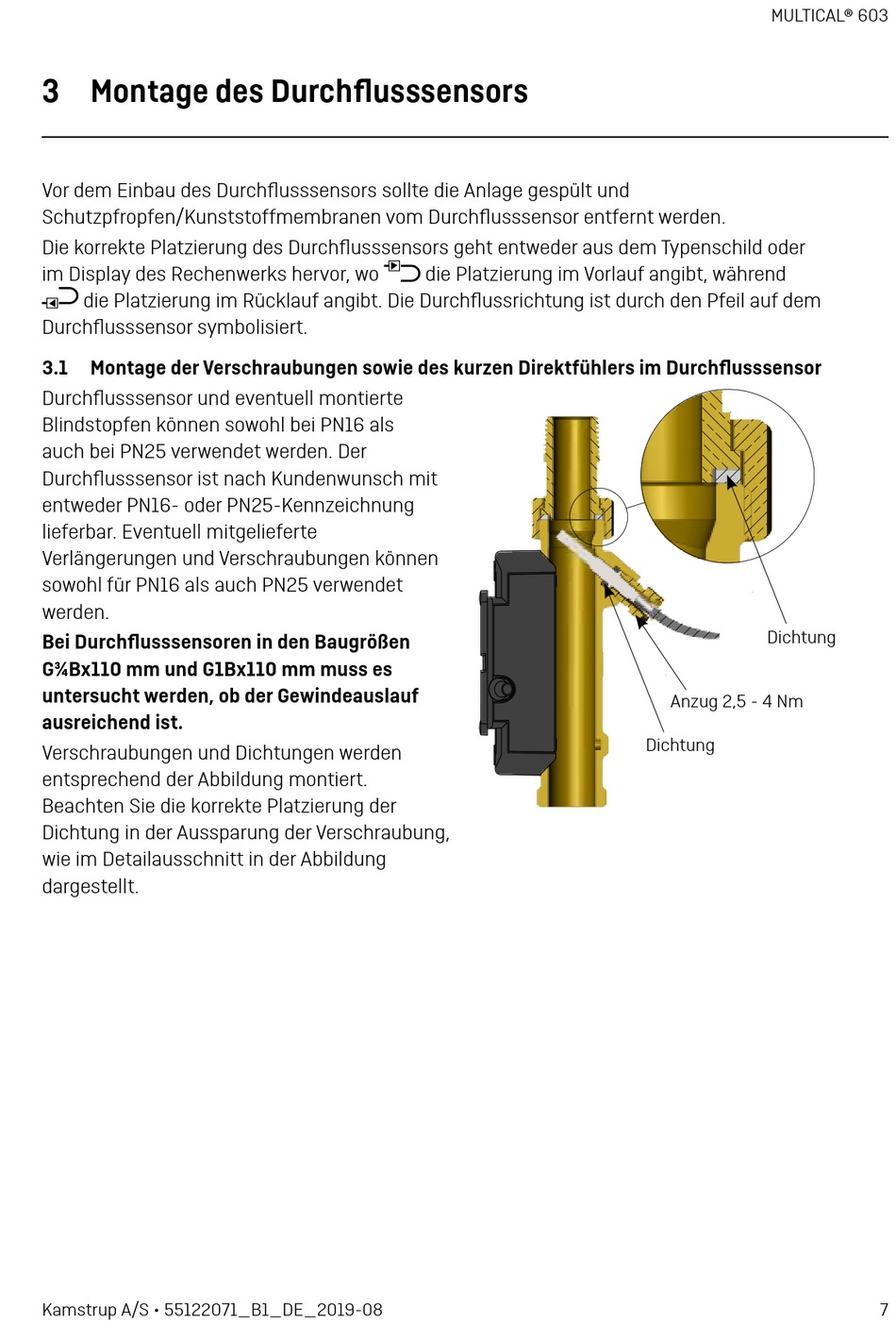

3 Montage des Durchflusssensors

Vor dem Einbau des Durchflusssensors sollte die Anlage gespült und
Schutzpfropfen/Kunststoffmembranen vom Durchflusssensor entfernt werden.
Die korrekte Platzierung des Durchflusssensors geht entweder aus dem Typenschild oder
im Display des Rechenwerks hervor, wo ( die Platzierung im Vorlauf angibt, während
) die Platzierung im Rücklauf angibt. Die Durchflussrichtung ist durch den Pfeil auf dem
Durchflusssensor symbolisiert.
3.1 Montage der Verschraubungen sowie des kurzen Direktfühlers im Durchflusssensor
Durchflusssensor und eventuell montierte
Blindstopfen können sowohl bei PN16 als
auch bei PN25 verwendet werden. Der
Durchflusssensor ist nach Kundenwunsch mit
entweder PN16- oder PN25-Kennzeichnung
lieferbar. Eventuell mitgelieferte
Verlängerungen und Verschraubungen können
sowohl für PN16 als auch PN25 verwendet
werden.
Dichtung
Bei Durchflusssensoren in den Baugrößen
G¾Bx110 mm und G1Bx110 mm muss es
untersucht werden, ob der Gewindeauslauf
Anzug 2,5 - 4 Nm
ausreichend ist.
Dichtung
Verschraubungen und Dichtungen werden
entsprechend der Abbildung montiert.
Beachten Sie die korrekte Platzierung der
Dichtung in der Aussparung der Verschraubung,
wie im Detailausschnitt in der Abbildung
dargestellt.
Kamstrup A/S • 55122071_B1_DE_2019-08 7
