MULTICAL® 302
2 Temperaturfühler
Temperaturfühler zur Erfassung der Vor- bzw. Rücklauftemperatur werden ausschließlich
paarweise geliefert und dürfen nie voneinander getrennt werden.
MULTICAL® 302 wird mit montierten Temperaturfühlern geliefert. Die Kabellänge darf nach EN
1434/OIML R75 nicht verändert werden.
Beim Temperaturfühler, der vom Werk aus im Durchflusssensor montiert ist, ist das Kabel nicht
gekennzeichnet. Der andere Temperaturfühler ist mit einem grünen Kunststoffring am Kabel
gekennzeichnet. Dieser Temperaturfühler wird im Rohr gegenüber dem Durchflusssensor montiert.
2.1 Montage der Temperaturfühler
MULTICAL® 302 wird mit einem ø5,2 mm Pt500-Fühlersatz mit 1,5 m Silikonkabel geliefert. Dieser
Fühlertyp kann als direkter Fühler, mittels einer Überwurfmutter und eines O-Rings, oder als
Tauchhülsenfühler zur Anwendung in einer Tauchhülse verwendet werden.
Der eine Temperaturfühler ist bei der Lieferung immer im Durchflusssensor montiert. Der
andere Temperaturfühler sollte als ein direkter Fühler montiert werden. Alternativ müssen beide
Temperaturfühler in Tauchhülsen montiert werden, unter Bezugnahme auf die Anforderung
an symmetrische Fühlerinstallation in EN 1434. Wenn einer der Temperaturfühler nicht im
Durchflusssensor montiert werden soll, muss dieser Fühler stattdessen so nah am Auslauf
des Durchflusssensors wie möglich montiert werden, sodass der Abstand zwischen dem
Durchflusssensor und dem Temperaturfühler höchstens 12 cm beträgt.
Die asymmetrische Fühlerinstallation (der eine Fühler als direkter Fühler und der andere als
Tauchhülsenfühler) darf nur vorgenommen werden, wenn die nationalen Vorschriften dies
zulassen, und nie bei Installationen mit niedriger Differenztemperatur und/oder niedrigem
Wasserdurchfluss.

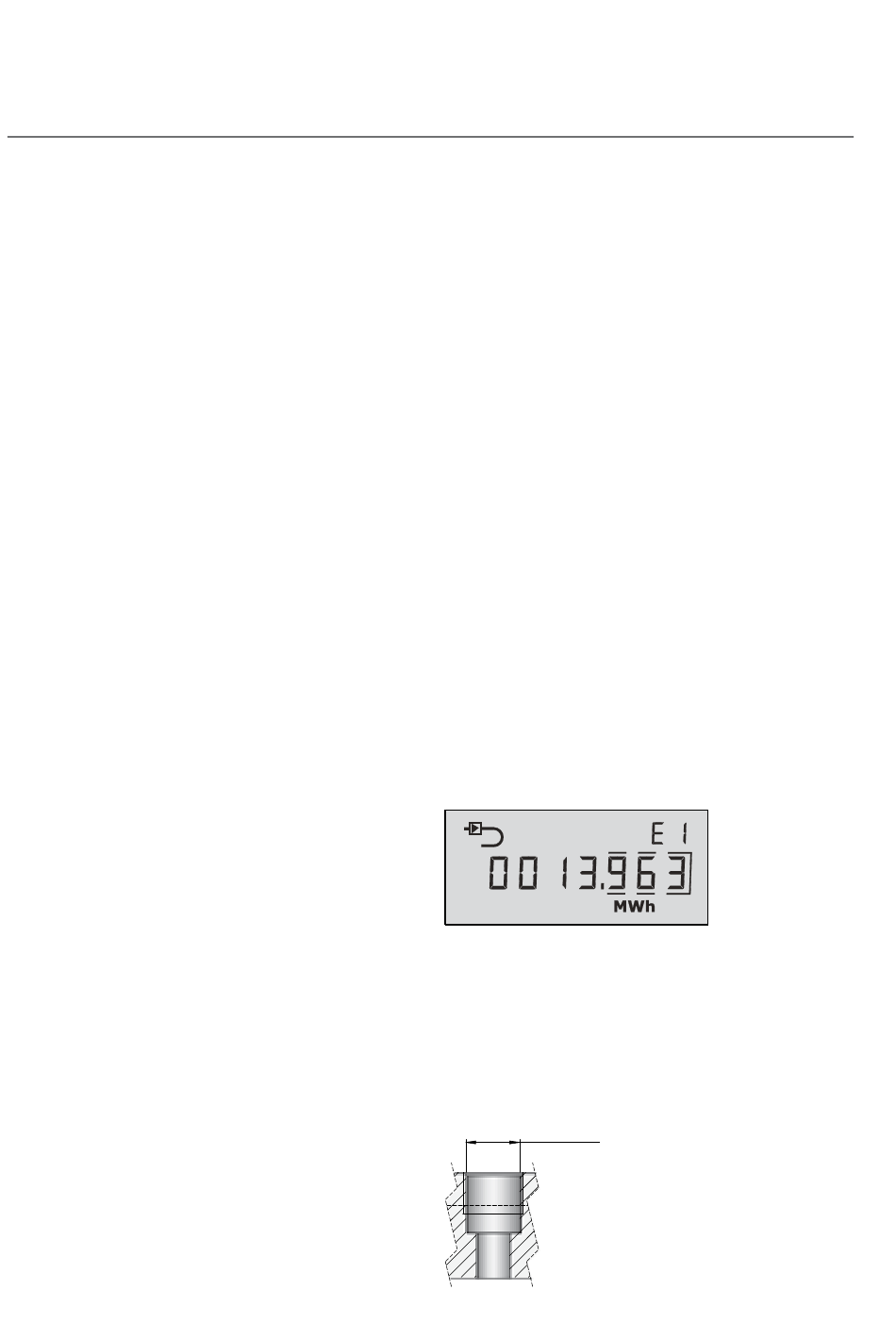

Beispiel:
Wenn die Anzeige anzeigt, dass der
Durchflusssensor im Vorlauf installiert
werden soll, muss der Fühler mit dem grünen
Kunststoffring im Rücklauf installiert werden.
Achtung: Die Fühlerkabel dürfen keinen Ruck oder Zug ausgesetzt werden. Seien Sie beim
Aufbinden der Kabel darauf aufmerksam, und ziehen Sie die Binder nicht unnötig fest
zu, da die Kabel hierdurch beschädigt werden können. Beachten Sie weiter, dass die
Temperaturfühler in Kälte- oder Wärme-/Kälteinstallationen von unten zu montieren
sind.
Ohne Rücksicht darauf, wo der direkte Fühler
installiert wird, ist es besonders wichtig,
dass die Montage die Toleranzen einhält, die
in der Abbildung rechts angegeben sind. Im
umgekehrten Fall besteht das Risiko, dass der
O-Ring nicht richtig dicht hält.
4
0
0
9 - 0,1
Ø 9 -0,1
