2 Temperaturfühler
Temperaturfühler zur Erfassung der Vor- bzw. Rücklauftemperatur werden ausschließlich
paarweise geliefert und dürfen nie voneinander getrennt werden.
MULTICAL® 302 wird mit montierten Temperaturfühlern geliefert. Die Kabellänge darf nach EN 1434
nicht verändert werden.
Beim Fühler, der vom Werk aus im Durchflusssensor montiert ist, ist das Fühlerkabel nicht
gekennzeichnet. Der andere Fühler, der mit einem grünen Kunststoffring gekennzeichnet ist, muss
im "entgegengesetzten" Rohr im Verhältnis zum Durchflusssensor montiert werden.
2.1 Montage der Temperaturfühler
MULTICAL® 302 wird mit einem Ø 5,2 mm Pt500-Fühlersatz (gepaarten Fühlern) mit 1,5
m Silikonkabel geliefert. Dieser Fühlertyp kann sowohl als direkter Fühler, mittels einer
Überwurfmutter und eines O-Rings, als auch als Tauchhülsenfühler in einer Tauchhülse verwendet
werden.
Ein Temperaturfühler ist bei der Lieferung immer im Durchflusssensor montiert. Der andere Fühler
sollte als ein direkter Fühler montiert werden. Alternativ müssen beide Fühler in Tauchhülsen
montiert werden, für eine symmetrische Fühlerinstallation. Wenn einer der Fühler nicht im
Durchflusssensor montiert werden soll, muss dieser Fühler stattdessen so nah am Auslauf
des Durchflusssensors wie möglich montiert werden, sodass der Abstand zwischen dem
Durchflusssensor und dem Temperaturfühler höchstens 12 cm beträgt.
Die asymmetrische Fühlerinstallation (der eine Fühler als direkter Fühler und der andere als
Tauchhülsenfühler) darf nur vorgenommen werden, wenn die nationalen Vorschriften dies
zulassen, und nie bei Installationen mit niedriger Differenztemperatur und/oder niedrigem
Wasserdurchfluss.

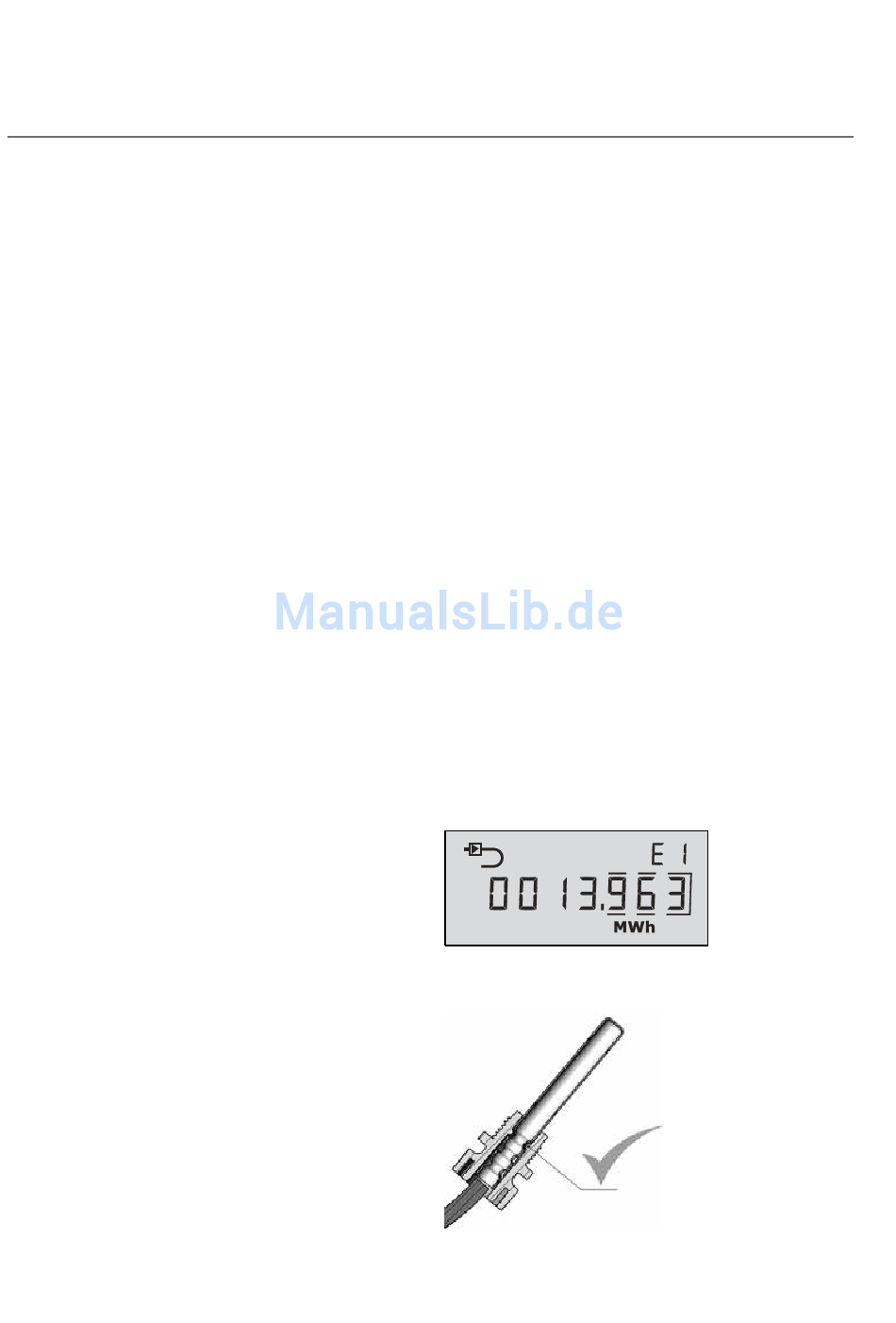

Beispiel:
Wenn die Anzeige anzeigt, dass der
Durchflusssensor im Vorlauf installiert
werden soll, muss der Fühler mit dem grünen
Kunststoffring im Rücklauf installiert werden.
2.2 Überwurfmutter für direkten Fühler
Die mitgelieferte Kunststoffüberwurfmutter
wird zum Ende der Tauchhülse geschoben, bis
es Klick macht, wenn die Überwurfmutter die
erste Rändelung erreicht hat.
