2 Montage der Temperaturfühler
Temperaturfühler zur Erfassung der Vor- bzw. Rücklauftemperatur werden ausschließlich
paarweise geliefert und dürfen nie voneinander getrennt werden. Unsere Rechenwerke werden
im Normalfall mit bereits montierten Temperaturfühlern geliefert. Die Kabellänge darf nach EN
1434/OIML R75 nicht verändert werden. Ein eventuelles Austauschen der Fühler darf ebenfalls nur
paarweise vorgenommen werden.
Der Vorlauffühler ist mit einem roten Schild, der Rücklauffühler mit einem blauen Schild
gekennzeichnet. Siehe den Abschnitt über Kabelführung für die Montage in das Rechenwerk.
Achtung: Die Fühlerleitungen dürfen keinen Ruck oder Zug ausgesetzt werden. Seien Sie beim
Aufbinden der Kabel darauf aufmerksam, und ziehen Sie die Binder nicht unnötig
fest zu, da die Kabel hierdurch beschädigt werden können. Nehmen Sie weiterhin zur
Kenntnis, dass die Temperaturfühler in Kälte- oder Wärme-/Kälteinstallationen von
unten zu montieren sind.
2.1 Direktfühler

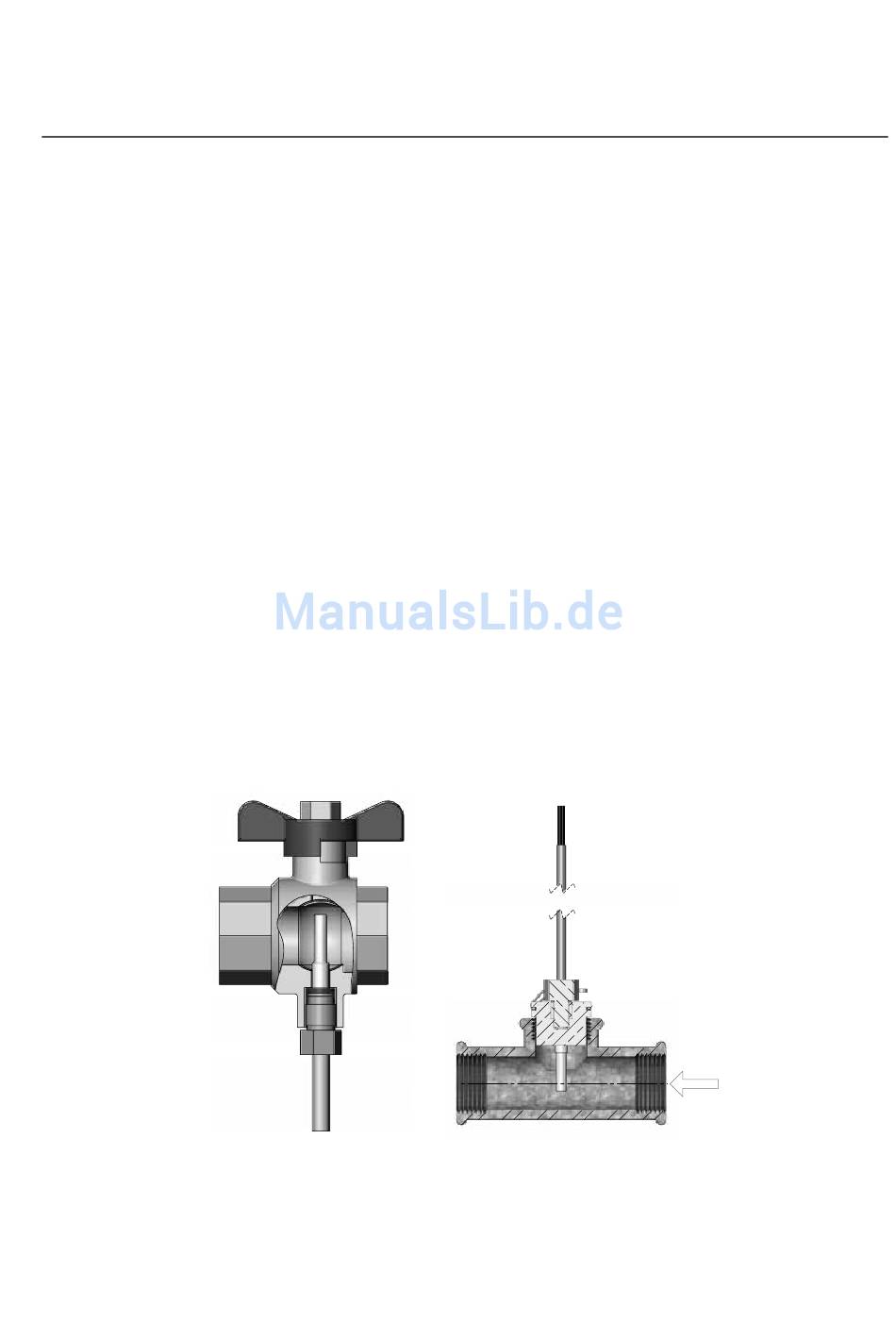

Die kurzen Direktfühler können bis zu DN25 in spezielle Kugelventile mit eingebautem M10-
Stutzen für den kurzen Direktfühler montiert werden. Sie können ebenfalls in Anlagen mit
Standard-T-Stücken montiert werden. Kamstrup kann R½ und R¾ Messingnippel liefern, die
zu den kurzen Direktfühlern passen. Die Spitze des Temperaturfühlers soll mindestens bis zur
Mitte der Strömung reichen. Weiterhin kann der kurze Direktfühler auch in alle MULTICAL® 403
Durchflusssensoren mit G¾B, G1B, G5/4B und G2 Gewinden am Zählergehäuse direkt montiert
werden. Die Messingverschraubungen der Fühler werden mit einem 12 mm Gabelschlüssel leicht
(ca. 4 Nm) festgedreht. Danach werden die Fühler mit Plombe und Draht versiegelt.
