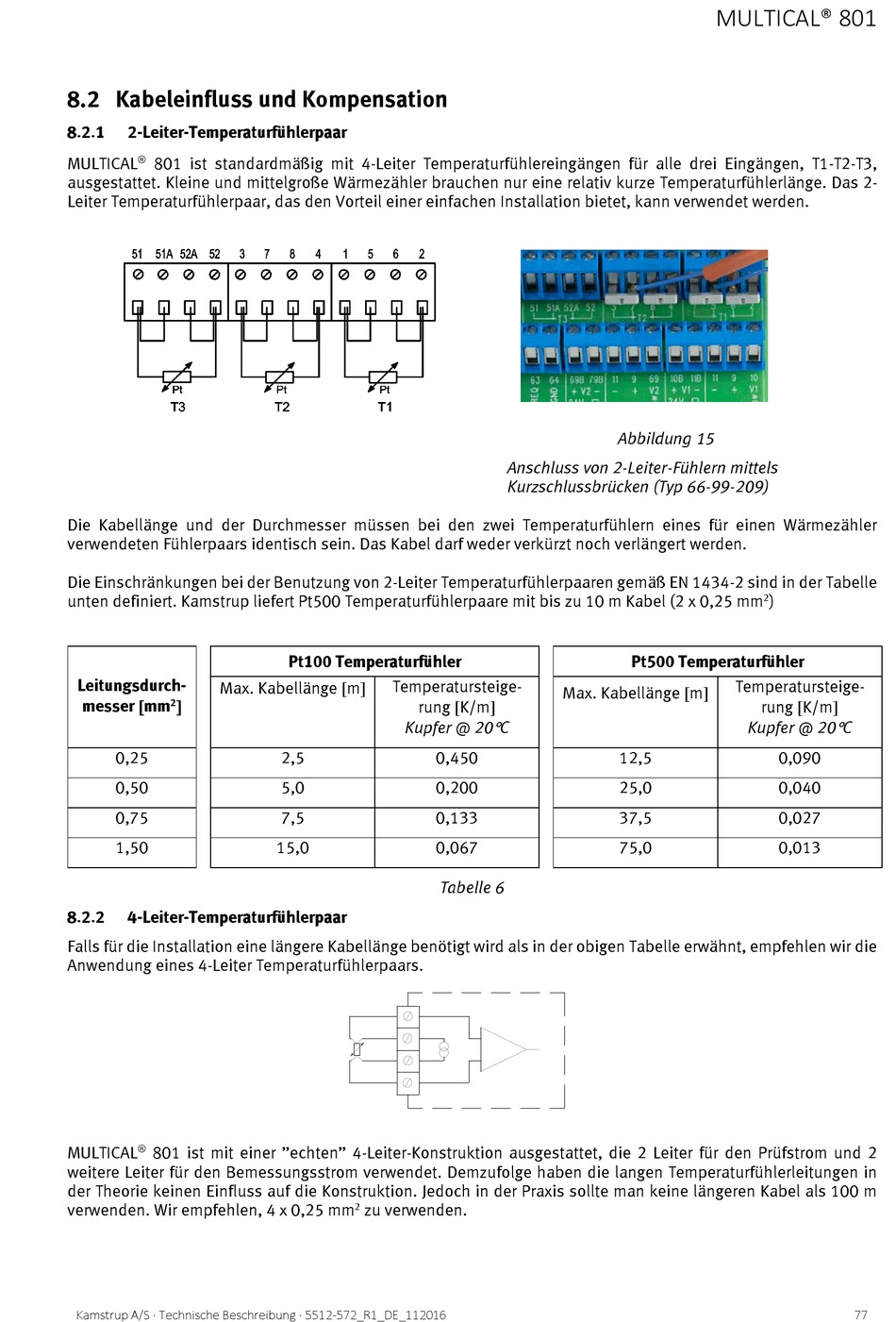

8.2 Kabeleinfluss und Kompensation

8.2.1 2-Leiter-Temperaturfühlerpaar

MULTICAL 801 ist standardmäßig mit 4-Leiter Temperaturfühlereingängen für alle drei Eingängen, T1-T2-T3,
ausgestattet. Kleine und mittelgroße Wärmezähler brauchen nur eine relativ kurze Temperaturfühlerlänge. Das 2-
Leiter Temperaturfühlerpaar, das den Vorteil einer einfachen Installation bietet, kann verwendet werden.
Die Kabellänge und der Durchmesser müssen bei den zwei Temperaturfühlern eines für einen Wärmezähler
verwendeten Fühlerpaars identisch sein. Das Kabel darf weder verkürzt noch verlängert werden.
Die Einschränkungen bei der Benutzung von 2-Leiter Temperaturfühlerpaaren gemäß EN 1434-2 sind in der Tabelle
unten definiert. Kamstrup liefert Pt500 Temperaturfühlerpaare mit bis zu 10 m Kabel (2 x 0,25 mm
Leitungsdurch- Max. Kabellänge m
messer mm 
2
0,25
0,50
0,75
1,50
8.2.2 4-Leiter-Temperaturfühlerpaar
Falls für die Installation eine längere Kabellänge benötigt wird als in der obigen Tabelle erwähnt, empfehlen wir die
Anwendung eines 4-Leiter Temperaturfühlerpaars.

MULTICAL 801 ist mit einer "echten" 4-Leiter-Konstruktion ausgestattet, die 2 Leiter für den Prüfstrom und 2
weitere Leiter für den Bemessungsstrom verwendet. Demzufolge haben die langen Temperaturfühlerleitungen in
der Theorie keinen Einfluss auf die Konstruktion. Jedoch in der Praxis sollte man keine längeren Kabel als 100 m
verwenden. Wir empfehlen, 4 x 0,25 mm
Kamstrup A/S ∙ Technische Beschreibung ∙ 5512‐572_R1_DE_112016
Pt100 Temperaturfühler
Temperatursteige-
rung K/m
Kupfer @ 20
2,5 0,450
5,0 0,200
7,5 0,133
15,0 0,067
Tabelle 6
2 zu verwenden.
Abbildung 15
Anschluss von 2-Leiter-Fühlern mittels
Kurzschlussbrücken (Typ 66-99-209)
Pt500 Temperaturfühler
Max. Kabellänge m

C
12,5
25,0
37,5
75,0
MULTICAL® 801
2 )
Temperatursteige-
rung K/m

Kupfer @ 20 C
0,090
0,040
0,027
0,013
