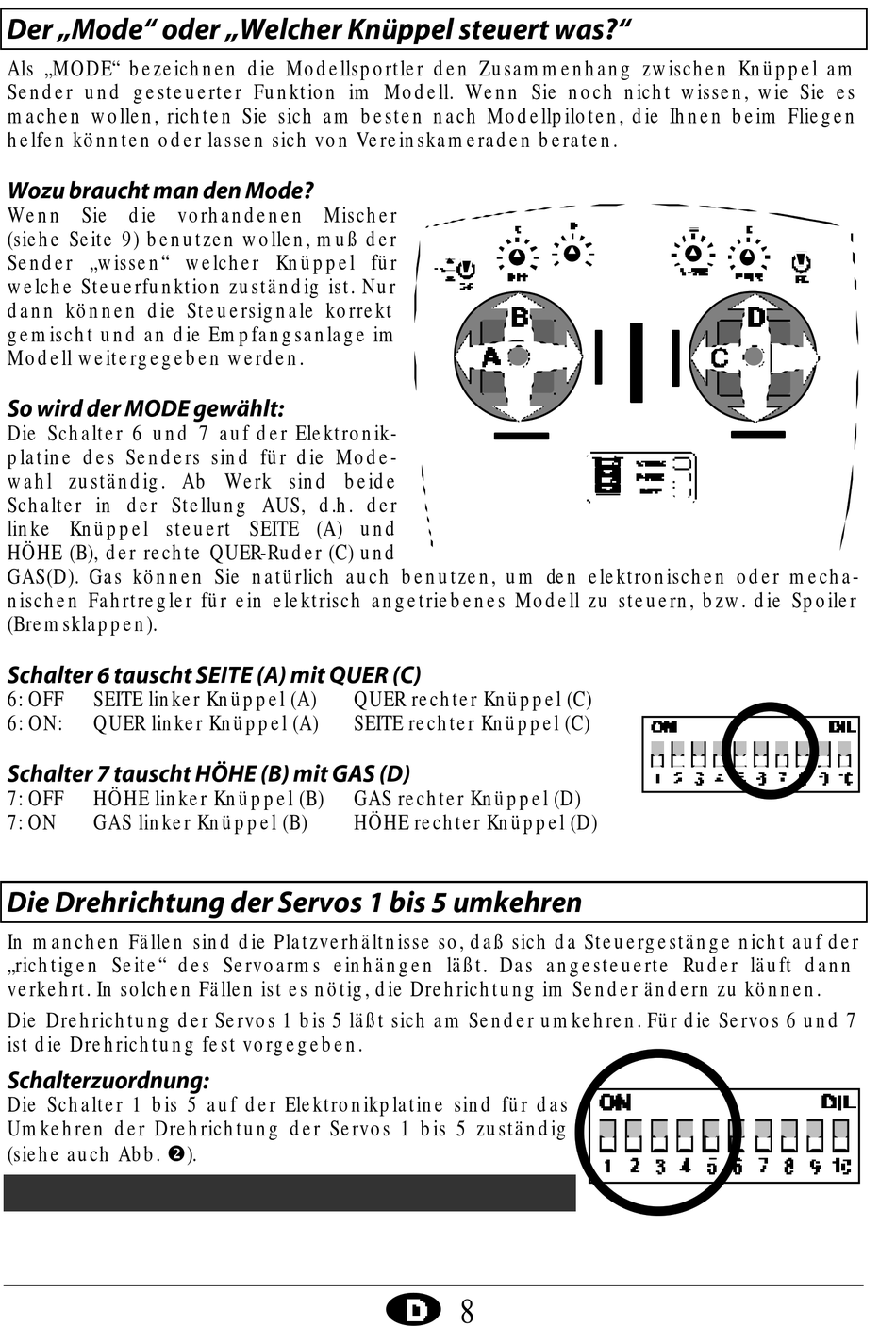

Der „Mode" oder „Welcher Knüppel steuert was?"
Als „MODE" bezeichnen die Modellsportler den Zusammenhang zwischen Knüppel am
Sender und gesteuerter Funktion im Modell. Wenn Sie noch nicht wissen, wie Sie es
machen wollen, richten Sie sich am besten nach Modellpiloten, die Ihnen beim Fliegen
helfen könnten oder lassen sich von Vereinskameraden beraten.
Wozu braucht man den Mode?

Wenn Sie die vorhandenen Mischer

(siehe Seite 9) benutzen wollen, muß der
Sender „wissen" welcher Knüppel für
welche Steuerfunktion zuständig ist. Nur
dann können die Steuersignale korrekt
gemischt und an die Empfangsanlage im
Modell weitergegeben werden.
So wird der MODE gewählt:
Die Schalter 6 und 7 auf der Elektronik-
platine des Senders sind für die Mode-
wahl zuständig. Ab Werk sind beide
Schalter in der Stellung AUS, d.h. der
linke Knüppel steuert SEITE (A) und
HÖHE (B), der rechte QUER-Ruder (C) und
GAS(D). Gas können Sie natürlich auch benutzen, um den elektronischen oder mecha-
nischen Fahrtregler für ein elektrisch angetriebenes Modell zu steuern, bzw. die Spoiler
(Bremsklappen).
Schalter 6 tauscht SEITE (A) mit QUER (C)
6: OFF SEITE linker Knüppel (A)
6: ON: QUER linker Knüppel (A)
Schalter 7 tauscht HÖHE (B) mit GAS (D)
7: OFF HÖHE linker Knüppel (B)
7: ON GAS linker Knüppel (B)

Die Drehrichtung der Servos 1 bis 5 umkehren

In manchen Fällen sind die Platzverhältnisse so, daß sich da Steuergestänge nicht auf der
„richtigen Seite" des Servoarms einhängen läßt. Das angesteuerte Ruder läuft dann
verkehrt. In solchen Fällen ist es nötig, die Drehrichtung im Sender ändern zu können.
Die Drehrichtung der Servos 1 bis 5 läßt sich am Sender umkehren. Für die Servos 6 und 7
ist die Drehrichtung fest vorgegeben.

Schalterzuordnung:

Die Schalter 1 bis 5 auf der Elektronikplatine sind für das
Umkehren der Drehrichtung der Servos 1 bis 5 zuständig
(siehe auch Abb. v).
QUER rechter Knüppel (C)
SEITE rechter Knüppel (C)
GAS rechter Knüppel (D)
HÖHE rechter Knüppel (D)
8
