7 RS-485 – Installation und Konfiguration
7.1.1 Übersicht
RS-485 ist eine zweiadrige Busschnittstelle, die mit einer
Mehrfach-Drop-Netzwerktopologie kompatibel ist, d. h.
Knoten können als Bus oder über Drop-Kabel über eine
gemeinsame Leitung verbunden werden. Insgesamt
können 32 Knoten mit einem Netzwerksegment verbunden
werden.
Netzwerksegmente werden durch Repeater unterteilt.
Beachten Sie, dass jeder Repeater als Knoten in dem
Segment fungiert, in dem er installiert ist. Jeder mit einem
Netzwerk verbundene Knoten muss über alle Segmente
hinweg eine einheitliche Knotenadresse aufweisen.
Schließen Sie die Segmente an beiden Enden ab –
entweder mithilfe des Abschlussschalters (S801) der Einheit
oder mit einem Widerstandsnetzwerk für geteilten
Abschluss. Verwenden Sie stets ein STP-Kabel (Screened
Twisted Pair) für die Busverkabelung, und beachten Sie
stets die bewährten Installationsverfahren.
Eine Erdung der Abschirmung mit geringer Impedanz an
allen Knoten ist sehr wichtig, auch bei hohen Frequenzen.
Hierzu können Sie eine große Fläche der Abschirmung mit
der Erdung verbinden, z. B. mithilfe einer Kabelklemme
oder einer leitenden Kabeldurchführung. Möglicherweise
müssen Sie Potenzialausgleichskabel verwenden, um im
Netzwerk das gleiche Erdungspotenzial zu erhalten – vor
allem bei Installationen mit langen Kabeln.
Verwenden Sie zur Vermeidung von Impedanzabwei-
chungen stets den gleichen Kabeltyp im gesamten
Netzwerk.
Kabel: Screened Twisted Pair (STP)
Impedanz: 120 Ohm
Kabellänge: Max. 1200 m (einschließlich Drop-Leitungen)
Max. 500 m von Station zu Station
7.1.2 Netzwerkverbindung
Verbinden Sie die Einheit wie folgt mit dem RS-485-
Netzwerk (siehe Schaltbild):
1.
Verbinden Sie die Signalleitungen mit Klemme 68
(P+) und Klemme 69 (N-) auf der Hauptsteu-
erkarte der Einheit.
2.
Verbinden Sie die Abschirmung mit den
Kabelschellen.
HINWEIS
Es werden abgeschirmte Twisted-Pair-Kabel empfohlen, um
die Störungen zwischen den Leitern zu minimieren.
VLT-Aktivfilter AAF 00x
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
61
68

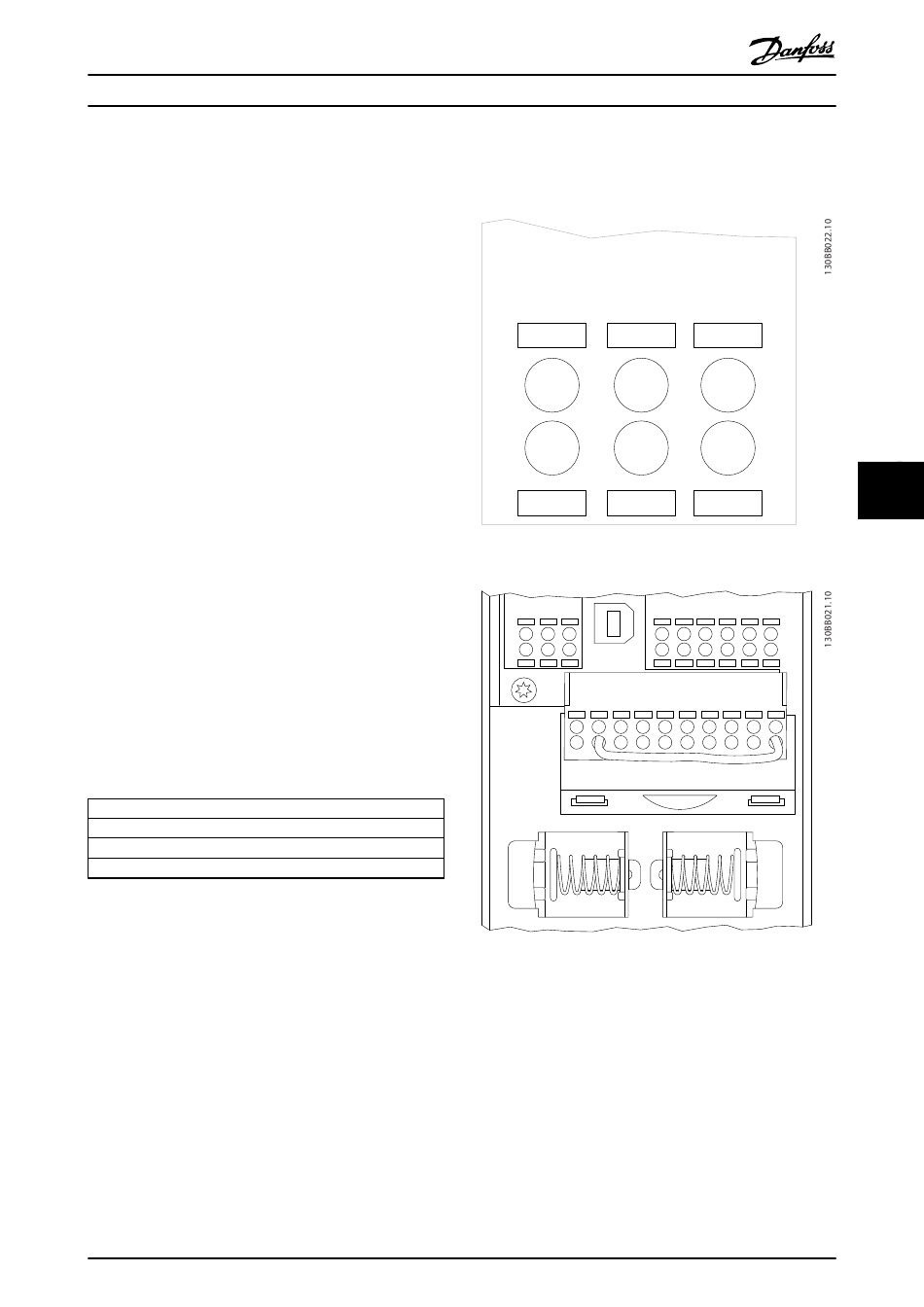

Abbildung 7.1 Anschluss der Netzwerkklemmen
61 68 69
Remove jumper to enable Safe Stop
12
13
18
19
Abbildung 7.2 Steuerkartenklemmen
7.1.3 RS-485-Busabschluss
Verwenden Sie den Abschluss-DIP-Schalter an der
Hauptsteuerkarte der Einheit, um den RS-485-Bus
abzuschließen.
69
39 42 50 53 54 55
27
29
32
33
20
37
89
7
7
