Installation
PCC1
AAF
M

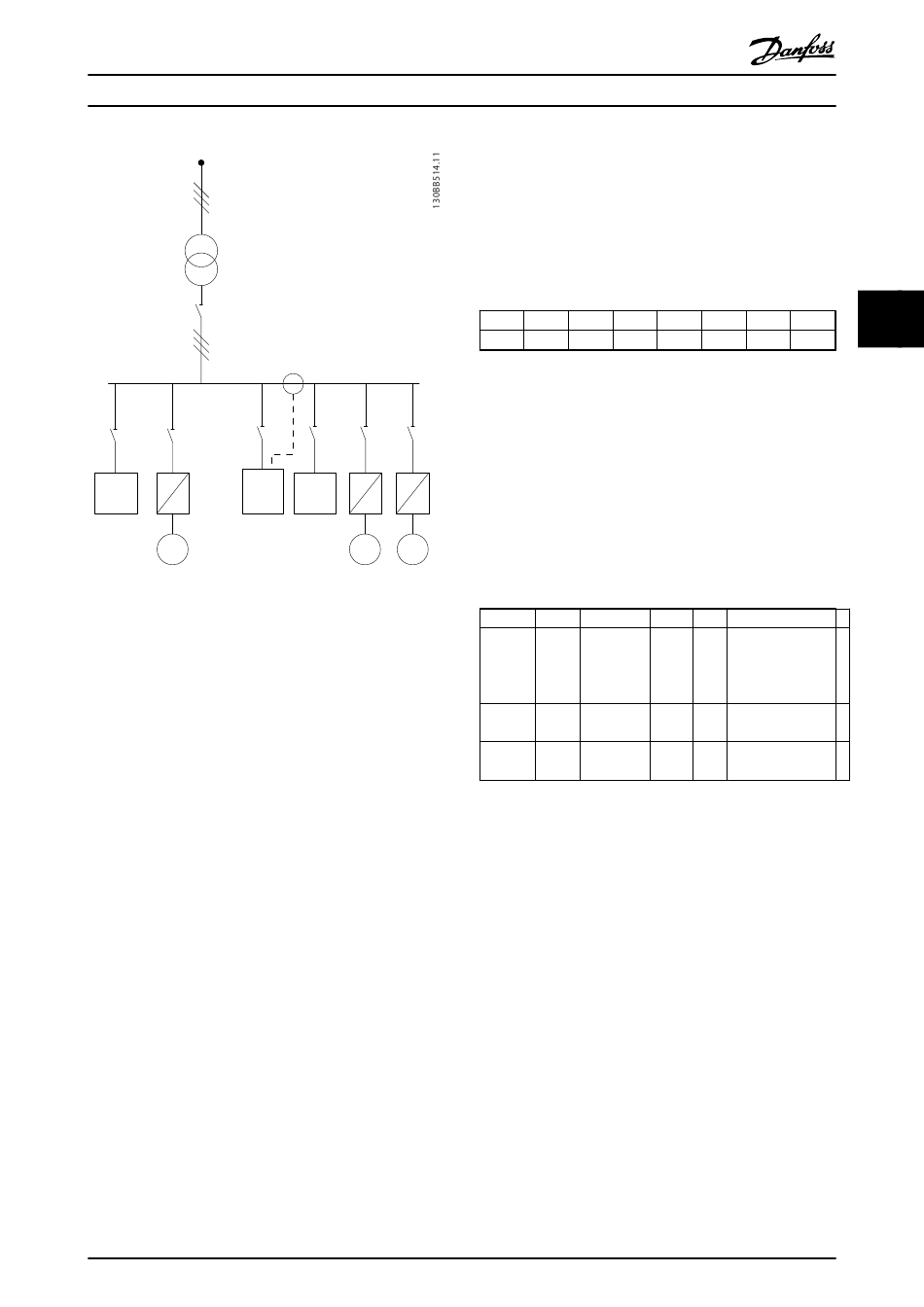

Abbildung 4.33 Transformatoren auf der Lastseite für Gruppen-
kompensation.
Werden die Transformatoren auf der Quellseite (PCC)
installiert, erwartet das Filter eine sinusförmige (korrigierte)
Signalrückführung von den drei Fühlern. Werden die Fühler
auf der Lastseite installiert, wird das empfangene Signal
von der idealen Sinuswelle subtrahiert, um den erforder-
lichen korrigierten Strom zu ermitteln.
HINWEIS
Filterfehler können die Folge einer falschen Program-
mierung des Transformator-Anschlusspunkts (300-26 CT
Placement) sein.
4.5.8 Automatische CT-Erkennung
Das VLT-Aktivfilter kann eine automatische Erkennung der
installierten CTs durchführen. Die automatische CT-
Erkennung kann während des Systembetriebs und ohne
Last erfolgen. Das Filter gibt einen Präfix-Strom mit
bekannter Amplitude und bekanntem Phasenwinkel ein
und misst den zurückkommenden CT-Strom. Die Leistung
wird in jeder Phase einzeln und für mehrere Frequenzen
weitergeleitet, um sicherzustellen, dass Phasenfolge und
Effektivwert korrekt eingestellt sind.
Die automatische CT-Erkennung unterliegt den folgenden
Bedingungen:
VLT-Aktivfilter AAF 00x
M
M
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
-
Das Aktivfilter ist größer als 10 % der CT-Eff.-Rate
-
CTs sind auf der Quellseite (PCC) installiert (bei
CT-Installation auf der Lastseite ist eine automa-
tische CT-Erkennung nicht möglich).
-
Nur ein CT je Phase (nicht möglich bei
Summierungs-CTs)
-
Die CTs gehören zur folgenden Standardreihe:
1000
1250
1500
2000
Tabelle 4.6 Primärnennwert [A]
Die meisten Einschränkungen bzgl. der Transformatoren
sind in der Installation begründet, z. B. erforderliche
Kabellänge, Temperaturbedingungen, Leiterquerschnitt,
Standardausführung oder geschlitzter Kern usw. Sie
können eine breite Palette verschiedener Transformatoren
unabhängig von Marke und Typ einsetzen.
Informationen zu bestimmten CT-Anforderungen erhalten
Sie vom lokalen Anbieter oder unter
http://www.deif.com/Download_Centre/Search.aspx?
searchstring=dct:
Sekundär Primär Genauigkeit Last
5 oder
30 -
0,2 - 0,5-1
1,0 -
1 A
7500 A
45 V A
5 oder
100 -
0,5 - 1
1,25 -
1 A
5000 A
30 V A
5 oder
5 oder
0,5 - 1
15 -
1 A
1 A
30 V A
Tabelle 4.7 CT-Standardreihe von Deif – für die meisten Anwendungen geeignet
4.5.9 Summierungstransformatoren
Mehrere Stromquellen:
Soll das Filter Strom aus verschiedenen Quellen kompen-
sieren, müssen Summierungs-CTs installiert werden. Dies
ist häufig der Fall, wenn das Filter in Systemen mit Genera-
torabsicherung installiert wird, oder wenn das Filter nur
eine begrenzte Anzahl von Lasten kompensieren soll.
600
750
2500
3000
3500
4000
Typ
Beschreibung
ASR
Messende Transfor-
ASK
matoren für Kabel
EASR
und Busleisten
EASK
KBU Transformator mit
geschlitztem Kern
KSU/
Summierungstrans-
SUSK
formatoren
