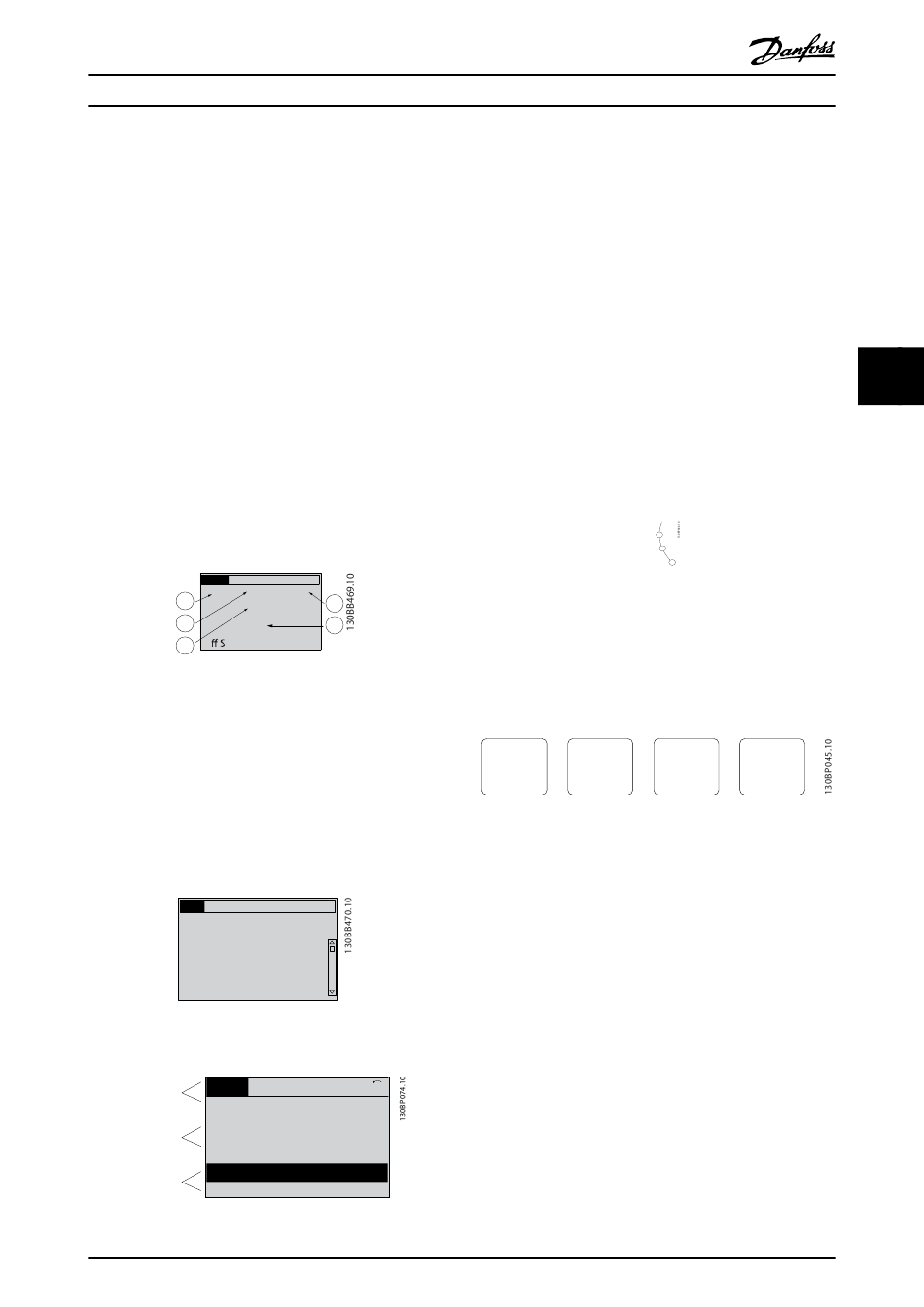

Betrieb des Aktivfilters
(Q3 Funktionskonfigurationen), „Q3-1 General Settings"
(Q3-1 Allgemeine Einstellungen), „Q3-11 Display Settings"
(Q3-11 Anzeigeeinstellungen).
Jeder in 0-20 Display Line 1.1 Small bis 0-24 Display Line 3
Large ausgewählte Anzeigeparameter verfügt über eine
eigene Skalierung und Ziffern nach einer möglichen
Dezimalstelle. Durch einen größeren Zahlenwert eines
Parameters werden weniger Ziffern nach der Dezimalstelle
angezeigt.
Beispiel: Stromanzeige 5,25 A; 15,2 A 105 A.
Statusanzeige I
Diese Anzeige wird standardmäßig nach Inbetriebnahme
oder Initialisierung verwendet.
Detaillierte Informationen zum Wert bzw. zur Messung, die
mit den angezeigten Betriebsvariablen (1.1, 1.2, 1.3, 2 und
3) verknüpft ist, erhalten Sie, wenn Sie den Parameter der
Variablen aufrufen und die [Info]-Taste drücken.
Siehe die Betriebsvariablen in der Anzeige in dieser
Abbildung. 1.1, 1.2 und 1.3 sind in kleiner Größe, 2 und 3
werden in großer Größe gezeigt.
S ta tus
0.0%
0.0%
1.1
0A
1.2
0A
O
t op
2
Statusanzeige II
Siehe die Betriebsvariablen (1.1, 1.2, 1.3 und 2) in der
Anzeige in dieser Abbildung.
In diesem Beispiel lautet die kleine Anzeige: Leistungs-
faktor in der linken oberen Ecke (Position 1.1). THiD Strom
in der Mitte oben (Position 1.2), Netzstrom in der rechten
oberen Ecke (1.3). Groß angezeigt werden Ausgangsstrom
(Position 2) und der Blindeffekt an Position 3, unterhalb
der Netzfrequenz.
1.1, 1.2 und 1.3 werden klein angezeigt. 2 wird groß
angezeigt.
Info:
Status:
1.1 Power Factor
1.2 THD of Current [%]
1.3 Mains Current [A]
2 Output Current [A]
3 Mains Frequency
Unterer Bereich
zeigt stets den Zustand der Einheit im Statusmodus an.
Status
Oberer Bereich
43 UPM
Mittlerer Bereich
! Leist.teil Temp. (W29)
Unterer Bereich
Auto-Fern-Betrieb
VLT-Aktivfilter AAF 00x
3(3)
0°C
1.3
3
!
1(1)
5,44 A
25,3 kW
1,4 Hz
2,9 %
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
Displaykontrast anpassen
Drücken Sie die Tasten [Status] und [▲], um die Anzeige
abzudunkeln.
Drücken Sie die Tasten [Status] und [▼], um die Anzeige
aufzuhellen.
Anzeigeleuchten (LEDs):
Werden bestimmte Grenzwerte überschritten, leuchtet die
Alarm- oder Warn-LED auf. Ein Status- oder Alarmtext wird
an der LCP-Bedieneinheit angezeigt.
Die Netz-LED wird aktiviert, wenn die Einheit mit
Spannung aus dem Netz, über eine DC-Busklemme oder
über ein externes 24-V-Netzteil versorgt wird. Gleichzeitig
leuchtet die Hintergrundbeleuchtung auf.
•
Grüne LED/On (Ein): Das Steuerteil ist betriebs-
bereit.
•
Gelbe LED/Warn. (Warnung): Zeigt eine Warnung
an.
•
Blinkende rote LED/Alarm: Zeigt einen Alarm an.
On
Warn.
Alarm
LCP-Tasten
Menütasten
Die Menütasten sind nach Funktionen gruppiert. Die
Tasten unter der Displayanzeige und die LED-Anzeigen
dienen zur Programmierung von Parametersätzen. Hierzu
gehört auch die Wahl der Displayanzeige im normalen
Betrieb.
Quick
Status
Menu
[Status]
Zeigt den Zustand des Filters an. Mit der Taste [Status]
können Sie zwischen der einfachen und der doppelten
Anzeige umschalten (Anzeige mit fünf oder vier Zeilen).
Verwenden Sie die Taste [Status] zur Auswahl des
Anzeigemodus oder zum Wechsel zum Anzeigemodus aus
dem Quick-Menü, dem Hauptmenü oder dem Alarmmodus.
[Quick-Menü]
Ermöglicht die Kurzinbetriebnahme der Einheit. Hier
können Sie alle gängigen Funktionen programmieren.
Das Quick-Menü besteht aus:
-
Q1: Benutzer-Menü
-
Q2: Inbetriebnahme-Menü
-
Q5: Vorgenommene Änderungen
-
Q6: Protokollierung
Sie können direkt auf die Parameter im Quick-Menü
zugreifen, sofern Sie über 0-60 Main Menu Password,
0-61 Access to Main Menu w/o Password, 0-65 Quick Menu
Main
Alarm
Menu
Log
47
5
5
