Installation
4
4
PCC1

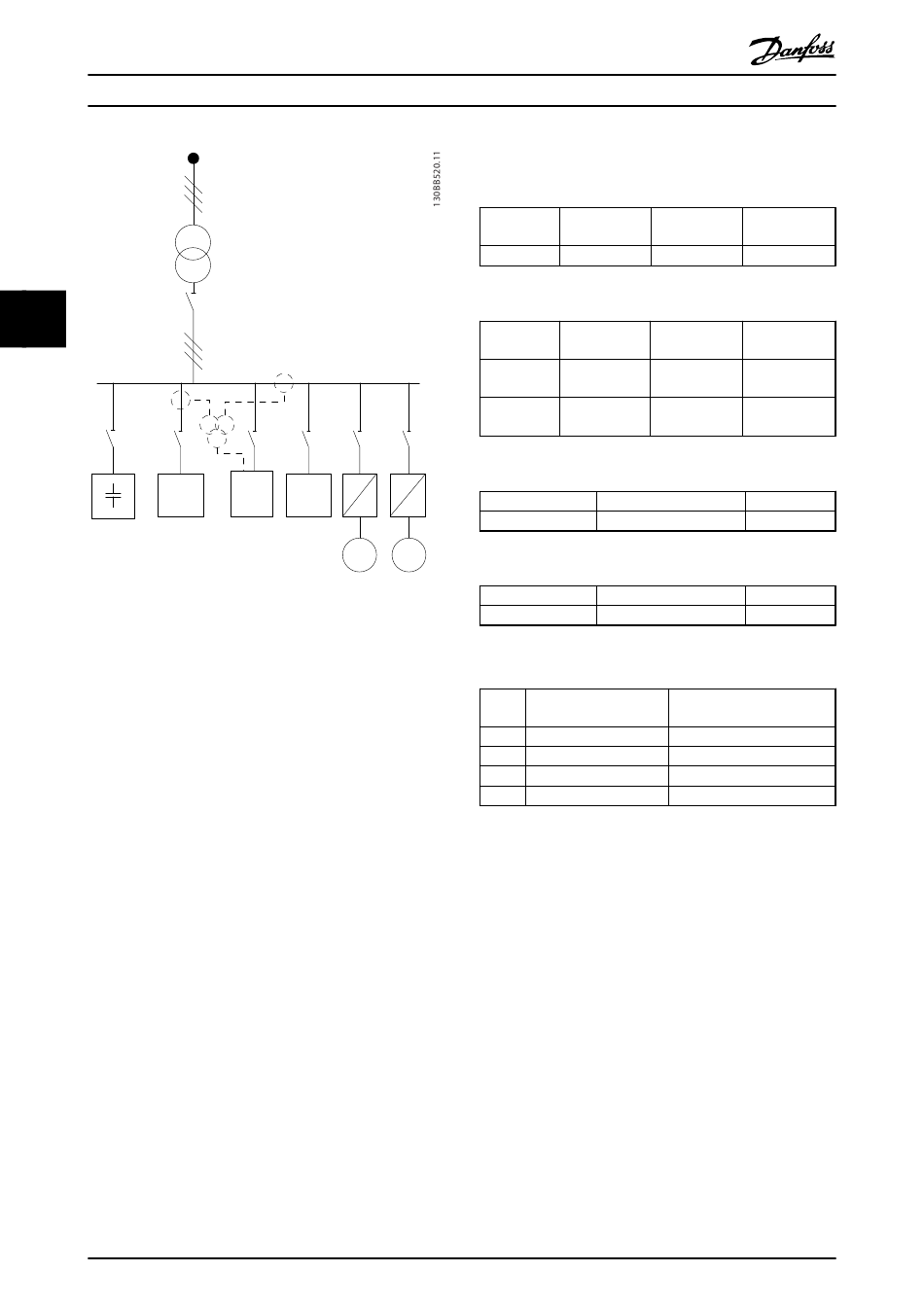

Abbildung 4.39 Kondensatorbank an PCC, aber mit installierten
CTs, um sicherzustellen, dass der vom Kondensator korrigierte
Strom nicht gemessen wird.
4.5.11 Schütze
Abzweigschutz:
Alle Abzweigkreise in einer Installation, Schaltanlage, in
Maschinen usw. müssen gegen Kurzschluss und Überstrom
gemäß einschlägigen Vorschriften abgesichert werden, um
elektrische Gefahren und ein Brandrisiko zu vermeiden.
Kurzschluss-Schutz:
Das Aktivfilter muss vor Kurzschlüssen geschützt werden,
um elektrische Gefahren und Brände zu vermeiden.
Danfoss empfiehlt die Verwendung der nachfolgenden
Sicherungen, um Wartungspersonal und Systeme bei
einem internen Gerätefehler zu schützen.
Überstromschutz
Das Aktivfilter verfügt über einen internen Überstrom-
schutz, der unter normalen Betriebsbedingungen eine
Überlastung verhindert. Der Überlastungsschutz wird
jedoch bei einem internen Fehler benötigt, um
Brandgefahr aufgrund überhitzender Kabel in der Instal-
lation zu vermeiden. Sicherungen oder Trennschalter
können verwendet werden, um der Installation die
erforderliche Sicherheit zu bieten. Ein Überstromschutz
muss stets den nationalen Vorschriften entsprechen.
36
VLT-Aktivfilter AAF 00x
AAF
M
M
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
Ergänzende Schütze
SMPS-Schutz
Rahmengröß
Bussmann
e
Teilenummer*
D und E
KTK-4
Lüftungsschutz
Bussmann
Größe/Typ
Teilenummer*
A190-250A,
KTK-4
AAF005
A190 - A400,
AAF006
Sanftladungswiderstandssicherungen
Rahmengröße
Bussmann Teilenr.
D und E
FNQ-R
Steuertransformatorschutz
Rahmengröße
Bussmann Teilenr.
D und E
FNQ-R
4.5.12 Haupttrennschalter
Rahme
ngröße Leistung und Spannung
D
A190 380-480 V
E
A250 380-480 V
E
A310 380-480 V
E
A400 380-480 V
4.5.13 Führen von Steuerungs- und CT-
Kabeln
Befestigen Sie alle Steuerleitungen an der in der Abbildung
gezeigten Steuerkabelführung. Denken Sie daran, die
Abschirmung so zu befestigen, dass optimale elektrische
Immunität erzielt wird.
CT-Verbindung
Die Verbindungen erfolgen mit dem Klemmenblock unter
der Aktivfilterkarte. Das Kabel muss im vorgegebenen Pfad
im Filter geführt werden und mit anderen Steuerkabeln
zusammengebunden werden (siehe Abbildung 4.40).
LittelFuse
Rating
4 A, 600 V
LittelFuse
Nennwert
4 A, 600 V
KLK-15
15 A, 600 V
Nennwert
1 A, 600 V
Nennwert
3 A, 600 V
Typ
ABB OETL-NF200A
ABB OETL-NF400A
ABB OETL-NF400A
ABB OETL-NF800A
