4.3 Mechanische Installation
Die Vorbereitung der mechanischen Installation des Filters
muss mit Umsicht erfolgen, um ein korrektes Ergebnis
sicherzustellen und Mehrarbeiten während der Installation
zu vermeiden. Studieren Sie zunächst sorgfältig die
mechanischen Zeichnungen in 4.2.5 Mechanische
Abmessungen , um sich mit dem Platzbedarf vertraut zu
machen.
4
4
4.3.1 Benötigtes Werkzeug
Für die mechanische Installation benötigen Sie die
folgenden Werkzeuge
•
Bohrer mit 10- oder 12-mm-Bohrereinsatz
•
Maßband
•
Schraubendreher
•
Schraubenschlüssel mit entsprechenden
metrischen Steckeinsätzen (7-17 mm)
•
Schraubenschlüsselverlängerungen
•
Blechstanze für Leitungen oder Kabeldurchfüh-
rungen
•
Stemmeisen zum Anheben der Einheit (Stange
oder Rohr mit max. Ø 25 mm (1'') für eine Last
von mindestens 1000 kg)
•
Kran oder Hubvorrichtung zur Platzierung der
Einheit
•
Torx T50-Werkzeug
4.3.2 Allgemeine Aspekte
Freiraum
Achten Sie auf ausreichende Abstände über und unter der
Einheit, um ausreichende Belüftung und den Zugriff auf
Kabel zu ermöglichen. Außerdem muss vor der Einheit
ausreichend Platz vorhanden sein, damit die Tür geöffnet
werden kann.
18
VLT-Aktivfilter AAF 00x
3x771.0
[30.4]
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.

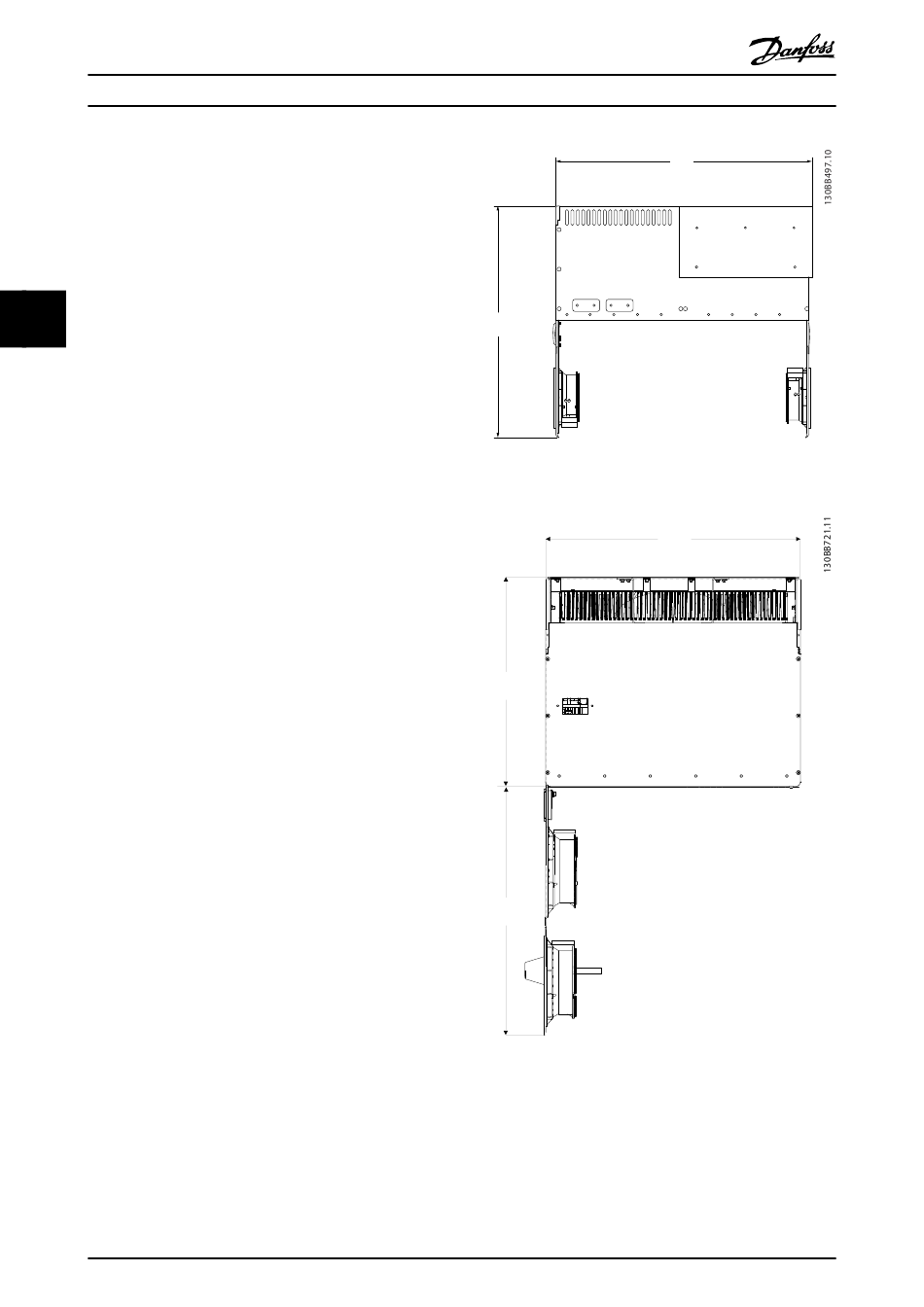

Abbildung 4.8 Platz vor Gehäuse-Typ IP21/IP54, Baugröße D9 .
599.60 mm
380
[15]
600
[23]
Abbildung 4.9 Platz vor Gehäuse-Typ IP21/IP54, Baugröße D13 .
849.1
[33.4]
600
[23]
