Installation
4.5.2 Erdung
Beachten Sie bei der Installation eines Aktivfilters die
folgenden grundlegenden Aspekte, um elektromagne-
tische Verträglichkeit (EMV) zu erzielen.
•
Schutzerdung: Bitte beachten Sie, dass das
Aktivfilter einen Ableitstrom aufweist und daher
aus Sicherheitsgründen entsprechend geerdet
werden muss. Wenden Sie geltende Sicherheits-
vorschriften an.
•
Hochfrequenzerdung: Halten Sie die Erdungslei-
terverbindungen so kurz wie möglich.
Schließen Sie die unterschiedlichen Erdungssysteme an die
niedrigstmögliche Leiterimpedanz an. Die niedrig-
stmögliche Leiterimpedanz erreichen Sie, indem Sie den
Leiter so kurz wie möglich halten und die Erdung
möglichst großflächig auflegen. Die Metallgehäuse der
verschiedenen Geräte sind an der Rückwand des Schalt-
schranks mit der niedrigstmöglichen HF-Impedanz zu
befestigen. Dies vermeidet, unterschiedliche HF-
Spannungen für die einzelnen Geräte und vermeidet
ebenfalls die Gefahr von Funkstörströmen, die in Verbin-
dungskabeln auftreten, die zwischen den Geräten
verwendet werden. Die Funkstörungen müssen reduziert
werden. Verwenden Sie die Befestigungsschrauben der
Geräte als HF-Anschluss an der Rückwand, um eine
niedrige HF-Impedanz zu erhalten. Entfernen Sie eventuell
vorhandene isolierende Beschichtung von den Befesti-
gungsstellen.

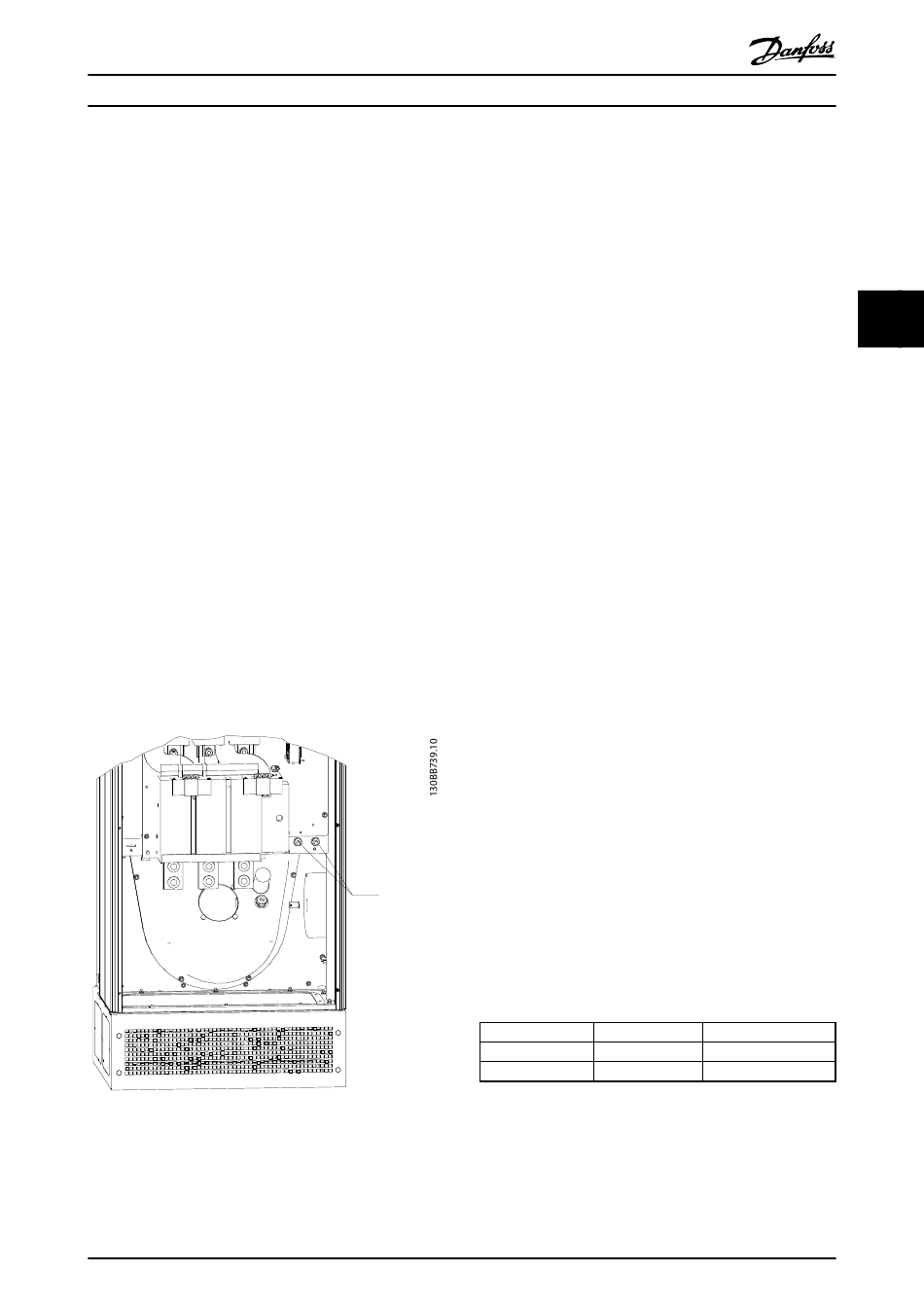

Abbildung 4.27 Beispiel für die Position der Erdungsklemmen
VLT-Aktivfilter AAF 00x
EARTH
TERMINALS
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
4.5.3 Zusätzlicher Schutz (RCD)
Die Relais ELCB, RCD und GFCI bzw. zusätzliche Schutzer-
dungen werden häufig als zusätzlicher Schutz oder zur
Erfüllung einschlägiger Sicherheitsvorschriften verwendet.
Bei einem Erdschluss kann ein Gleichstrombauteil einen
Fehlerstrom entwickeln. Werden ELCB-Relais verwendet,
müssen die lokalen Bestimmungen eingehalten werden.
Zur Gewährleistung eines effektiven Schutzes und der
Vermeidung unabsichtlicher Abschaltungen der Schutz-
relais müssen alle Relais für den Schutz von dreiphasigen
Systemen mit aktiver Stromzuführung und für eine kurze
Entladung beim Einschalten ausgelegt sein. Die
Verwendung eines Relaistypen mit einstellbarer Abschal-
tamplitude und Zeiteigenschaften wird empfohlen. Wählen
Sie einen Stromsensor mit einer Empfindlichkeit von mehr
als 200 mA und mindestens 0,1 Sekunden Betriebszeit.
4.5.4 EMV-Schalter
Netzversorgung von Erdung isoliert
Wird der Aktivfilter über eine isolierte Stromversorgung (IT-
Netz, fließendes oder geerdetes Dreieck) oder ein TT/TN-S-
Netz mit geerdetem Teil gespeist, wird empfohlen, den
EMV-Schalter mittels (OFF) 1) 14-50 RFI Filter an der Einheit
zu deaktivieren. Weitere Informationen finden Sie unter IEC
364-3. In der Stellung OFF werden die internen EMV-
Kapazitäten zwischen Gehäuse und Zwischenschaltung
eliminiert, um Schäden an der Zwischenschaltung zu
vermeiden und die Ströme der Erdungskapazität zu
verringern (gemäß IEC 61800-3). Siehe auch den
Anwendungshinweis VLT MN.90.CX.02 zum IT-Netz.
Verwenden Sie eine Isolierungsüberwachung, die in
Verbindung mit Leistungselektronik (IEC 61557-8)
eingesetzt werden kann.
4.5.5 Drehmoment
Beim Festziehen der elektrischen Verbindungen muss
unbedingt das richtige Drehmoment verwendet werden.
Ein zu geringes oder zu hohes Drehmoment führt zu
einem schlechten elektrischen Anschluss. Verwenden Sie
einen Drehmomentschlüssel, um das richtige Drehmoment
zu erzielen. Nachfolgend finden Sie das erforderliche
Anzugsmoment für die Netzklemme:
Rahmengröße
Drehmoment
D
19 Nm
E
19 Nm
4
Schraubengröße
M10
M10
29
4
