7 RS485 Installation und Konfiguration
7.1 Installation und Konfiguration
7.1.1 Übersicht
RS485 ist eine Zweileiter-Busschnittstelle, die mit einer
busförmigen Netztopologie kompatibel ist. Knoten können
als Bus oder über Übertragungskabel (Nahbuskabel) an
eine gemeinsame Abnehmerleitung angeschlossen werden.
Es können insgesamt 32 Teilnehmer (Knoten) an ein
Netzsegment angeschlossen werden.
Netzsegmente sind durch Busverstärker (Repeater)
unterteilt. Jeder Repeater fungiert in dem Segment, in dem
er installiert ist, als Teilnehmer. Jeder mit einem Netzwerk
verbundene Teilnehmer muss über alle Segmente hinweg
eine einheitliche Teilnehmeradresse aufweisen.
Schließen Sie die Segmente an beiden Endpunkten ab –
entweder mit Hilfe des Terminierungsschalters (S801) des
Geräts oder mit einem Widerstandsnetz. Verwenden Sie ein
STP-Kabel (Screened Twisted Pair) für die Busverdrahtung,
und beachten Sie die bewährten Installationsverfahren.
Eine Erdung der Abschirmung mit geringer Impedanz an
allen Knoten ist sehr wichtig, auch bei hohen Frequenzen.
Schließen Sie daher die Abschirmung großflächig an Masse
an, z. B. mit einer Kabelschelle oder einer leitfähigen
Kabelverschraubung. Möglicherweise müssen Sie Potenzia-
lausgleichskabel verwenden, um im Netz das gleiche
Erdungspotenzial zu erhalten – vor allem bei Installationen
mit langen Kabeln.
Um eine nicht übereinstimmende Impedanz zu verhindern,
müssen Sie im gesamten Netz den gleichen Kabeltyp
verwenden.
Kabel
Screened Twisted Pair (STP - verdrillte Zweitdraht-
leitung)
Impedanz
120 Ω
Kabellänge Maximal 1200 m, einschließlich Abzweigleitungen
Maximum 500 m zwischen Stationen
Tabelle 7.1 Kabelspezifikationen
7.1.2 Netzverbindung
Verbinden Sie das Gerät wie folgt mit dem RS485-Netz:
1.
Verbinden Sie die Signalleitungen mit Klemme 68
(P+) und Klemme 69 (N-) auf der Hauptsteu-
erkarte des Geräts.
2.
Verbinden Sie die Abschirmung mit den
Kabelschellen.
HINWEIS
Es werden abgeschirmte Twisted-Pair-Kabel empfohlen,
um die Störungen zwischen den Leitern zu minimieren.
MG90V303
Produkthandbuch
61 68 69

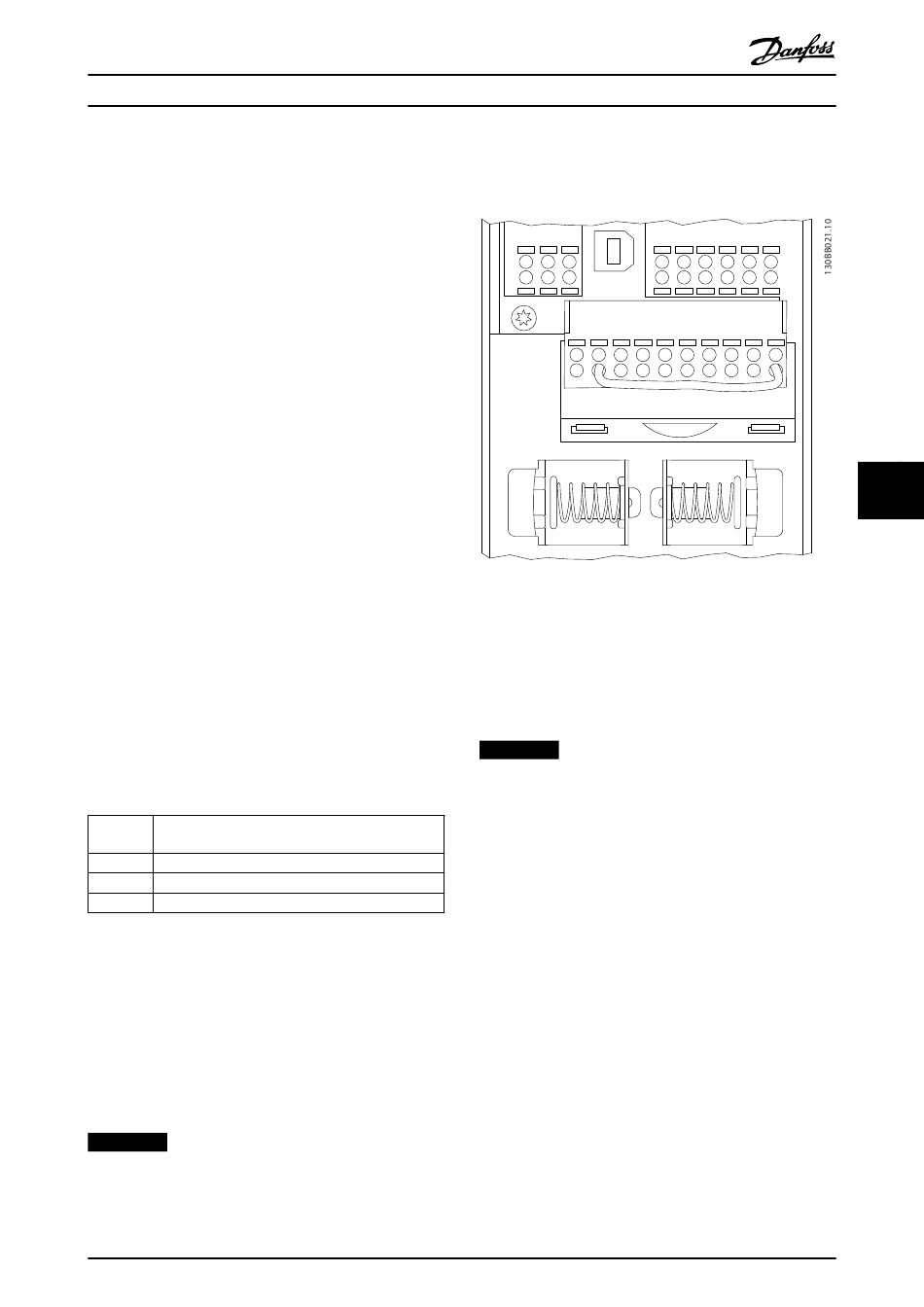

Abbildung 7.1 Steuerkartenklemmen
7.1.3 Busabschluss
Verwenden Sie zur Terminierung des RS485-Busses den
DIP-Schalter für den Abschlusswiderstand an der
Hauptsteuerkarte des Geräts.
HINWEIS
Die Werkseinstellung des Schalters ist AUS.
Danfoss A/S © 09/2014 Alle Rechte vorbehalten.
39 42 50 53 54 55
Remove jumper to enable Safe Stop
12
13
18
19
27
29
32
33
20
37
7
7
73
