Installation
4 Installation
4.1 Erste Schritte
Dieses Kapitel umfasst die mechanischen und elektrischen
Installationen zu und von Leistungs- und Steuerkarten-
4
4
klemmen.
4.1.1 Erste Schritte
Das Aktivfilter ist auf die schnelle und EMV-konforme
Installation ausgelegt. Befolgen Sie hierzu die nachfol-
genden Anweisungen.
WARNUNG
Lesen Sie die Sicherheitsanweisungen, bevor Sie die Einheit
installieren.
Das Nichtbeachten der Empfehlungen kann zum Tod oder
zu schweren Verletzungen führen.
Mechanische Installation
•
Mechanische Montage
Elektrische Installation
•
Verbindung mit Erdung und Schutzerde
•
CT-Verbindung und Kabel
•
Sicherungen und Trennschalter
•
Steuerklemmen – Kabel
Inbetriebnahme-Menü
•
LCP-Bedienteil des Filters
•
Programmieren
10
VLT-Aktivfilter AAF 00x
L1
L2
L3
4.2 Vor der Installation
4.2.1 Planen des Aufstellorts
HINWEIS
Sie müssen den Aufstellort des Filters planen, bevor Sie mit
der Installation beginnen. Wenn Sie diesen Punkt vernach-
lässigen, kann es während und nach der Installation zu
Mehraufwand kommen.
Wählen Sie anhand der folgenden Kriterien den bestmög-
lichen Aufstellort aus (siehe hierzu die Details auf den
folgenden Seiten):
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
K L
K L
K L
CTs
91
L1
6
5
4
3
2
1

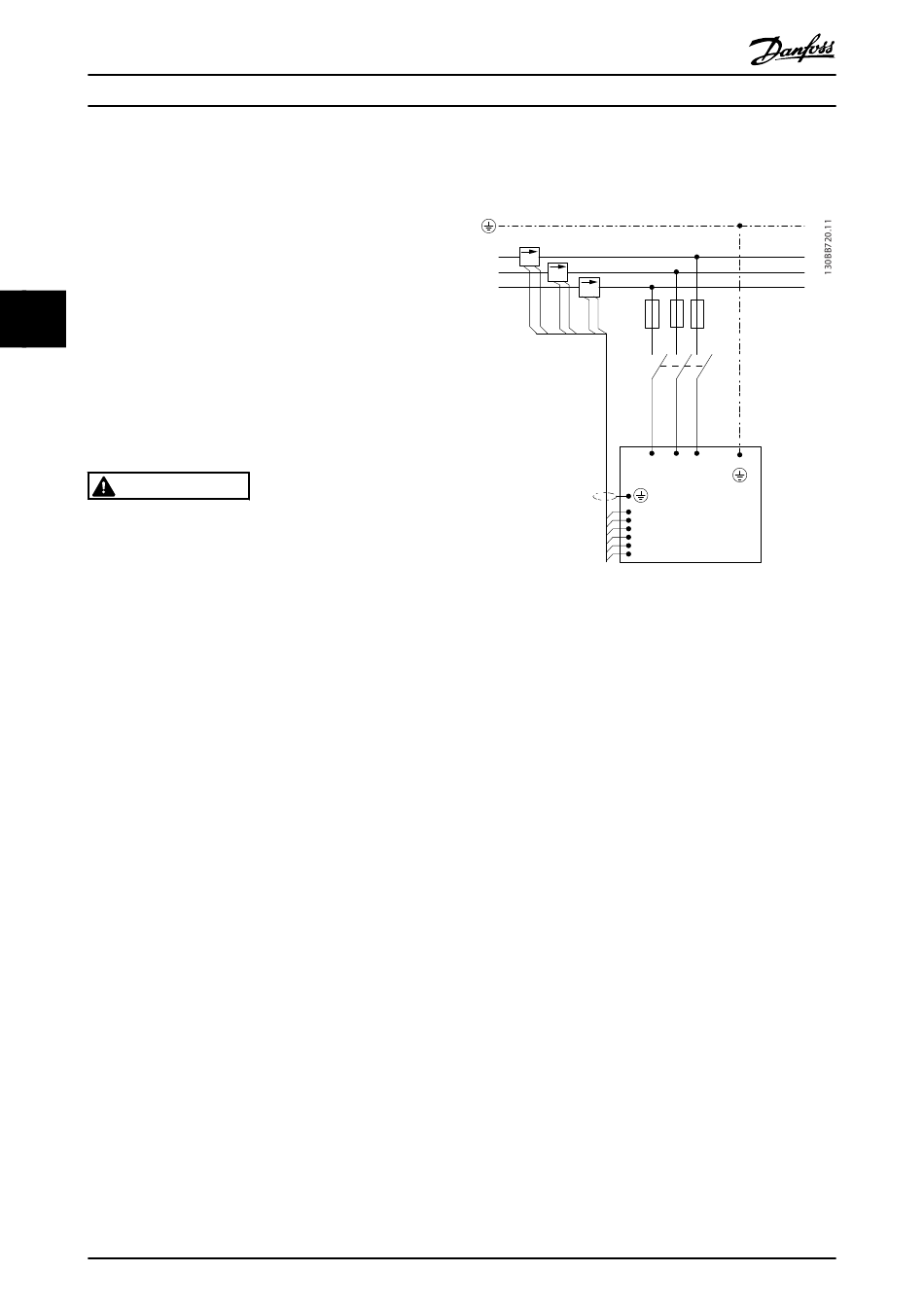

Abbildung 4.1 Die Grafik zeigt die grundlegende Installations-
konfiguration, einschließlich Stromnetz und CTs.
•
Umgebungstemperatur
•
Höhe des Aufstellorts
•
Installations- und Kompensationsmethode
•
Verfahren zur Kühlung des Frequenzumrichters
•
Position des Aktivfilters
•
CT-Aufstellort und Möglichkeit zur Wiederver-
wendung vorhandener CTs
•
Kabelführung und EMV-Bedingungen
•
Stellen Sie sicher, dass die Stromquelle die
richtige Spannung und Frequenz bereitstellt.
•
Verfügt die Einheit nicht über integrierte
Sicherungen, stellen Sie sicher, dass die externen
Sicherungen die richtigen Nennwerte aufweisen.
95
92
93
L2
L3
