Installation
889,1
[35]

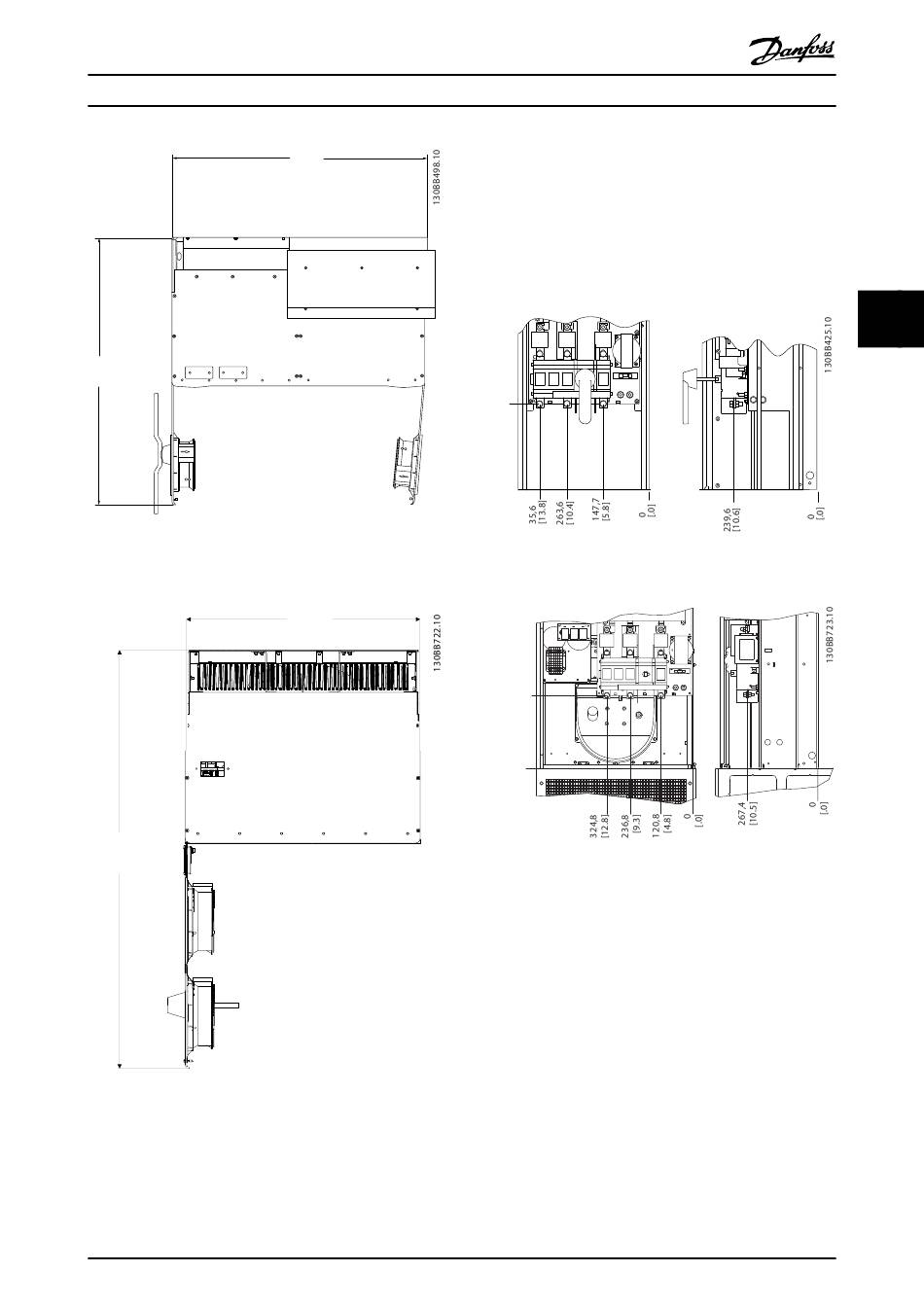

Abbildung 4.10 Platz vor Gehäuse-Typ IP21/IP54, Baugröße E7.
1069
1068.91 mm
[42,08]
Abbildung 4.11 Platz vor Gehäuse-Typ IP21/IP54, Baugröße E9.
Zugang für Kabel
Stellen Sie sicher, dass richtiger Kabelzugang vorhanden
ist, darunter auch die notwendige Biegetoleranz.
VLT-Aktivfilter AAF 00x
849,0
[33]
597
597.00 mm
[23,50]
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
HINWEIS
Alle Kabelösen/-schuhe müssen innerhalb der Breite der
Klemmensammelschiene befestigt werden.
4.3.3 Klemmenpositionen – Baugröße D
Berücksichtigen Sie bei der Planung des Kabelzugriffs die
folgenden Klemmenpositionen.
3x277,1
R/L1 91
S/L
T/L3 93
[10.9]
0
[.0]
Abbildung 4.12 Klemmenposition bei Rahmen D9
3X 276,87
[10.9]
0
[.0]
Abbildung 4.13 Klemmenposition bei Rahmen D13
Beachten Sie, dass die Leistungskabel schwer und nicht
leicht zu biegen sind. Ermitteln Sie die optimale Position
der Einheit, um die einfache Installation der Kabel sicherzu-
stellen.
4.3.4 Klemmenpositionen – Baugröße E
Berücksichtigen Sie bei der Planung des Kabelzugriffs die
folgende Klemmenposition.
4
4
19
