Installation
HINWEIS
Die CT-Genauigkeit variiert je nach Leitungstyp und
Kabellänge zwischen Filter und Transformator.
Die erforderliche (Mindest-) CT-Last kann wie folgt
berechnet werden:
[VA] = 25 x [Ohm/m] x [m] + 1,25
[Ohm/n] steht für den Kabelwiderstand in Ohm/Meter, [m]
steht für die Kabellänge in Metern.
Tabelle 4.5 zeigt die CT-Mindestlast für verschiedene Leiter-
stärken bei einer Leiterlänge von 50 m und einem
standardmäßigen Leiterwiderstand:
Leiterstärke
Widerstand
[mm² / AWG]
[Ohm/km]
1,5 / #16
13,3
2,5 / #14
8,2
4 / #12
5,1
6 / #10
3,4
10 / #8
2
Tabelle 4.5 CT-Mindestlast
Bei einer festen CT-Last wird die maximal zulässige
Leiterlänge wie folgt berechnet:
[m] = ([VA] - 1,25) / (25 x [Ohm/m])
Unter der maximalen Leiterlänge des CT und Leitern mit
2,5 mm² sowie einem Widerstandswert von 8,2 Ohm/km:
Leiterstärke
Widerstand
CT-Mindestlast
[mm² / AWG]
[Ohm/km]
2,5 / #14
8,2
2,5 / #14
8,2
2,5 / #14
8,2
2,5 / #14
8,2
2,5 / #14
8,2
Beispiel
Berechnungsbeispiel zu einem Transformator für eine
Anwendung mit folgenden Merkmalen:
Eff. = 653 A, Abstand zwischen Filter und CT = 30 m.
Eff. = 653 x 1,1 = 719 A, CT Eff. = 750 A. Last: 30 m bei 2,5
mm² Leiter => 25 x 0,0082 x 30 + 1,25 = 7,4 => 7,5 [VA]
Transformatorinstallation
Die Einheit unterstützt nur Installationen mit drei CTs.
Externe CTs sollten an allen drei Phasen installiert werden,
damit die Oberwellenanteile des Netzes erkannt werden.
Die Flussrichtung des Fühlers wird in den meisten Fällen
durch einen Pfeil angegeben. Der Pfeil muss in die
Richtung des Stromflusses und zur Last weisen. Wurde die
Flussrichtung falsch programmiert, kann die Polarität über
Filter 300-25 CT Polarity geändert werden. 300-25 CT
Polarity kann die Polarität aller drei Phasen einzeln
programmieren.
VLT-Aktivfilter AAF 00x
Leiterlänge
CT-Mindestlast
[m/ft]
[VA]
50 / 164
>16,6
50 / 164
>10,2
50 / 164
> 6,3
50 / 164
> 4,2
50 / 164
> 2,5
Leiterlänge
[VA]
[m/ft]
5
<18 m / 60
7,5
<30 m / 100
10
<42 m / 140
15
<67 m / 220
30
<140 m / 460
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
L1
K L
L2
K L
L3
K L
1
91 92 93
L1 L2
CT-Konfiguration mit 1 oder 5 A
Um die mögliche Wiederverwendung bereits vorhandener
CTs zu gestatten, unterstützt das VLT-Aktivfilter CTs mit 1 A
oder 5 A. Das Filter ist eine Standardkonfiguration für CT-
Rückführung mit 5 A. Sind die CTs auf 1 A ausgelegt, leiten
Sie den CT-Klemmenstecker von Steckplatz MK101, Pos. 1,
auf MK108, Pos. 2, auf der AFC-Karte um, siehe
Abbildung 4.29.
4
3
1
2

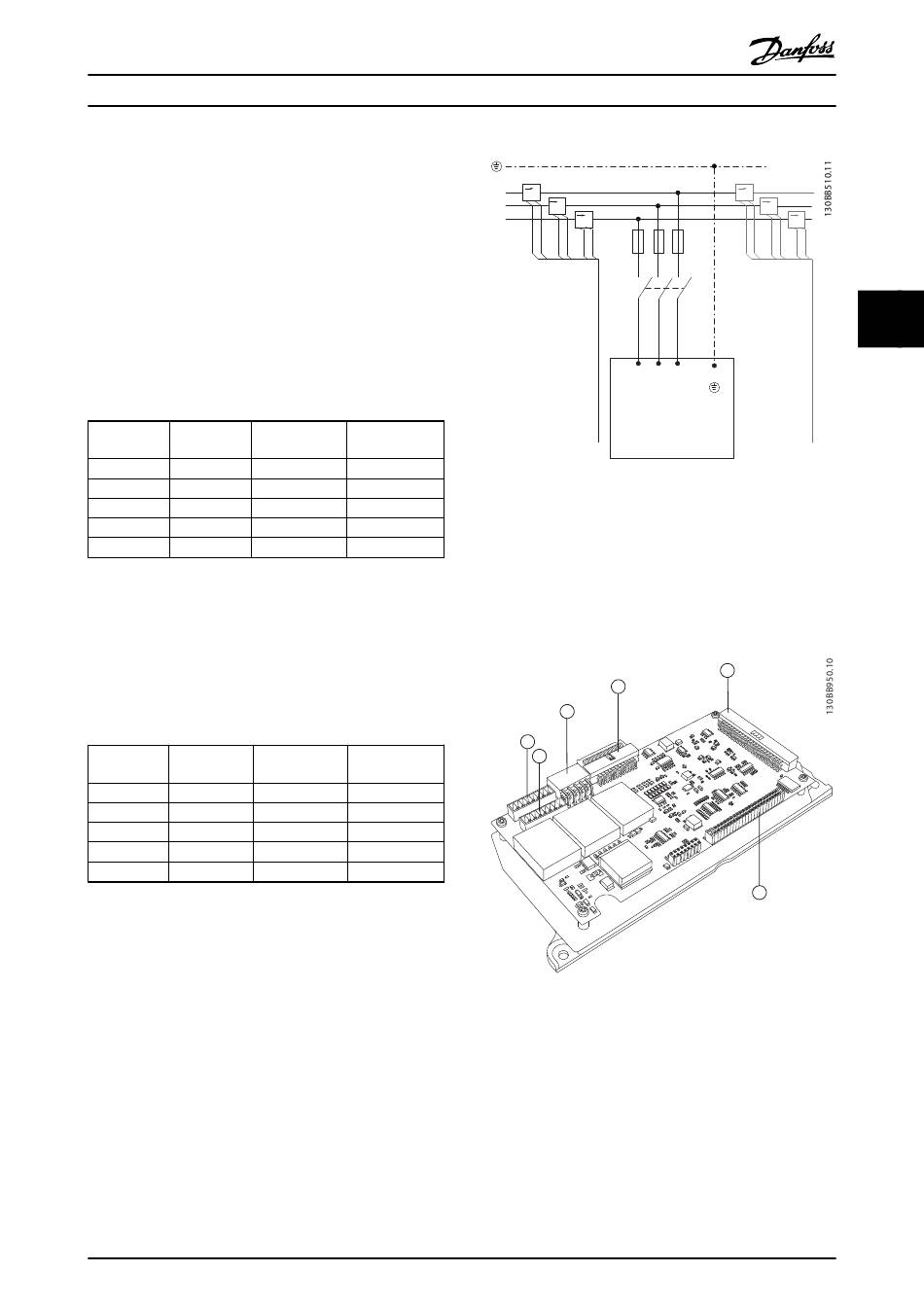

Abbildung 4.29 Aktive Filterkarte
Individuelle oder Gruppenkompensation
Die Kompensation des Filters variiert je nach dem Signal,
das von den Transformatoren zurückgegeben wird. Der
Installationsort dieser Fühler muss so gewählt werden, dass
die zu korrigierenden Lasten erkannt werden.
K L
K L
K L
2
95
L3
5
6
31
4
4
