Installation
4
4
PCC1
PCC2

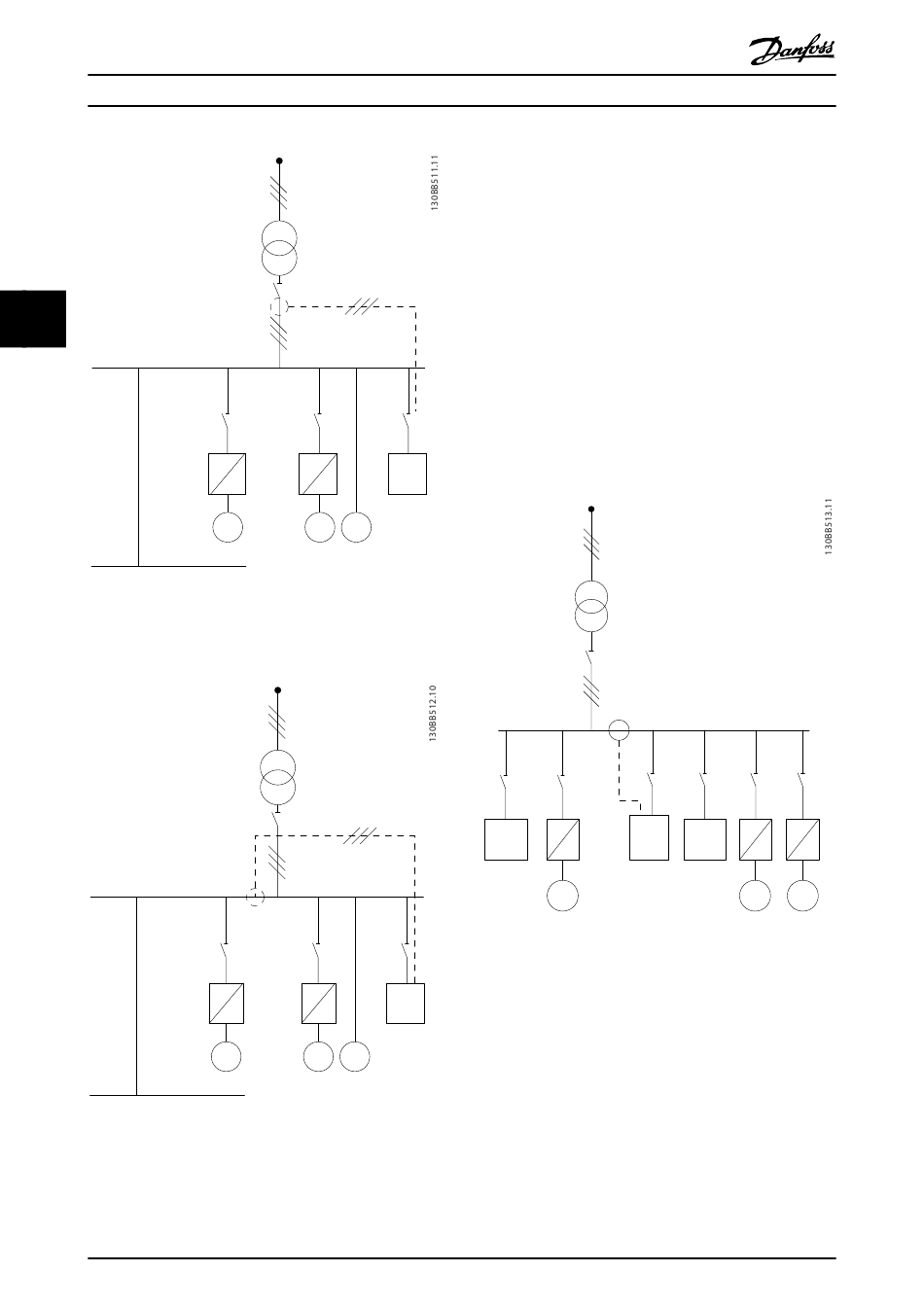

Abbildung 4.30 Transformatoren werden vor der Installation
platziert. Das Filter kompensiert alle Lasten des Transformators.
CT auf PCC-Seite.
PCC1
PCC2
Abbildung 4.31 Transformatoren werden vor dem Verteilerbus 2
und vor einem Frequenzumrichter installiert. Das Filter
kompensiert nur deren Strom. CT an Lastseite.
32
VLT-Aktivfilter AAF 00x
AAF
M
M
M
AAF
M
M
M
MG.90.V2.03 - VLT
Werden CTs auf der Sekundärseite des Transformators und
vor der Gesamtlast installiert, kompensiert das Filter alle
Lasten gleichzeitig. Werden gemäß Abbildung 4.31 die CTs
nur vor einigen der Lasten installiert, kompensiert das
Filter keine unerwünschten Stromverzerrungen des
Frequenzumrichter und des Motors auf der rechten Seite.
Werden CTs vor einer einzelnen Last installiert,
kompensiert das Filter nur diese eine Last und bildet so
eine individuelle Lastkompensation.
Das Filter kann so programmiert werden, dass CTs auf der
Quellseite (Point of Common Coupling, PCC) oder
alternativ auf der Lastseite installiert werden können. Dies
muss über 300-26 CT Placement programmiert werden
HINWEIS
Das Filter ist standardmäßig für die Installation auf PCC-
Seite programmiert.
PCC1
M
Abbildung 4.32 Transformatoren auf der Quellseite (PCC) für
Gruppenkompensation.
®
