Mechanische Installation

Die Filter besitzen ein Gehäuse gemäß Schutzart IP.

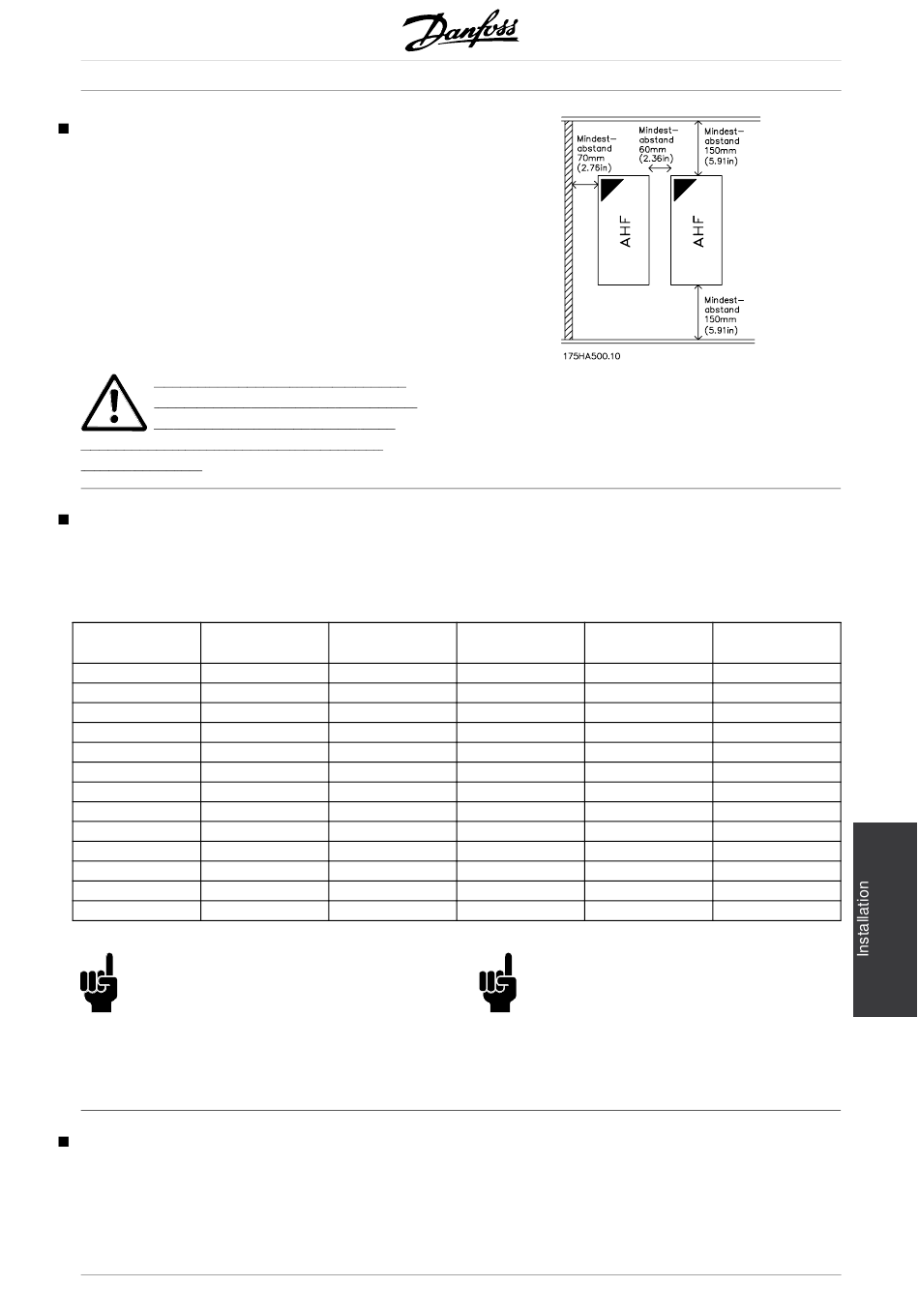

Die Module können seitlich nebeneinander mit einem
Abstand von 60 mm installiert werden.
Der horizontale Abstand zu anderen Komponenten
und zu den Wänden eines Schaltschranks
sollte mindestens 70 mm, der vertikale Abstand
mindestens 150 mm betragen.
Nur vertikale Installation ist erlaubt (Strom-
netzklemme unten).
Bei Ausführungen mit Sammelschiene
(Rahmengröße E - G) ist es erforderlich,
die Anschlüsse mit den zusätzlichen
Abdeckungen zu versehen, um die Schutzart
IP 20 einzuhalten.
Belüftung
Die Filter werden durch Luftzirkulation gekühlt.
Daher muss ein ungehinderter Luftstrom oberhalb
und unterhalb des Filtermoduls möglich sein. Der
Wirkungsgrad der Filtermodule liegt über 0,98.
AHF 0xx
380 - 415 V
Wärme
10 A
83 W
19 A
158 W
26 A
216 W
35 A
290 W
43 A
358 W
72 A
599 W
101 A
840 W
144 A
1197 W
180 A
1496 W
217 A
1804 W
289 A
2403 W
324 A
2694 W
370 A
3076 W
ACHTUNG!:
Wenn eine andere Wärmequelle (z. B.
ein Danfoss-Frequenzumrichter) mit dem
Oberwellenfilter AHF 0xx gemeinsam in
einem Gehäuse installiert wird, muss die zusätzliche
Wärmeerzeugung bei der Berechnung der
erforderlichen Luftzirkulation berücksichtigt werden.

Netzstromverkabelung

Standardanschluss
Die Versorgungsspannung muss an die Klemmen
X1.1, X1.2 und X1.3 angeschlossen werden.
Die Netzeingangsklemmen L1, L2 und L3 des
MG.80.B3.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Max.
AHF 0xx
440 - 480 V
19 A
26 A
35 A
43 A
72 A
101 A
144 A
180 A
217 A
289 A
324 A
370 A
AHF 005/010
Bei der Installation eines Filtermoduls in einem
Schaltschrank oder einem anderen Gehäuse ist darauf
zu achten, dass die Luftzirkulation innerhalb des
Gehäuses ausreichend ist, damit die Temperaturen
im Gehäuse nicht zu stark ansteigen.
Max.
AHF 0xx
Wärme
500 V
10 A
190 W
19 A
259 W
26 A
349 W
35 A
429 W
43 A
718 W
72 A
1008 W
101 A
1437 W
144 A
1796 W
180 A
2165 W
217 A
2883 W
289 A
3232 W
324 A
3691 W
ACHTUNG!:
Ist die Kühlluft verschmutzt (durch Staub,
Schmutzpartikel, Fett, aggressive Gase),
kann die Funktion des Filtermoduls
beeinträchtigt werden. Sorgen Sie für ausreichende
Gegenmaßnahmen, wie z. B. gesonderte Kühlluft,
Installation von Luftfiltern und regelmäßige Reinigung.
Frequenzumrichters müssen mit den Klemmen X2.1,
X2.2 und X2.3 des Filtermoduls verbunden werden.
Max.
Wärme
104 W
197 W
270 W
364 W
447 W
748 W
1050 W
1496 W
1871 W
2255 W
3003 W
3367 W
13
