4.7 Parallelbetrieb der Aktivfiltereinheiten
Das VLT-Aktivfilter ist auf die Installation in Netzwerken mit
anderen aktiven Netzversorgungen ausgelegt und kann
daher zusammen mit anderen Aktivfiltern, USV-Modulen
und AFE-Frequenzumrichtern verwendet werden. Die
Anzahl der installierbaren Einheiten ist nicht begrenzt. Es
können vier Filter an einen CT-Eingang angeschlossen und
in einer Master-Folge-Konfiguration betrieben werden. Die
Master-Einheit aktiviert die einzelnen Folgeeinheiten je
nach Verminderungsbedarf in einem kaskadierten
Netzwerk. Auf diese Weise werden die Schaltverluste
gering gehalten, und die Systemeffizienz wird verbessert.
Die Master-Einheit weist automatisch eine neue
Folgeeinheit zu, wenn eine Einheit gewartet werden muss
oder wenn diese unabsichtlich abgeschaltet wurde.
4.7.1 CT-Verkabelung für parallelen
Filteranschluss
Das VLT-Aktivfilter ist auf den Parallelbetrieb von bis zu
vier Einheiten ausgelegt, sodass eine Oberwellenkompen-
sation und eine reaktive Kompensation vom bis zu
Vierfachen der einzelnen Filternennwerte möglich sind. Die
parallel installierten Filter verwenden den gleichen
Stromeingang, sodass nur ein externer CT-Satz installiert
werden muss. Ist eine zusätzliche Filterung erforderlich,
müssen weitere Filter separate Transformatoren
verwenden, die vor oder nach dem CT-Signal- und
Einspritzpunkt der parallelen Installation eingefügt werden.
PCC1
AAF
AAF

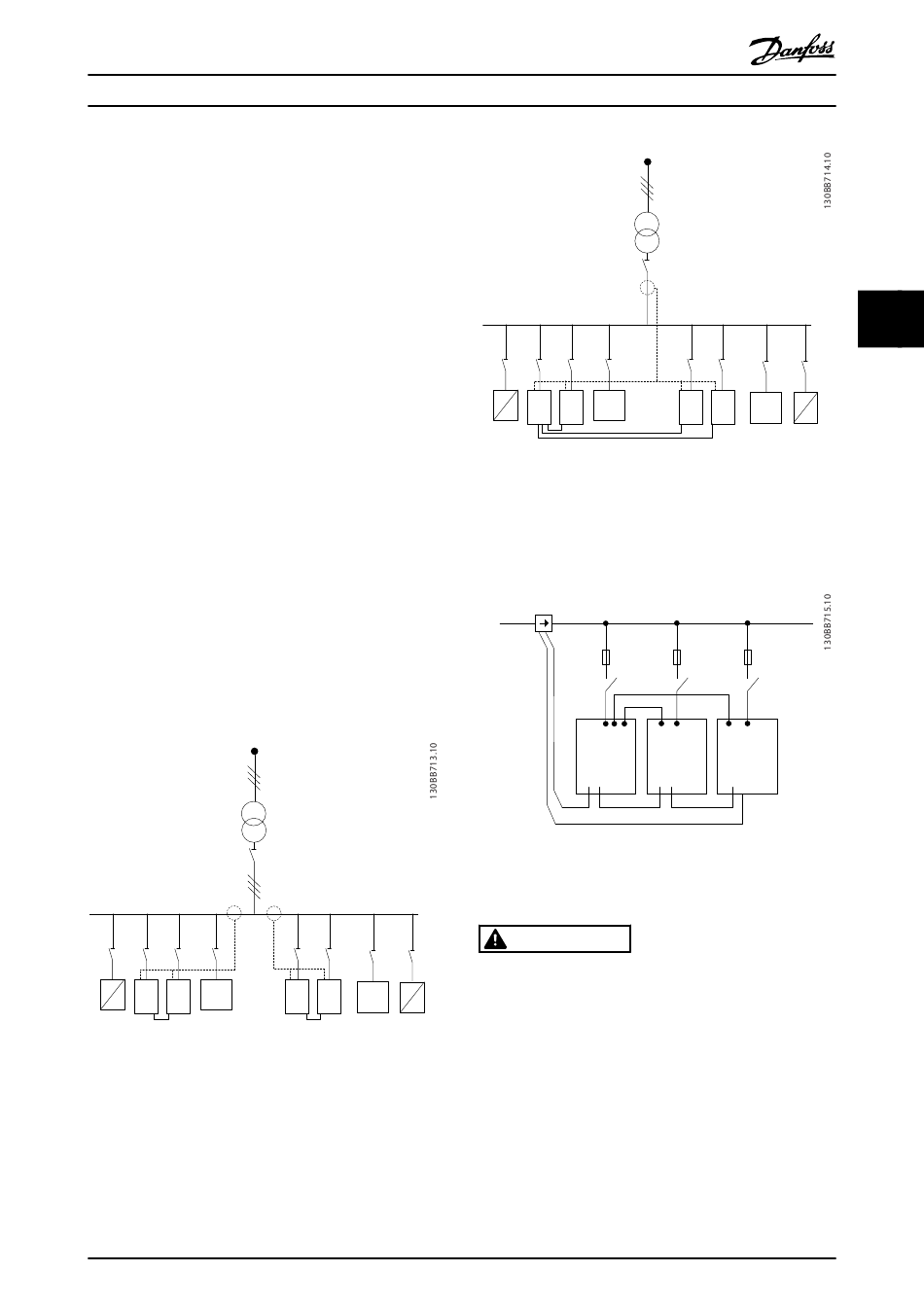

Abbildung 4.42 Zwei AAF-Sätze in einer Master-Folge-Konfigu-
ration.
VLT-Aktivfilter AAF 00x
AAF
AAF
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
PCC1
AAF
AAF
Abbildung 4.43 Vier AAFs in einer Master-Folge-Konfiguration.
Die parallel angeschlossenen Filter müssen über ein seriell
angeschlossenes CT-Eingangssignal verfügen. Siehe hierzu
Abbildung 4.44:
L1
M
12
Abbildung 4.44 Schaltbild einer einphasigen CT-Verbindung für
Master und Folgeeinheiten.
VORSICHT
Alle CT-Leitungen müssen für eine korrekte EMV-Instal-
lation abgeschirmt sein. Nicht abgeschirmte Kabel können
zu Störungen in der CT-Leitung führen und eine unzurei-
chende Oberwellenfilterung nach sich ziehen.
Die VA-Begrenzung der Transformatoren muss für parallel
geschaltete Filter beibehalten werden. Die gesamte
Leiterlänge muss je nach Leitertyp und CT-VA-Nennwert
begrenzt werden.
[m] = ([VA]-1,25) / (25 x [Ohm/m])
Siehe 4.5.1 Netzanschlüsse für detaillierte Informationen.
