Installation

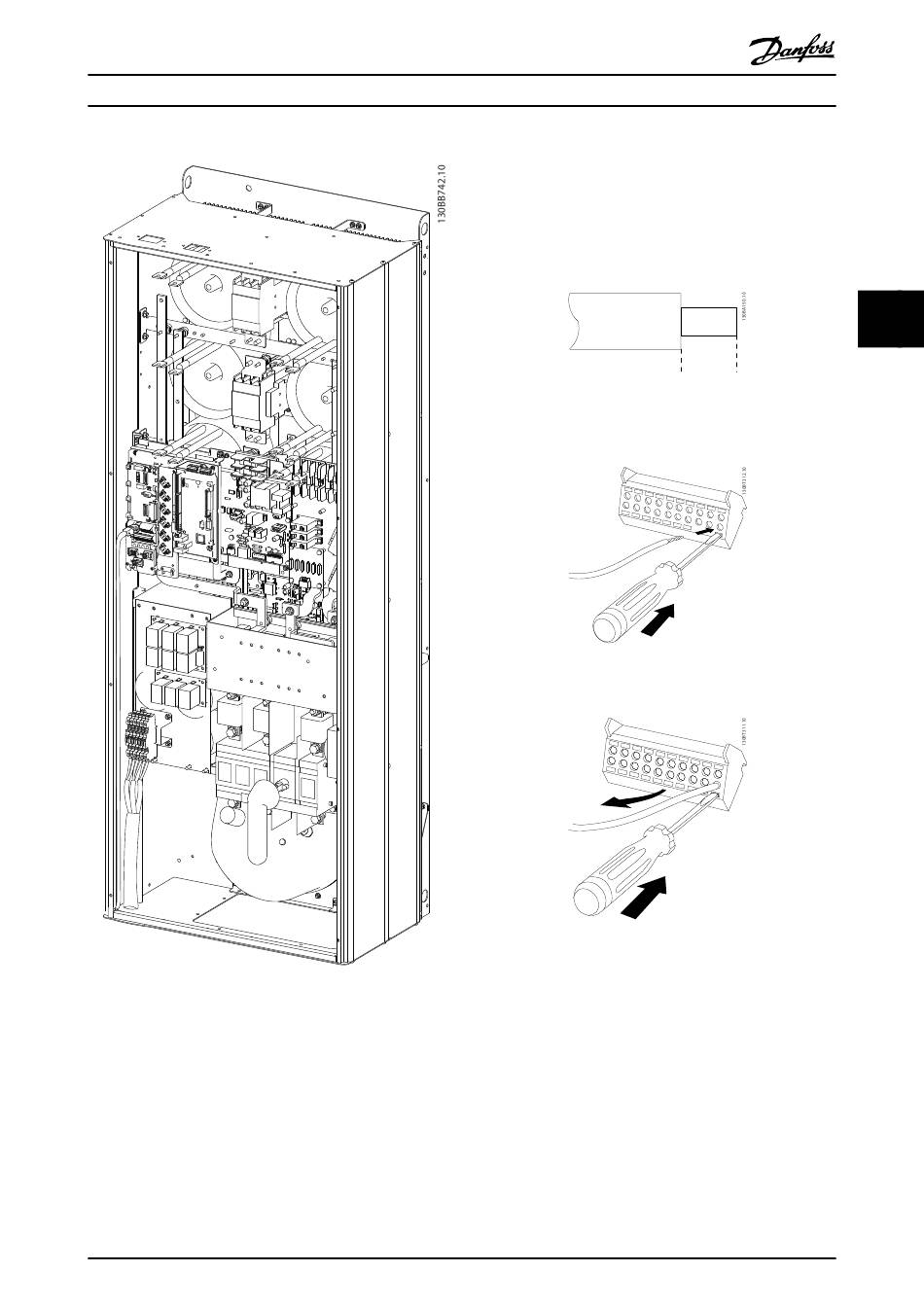

Abbildung 4.40 Beispiel für den Kabelweg der Steuerkarte, D13.
VLT-Aktivfilter AAF 00x
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
4.5.14 Steuerleiterinstallation
Der Anschluss der Steuerklemmen befindet sich auf der
aktiven Filterkarte.
So verbinden Sie ein Kabel mit einer Klemme:
1.
Isolieren Sie das Kabel 9-10 mm ab.
2.
Führen Sie einen Schraubendreher
rechteckige Öffnung ein und öffnen Sie die
Klemmfeder.
3.
Führen Sie das Kabel in die runde Klemmöffnung
ein.
4.
Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
Das Kabel aus der Federzugklemme entfernen:
1.
Führen Sie einen Schraubendreher
rechteckige Öffnung ein und öffnen Sie die
Klemmfeder.
2.
Ziehen Sie das Kabel heraus.
1) Max. 0,4 x 2,5 mm
4
9 - 10 mm
(0.37 in)
1)
in die
1)
in die
37
4
