Installation
PCC1
AAF

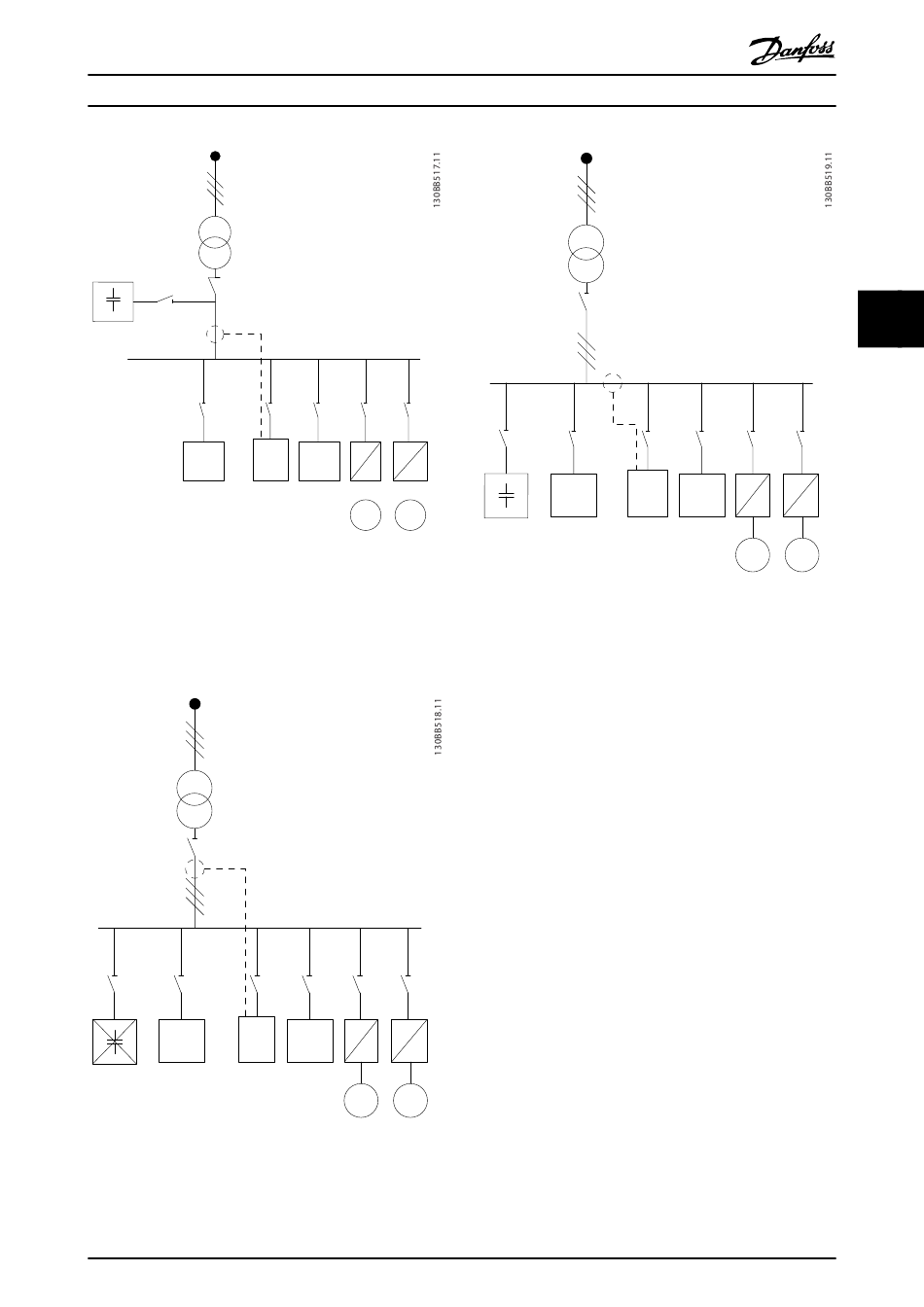

Abbildung 4.36 Die vorgeschaltete Kondensatorbank und die CT-
Installation messen nicht den Kondensatorstrom.
Abbildung 4.36 zeigt die empfohlene Installation des
Aktivfilters und die CT-Positionierung in Installationen mit
Kondensatorbänken.
PCC1
AAF
Abbildung 4.37 Nicht zulässige Installation. Korrigierter Konden-
satorstrom interagiert mit CT-Messung.
VLT-Aktivfilter AAF 00x
M
M
M
M
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
PCC1
AAF
Abbildung 4.38 Die CT-Installation misst den Kondensatorstrom
nicht.
Bei Installationen, in denen der CT-Anschlusspunkt
verlagert werden kann, ist auch Abbildung 4.38 möglich.
Bei einigen nachgerüsteten Anwendungen ist eine CT-
Summierung erforderlich, um sicherzustellen, dass der
Kondensatorstrom nicht gemessen wird.
CT-Summierung kann auch verwendet werden, um zwei
Signale voneinander zu subtrahieren und damit den durch
die Kondensatorbank korrigierten Strom vom Gesamtstrom
zu subtrahieren.
4
4
M
M
35
