Installation
G
4
4
PCC1
M

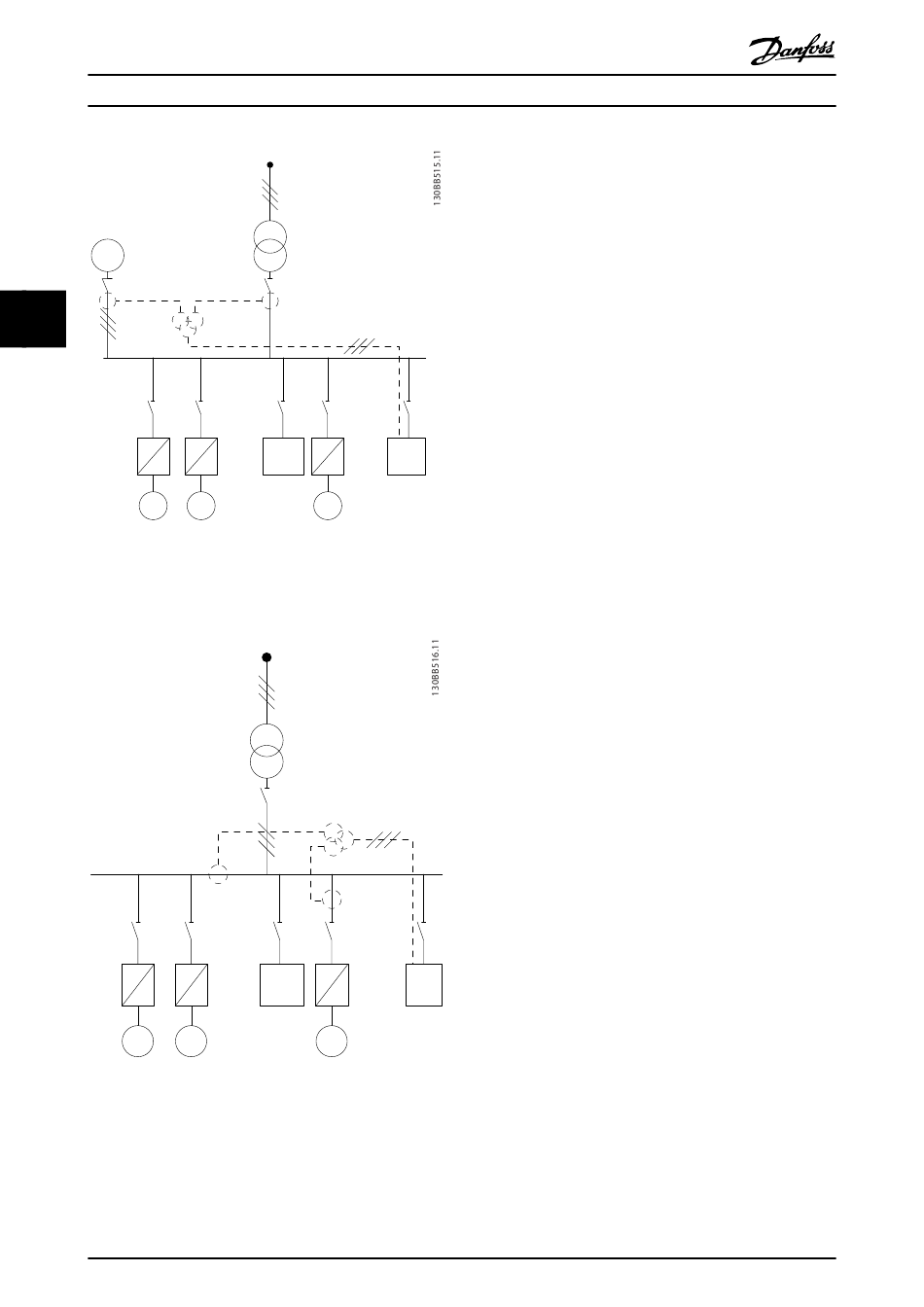

Abbildung 4.34 Summierungs-CTs bei Anwendungen mit
Generatorabsicherung (PCC-seitig) Das Filter kompensiert den
Gesamtstrom von Transformator und Generator.
PCC1
M
Abbildung 4.35 Beispiel zu Summierungs-CTs für die Kompen-
sation einzelner Oberwellen (Lastseite).
Summierungstransformatoren stehen mit mehreren
Eingängen (2 – 5) und einem Ausgang zur Verfügung. Bei
Anwendungen, in denen Summierungs-CTs zum
34
VLT-Aktivfilter AAF 00x
M
M
M
M
MG.90.V2.03 - VLT
Hinzufügen von Strom aus verschiedenen Quellen
verwendet werden, muss sichergestellt werden, dass alle
mit der Summierung verbundenen CTs vom gleichen
Hersteller stammen und Folgendes aufweisen:
-
Gleiche Polarität
-
Gleicher Primärnennwert
-
Gleicher Eff.-Wert
-
Gleiche Genauigkeit (Klasse 0,5)
-
Gleiche Position (PCC- oder Lastseite)
-
Gleiche Phasenfolge
HINWEIS
Verwenden Sie Summierungs-CTs mit Umsicht, und achten
Sie stets auf die richtige Phasenfolge, Stromrichtung sowie
AAF
auf die primären und sekundären Nennwerte. Bei falscher
Installation funktioniert das Filter nicht wie erwartet.
Die Berechnung der Transformatorlast muss alle Leiter in
der Installation umfassen und für die längste Leiterkette
durchgeführt werden, wenn Summierungs-CTs zum Einsatz
kommen.
4.5.10 Aktives Filter mit
Kondensatorbänken
Das VLT-Aktivfilter kann zusammen mit Kondensator-
bänken betrieben werden, sofern die Resonanzfrequenz
der Kondensatorbank nicht im Betriebsbereich des
Aktivfilters liegt.
HINWEIS
Verwenden Sie stets anders eingestellte Kondensatorbänke
bei Installationen mit Frequenzumrichter und Aktivfiltern,
um Resonanzphänomene, unabsichtliches Abschalten oder
Ausfälle zu vermeiden.
Bei anders eingestellten Kondensatoren müssen die
Resonanzfrequenzkondensatoren auf einen Oberwellen-
Zwischenwert eingestellt werden, der unterhalb der dritten
Oberwelle liegt. Das VLT-Aktivfilter muss im selektiven
Kompensationsmodus betrieben werden, wenn das Filter
AAF
zusammen mit Kondensatorbänken installiert wird.
Die Kondensatorbank wird im Idealfall vor dem Filter bzw.
in Richtung des Transformators installiert. Ist dies nicht
möglich, müssen die Transformatoren so installiert werden,
dass diese nicht sowohl die erforderliche Stromkompen-
sation als auch den vom Kondensator korrigierten Strom
messen.
®
