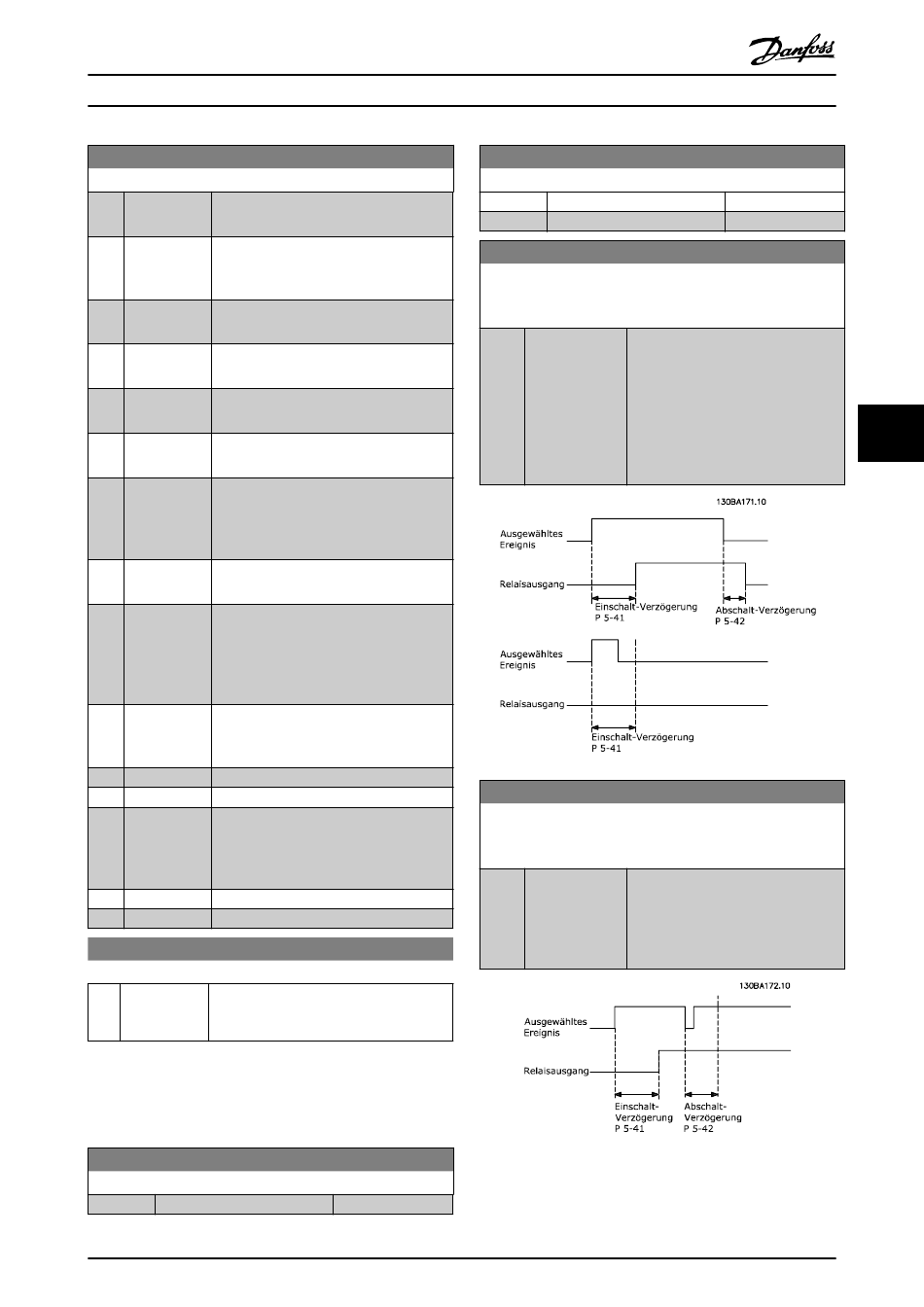

Programmierung
5-30 Terminal 27 Digital Output
Option:
Funktion:
[2]
Unit ready
Die Einheit ist betriebsbereit und sendet
ein Versorgungssignal an die Steuerkarte.
[4]
Enable / no
Betriebsbereit. Es wurde kein Start-/
warning
Stoppbefehl gegeben (Start/Deaktivieren).
Es sind keine Warnungen aktiv.
[5]
Running
Der Motor läuft, und das Wellendreh-
moment liegt an.
[9]
Alarm
Ein Alarm aktiviert den Ausgang. Es liegen
keine Warnungen vor.
[10]
Alarm or
Ein Alarm oder eine Warnung aktiviert den
warning
Ausgang.
[12]
Current limit
Der Motorstrom liegt außerhalb des in
4-18 Current Limit definierten Bereichs.
[21]
Thermal
Die Übertemperaturwarnung wird aktiviert,
warning
wenn die Temperatur den Grenzwert für
Motor, Einheit, Bremswiderstand oder
Thermistor überschreitet.
[22]
Ready,no
Die Einheit ist betriebsbereit, und es liegt
thermal W
keine Übertemperaturwarnung vor.
[24]
Ready, voltage
Die Einheit ist betriebsbereit, und die
OK
Netzspannung liegt im definierten
Spannungsbereich (siehe Abschnitt
Allgemeine Spezifikationen im Entwurfs-
handbuch).
[26]
Bus OK
Aktive Kommunikation (keine Zeitüber-
schreitung) über die serielle
Kommunikationsschnittstelle.
[55]
Pulse output
[122] No alarm
[125] Hand mode
Der Ausgangszustand lautet High, wenn
sich die Einheit im Handbetrieb befindet
(angezeigt durch LED [Hand on] (Hand ein)
oben).
[126] Auto mode
[152] AF sleeping
5-31 Klemme 29 Digitalausgang
Option:
Funktion:
[0]
Ohne Funktion Die Funktionen werden unter 5-3* Digita-
*
lausgänge beschrieben.
Dieser Parameter gilt nur für den FC 302.
6.4.4 5-4* Relais
Parameter zum Einstellen der Funktionen der
Relaisausgänge.
5-40 Function Relay
Option:
[0]
No operation
VLT-Aktivfilter AAF 00x
Funktion:
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
5-40 Function Relay
Option:
[128]
SC contactor
[129]
Mains contactor
5-41 Ein Verzög., Relais
Array [9] (Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais 5
[4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8])
Range:
Funktion:
0.01 s
[0.01 - 600.00 s] Ermöglicht eine Verzögerung der
*
Relaiseinschaltzeit. Es können
individuell Verzögerungszeiten für die
verfügbaren mechanischen Relais und
für die Zusatzrelais der MCO 105 in
einer Array-Funktion gewählt werden.
Siehe 5-40 Relaisfunktion. Relais 3-6
gehören zu MCB 113.
5-42 Aus Verzög., Relais
Array [9] (Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais 5
[4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8])
Range:
Funktion:
0.01 s
[0.01 - 600.00 s] Geben Sie die Ausschaltverzögerung
*
des Relais ein. Wählen Sie eines der
verfügbaren mechanischen Relais und
MCB 105 in einer Array-Funktion aus.
Siehe 5-40 Relaisfunktion.
Ändert sich die ausgewählte Ereignisbedingung vor Ablauf
der Ein-/Ausschaltverzögerung, bleibt der Relaisausgang
unverändert.
Funktion:
