Installation
361,7
55,9
[14]
[2]
4
4

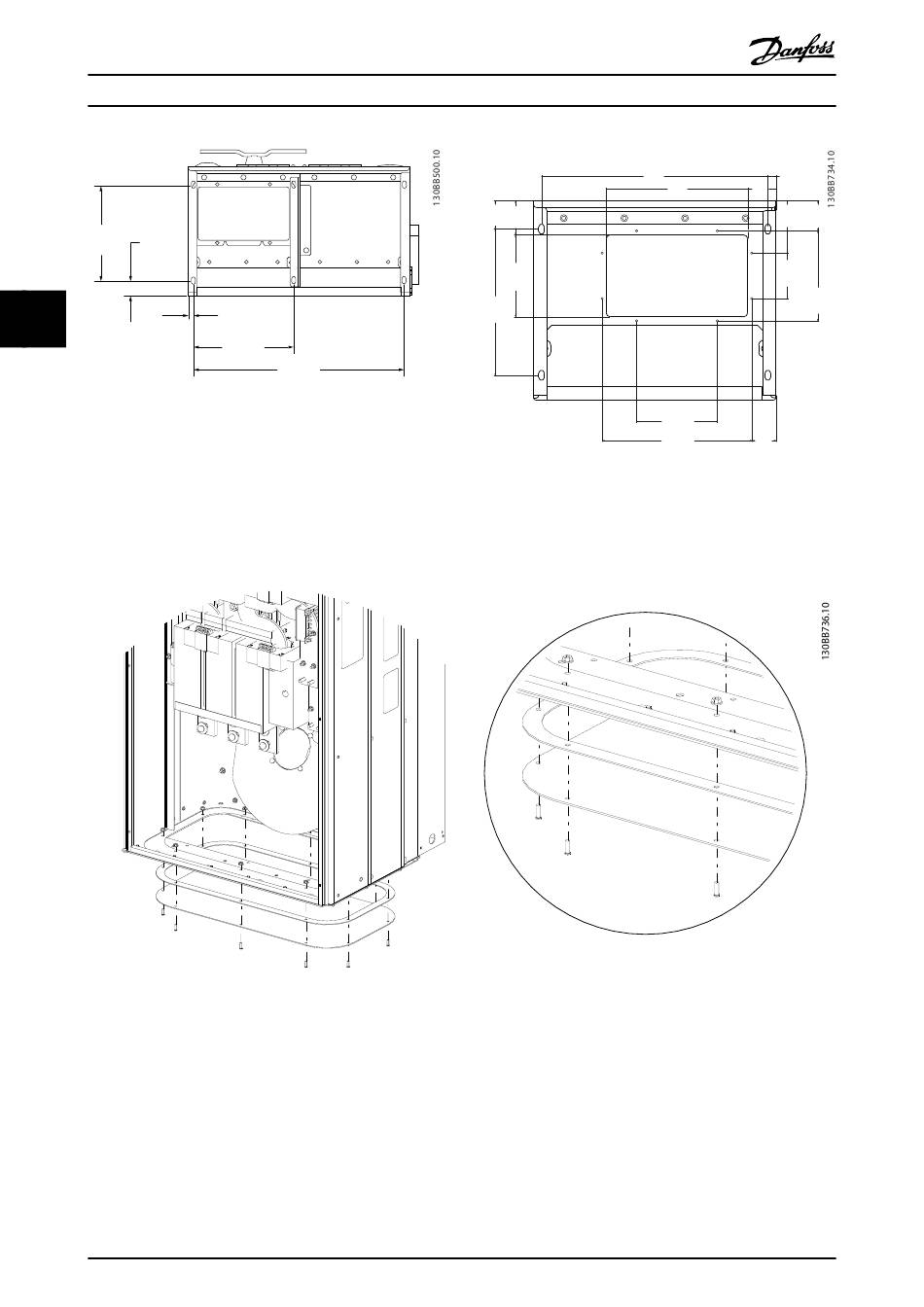

Abbildung 4.20 Baugröße E7
Abbildung 4.22 Montage der Grundplatte, E
Die Grundplatte des E-Rahmens kann von der Innen- oder Außenseite am Gehäuse montiert werden, um die Installation
flexibel zu gestalten. Bei der Montage von unten können z. B. die Durchlässe und Kabel angebracht werden, bevor die
Einheit auf dem Sockel platziert wird.
22
VLT-Aktivfilter AAF 00x
20,0
[1]
380,0
[15]
800,0
[32]
MG.90.V2.03 - VLT
70.4
84.6
[3]
[3.5]
202.75
[8]
361.7
[14.5]
Abbildung 4.21 Baugröße E9
®
ist eine eingetragene Marke von Danfoss.
