3 Einführung zum VLT-Aktivfilter AAF00x

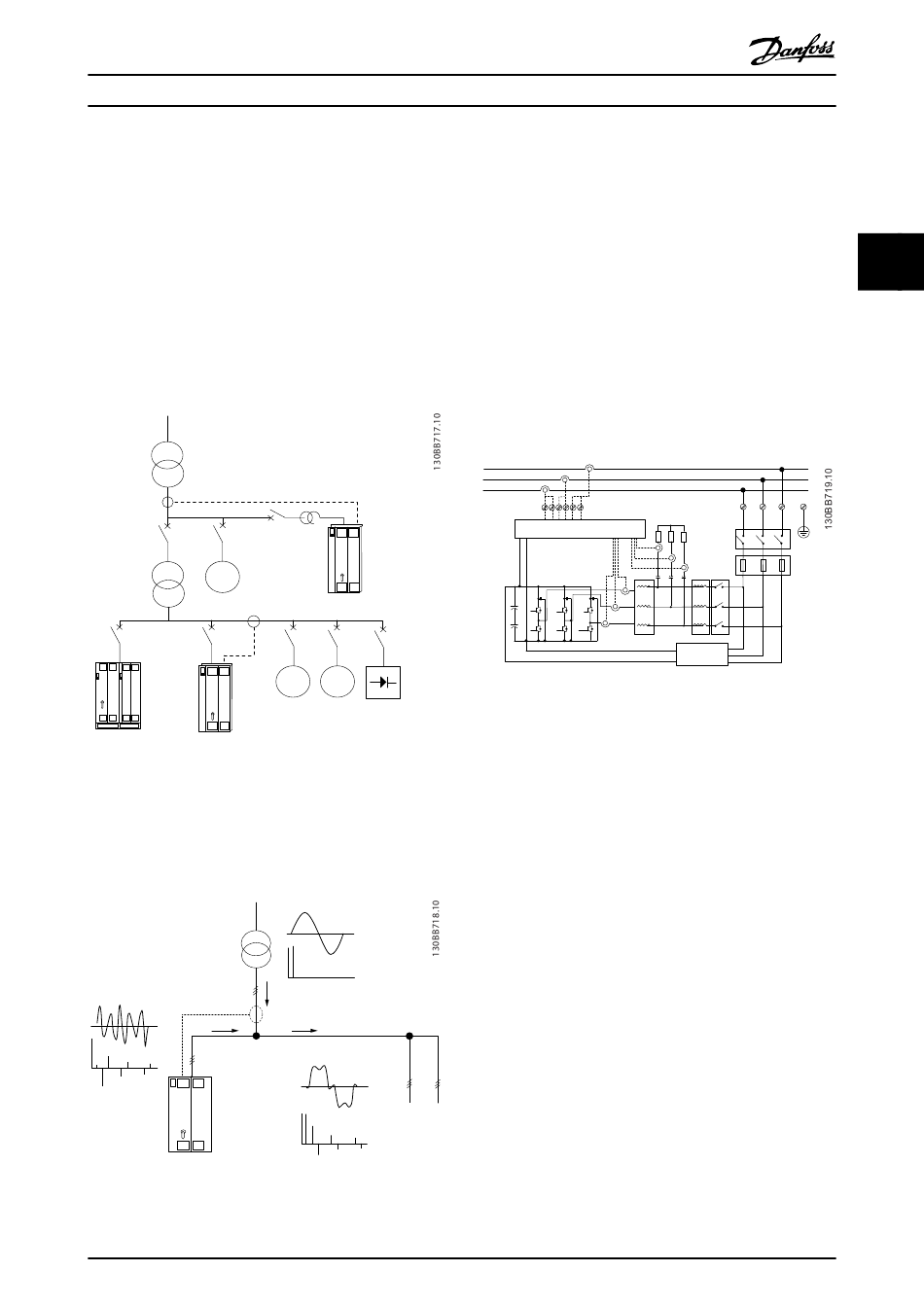

3.1.1 Funktionsprinzip
®
Das VLT
-Aktivfilter AAF00x ist ein Gerät zur Kompensation
von Oberwellenströmen und Blindeffekten. Das Gerät
wurde zur Installation in verschiedenen Systemen und
Anwendungen in Form von zentral installierten Filtern oder
in Verbindung mit einem VLT-Frequenzumrichter als Paket
für eine Frequenzumrichterlösung mit geringen Oberwel-
lenströmen entwickelt.
M
Das aktive Shunt-Filter überwacht alle drei Phasenströme
und verarbeitet das gemessene Stromsignal mithilfe eines
digitalen Signalprozessors. Die Kompensation durch den
Filter erfolgt dann durch aktive Überlagerung von Signalen
in umgekehrter Phase zu den unerwünschten Stromele-
menten.
VLT-Aktivfilter AAF 00x
M
M
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
Die Gegenphasensignale werden durch Einstellung
verschiedener IGBT-Schalter in Echtzeit durch Einspeisung
einer DC-Spannung in das Netz erzeugt. Die kompensierte
Stromwellenform wird durch einen integrierten LCL-Filter
geglättet. So wird sichergestellt, dass die IGBT-Taktfrequenz
und die DC-Komponente nicht das Netz überlagern. Das
Filter kann durch einen Generator oder Transformator
betrieben werden und individuelle Motorlasten, nicht
lineare Lasten oder gemischte Lasten verringern. Alle nicht
linearen Lasten (Diodenzufuhrlasten) müssen AC-Spulen
enthalten, um diese Einheiten vor Überspannung der
Eingangsdioden zu schützen.
Control
Die Werkseinstellungen ermöglichen einen schnellen Start,
aber dedizierte Programmierung ist über das lokale
Bedienfeld LCP möglich. So kann die Anpassung an
anspruchsvollere Anwendungen durchgeführt werden.
Das Filter ermöglicht Kompensationsmodi für alle oder
ausgewählte Oberwellen. Im Gesamtkompensationsmodus
werden alle Oberwellen gegen Null reduziert. In diesem
Betriebsmodus gleicht das Filter auch die Last aus, um die
ungleiche Lastverteilung zwischen den drei Phasen zu
verringern. Die Leistung im stationären Zustand ermöglicht
die Kompensation von Oberwellen bis zum 40. Grad. Durch
die ultraschnelle Stromeinspeisung kann das Filter auch
Flimmern und andere schnelle und kurzzeitige Phänomene
ausgleichen. Im selektiven Modus ermöglicht das Filter
dem Anwender das Programmieren individueller Oberwel-
lenstufen zwischen dem 5. und 25. Grad. Im selektiven
Modus verringert das Filter weder gerade Oberwellen-
stufen noch Abschaltungen und unterstützt keinen
Phasenlastausgleich und keine Flimmerverringerung.
Neben dem Modus zur Oberwellenkompensation
ermöglicht das Filter dem Anwender auch die Program-
mierung der Filterpriorität für die Kompensation von
Blindeffekten oder Oberwellen. Wird die Oberwellenkom-
pensation als erste Priorität festgelegt, verwendet das Filter
den erforderlichen Strom für die Verringerung von
Manual
Disconnect
Fuse
Option
Soft charge
circuit
7
3
3
