Installation
Aufgrund des integrierten LCL-Filters speist die Einheit keine High-dU/dt-Signale in den Netzleiter ein. Dadurch werden die
durch das Leistungskabel abgegebenen Emissionen verringert. Eine Kabelabschirmung ist daher nicht erforderlich, sodass
das Netzkabel ohne Berücksichtigung der EMV-Anforderungen angeschlossen werden kann.
Das Aktivfilter kann auch mit langen Kabeln betrieben werden. Die Kabellänge ist durch den Spannungsabfall begrenzt. Es
wird empfohlen, die Kabellänge auf unter 200 m zu begrenzen.
Zum Schutz des Aktivfilters sind die empfohlenen Schütze zu verwenden, oder die Einheit muss über integrierte Schütze
verfügen. Empfehlungen zu Schützen finden Sie in den Tabellen des Abschnitts über Sicherungen. Stellen Sie stets sicher,
dass die Sicherungsauswahl den lokalen Bestimmungen entspricht.

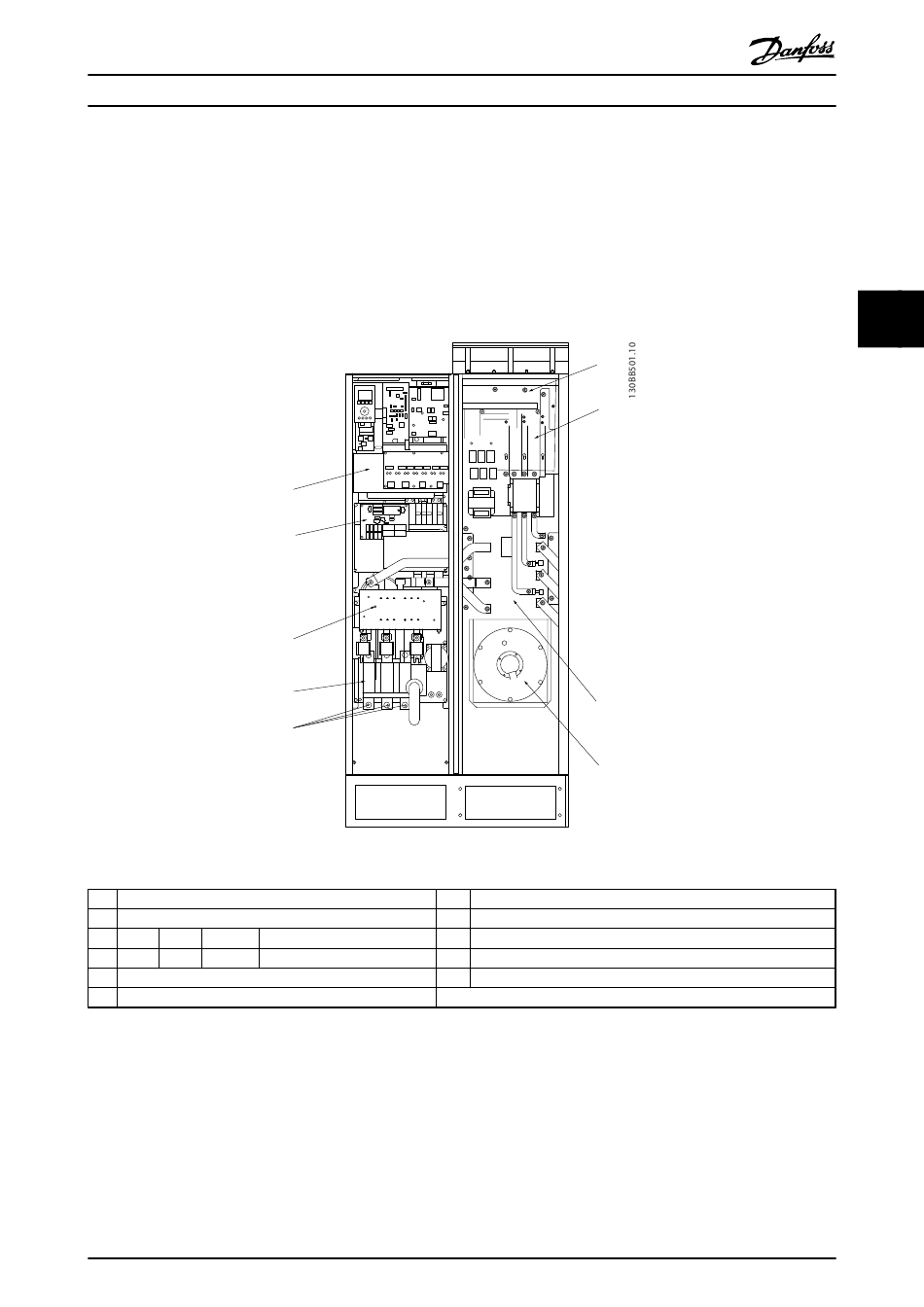

Abbildung 4.23 Baugröße D9
1)
EMV
2)
Netzleitungsanschluss
R
S
T
L1
L2
L3
3)
Eingangsplatte
4)
Lüfter hinterer Kanal
VLT-Aktivfilter AAF 00x
8
9
1
3
2
5)
6)
7)
8)
9)
®
MG.90.V2.03 - VLT
ist eine eingetragene Marke von Danfoss.
7
6
5
4
LCL-Netzdrossel
LCL-Kondensatoren
LCL-Filterdrossel
Anschlusspunkt CT-Leiter
Lüfter/SMPS-Sicherung
4
4
25
