Mechanische Installation

3 Mechanische Installation

3.1 Vor der Aufstellung

3.1.1 Planung des Aufstellungsorts

HINWEIS
Aufgrund der Größen- und Abstandsanforderungen des
aktiven Filters ist eine Planung der Installation
erforderlich. Wird dies unterlassen, kann zusätzliche
Arbeit während und nach der Montage anfallen.
Wählen Sie den optimalen Aufstellungsort unter Berück-
sichtigung der folgenden Faktoren:
•
Umgebungstemperaturbedingungen.
•
Höhe des Installationsorts.
•
Installations- und Kompensationsverfahren.
•
Kühlung.
•
Position des aktiven Filters.
•
Installationslage des Stromwandlers und Wieder-
verwendung vorhandener Stromwandler.
•
Kabelverlegung und EMV-Bedingungen.
•
Stellen Sie sicher, dass die Energieversorgung die
richtige Spannung und Frequenz liefert.
•
Wenn das Gerät nicht über eingebaute
Sicherungen verfügt, stellen Sie sicher, dass die
externen Sicherungen das notwendige Schalt-
vermögen aufweisen.

3.1.2 Empfang des aktiven Filters

Stellen Sie beim Empfang des Geräts sicher, dass die
Verpackung unbeschädigt ist, und achten Sie auf
eventuelle Transportschäden. Setzen Sie sich bei Beschä-
digung sofort mit dem Transportunternehmen in
Verbindung, um Schadensersatz geltend zu machen.
HINWEIS
Eine beschädigte Verpackung kann auf einen unsach-
gemäßen Transport hinweisen, der zu Beschädigungen
im Gerät geführt haben könnte. Vermerken Sie alle
Beschädigungen der Verpackung in Anwesenheit des
Spediteurs, auch wenn das Gerät äußerlich intakt wirkt.
3.1.3 Transportieren und Auspacken des
Frequenzumrichters
Transportieren Sie das aktive Filter möglichst nahe zum
finalen Installationsort, bevor Sie es auspacken. Behalten
Sie das Filter so lange wie möglich auf der Palette und in
der Verpackung, um Beschädigungen zu vermeiden.
MG90V303
Produkthandbuch

3.1.4 Heben

Heben Sie das Gerät stets an den dafür vorgesehenen
Hebeösen an. Verwenden Sie einen Tragbalken, um die
Ösen nicht zu verbiegen.

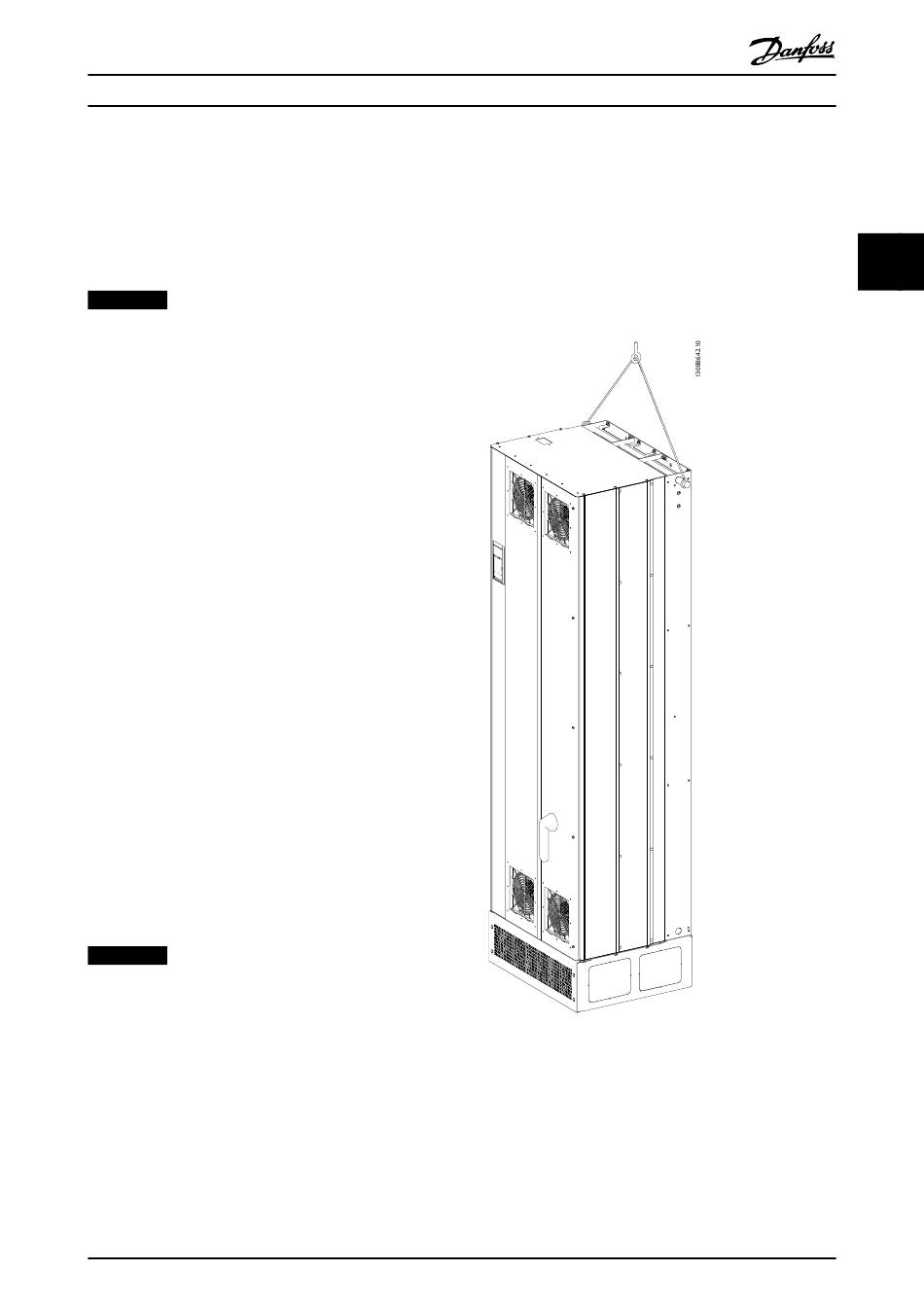

Abbildung 3.1 Empfohlenes Hebeverfahren für AAF 006,
Gehäusegrößen D14 und E1
