Warn- und Alarmmeldungen

8 Warn- und Alarmmeldungen
8.1 Systemüberwachung
Der Frequenzumrichter überwacht den Zustand seiner
Netzleistungs-, Ausgangs- und Motorfaktoren sowie andere
Leistungskennzahlen des Systems. Eine Warnung oder ein
Alarm zeigt nicht unbedingt ein internes Problem des
Frequenzumrichters an. In vielen Fällen deuten sie auf
Fehlerbedingungen durch Eingangsspannung, Motorlast
oder Temperatur, externe Signale oder andere Bereiche hin,
die von der internen Schaltlogik des Frequenzumrichters
überwacht werden. Überprüfen Sie immer diese externen
Bereiche, wie die Alarm- oder Warnmeldung anzeigt.

8.2 Warn- und Alarmtypen

Warnungen
Eine Warnung wird ausgegeben, wenn ein Alarmzustand
bevorsteht oder eine abnormale Betriebsbedingung vorliegt,
die zur Ausgabe eines Alarms durch den Frequenzumrichter
8 8
führen kann. Eine Warnung wird automatisch quittiert, wenn
die auslösende Bedingung endet.
Alarme
Abschaltung
Ein Alarm wird ausgegeben, wenn der Frequenzumrichter
abgeschaltet hat. Das heißt, dass der Frequenzumrichter den
Betrieb aussetzt, um Beschädigung am Frequenzumrichter
oder an der Anlage zu verhindern. Der Motor läuft im Freilauf
aus. Die Frequenzumrichterlogik arbeitet weiter und
überwacht den Zustand des Frequenzumrichters. Nach
Beheben der Fehlerbedingung kann der Frequenzumrichter
quittiert werden. Er ist dann wieder startbereit.
Eine Abschaltung kann manuell auf vier verschiedene
Weisen quittiert werden:
•
Durch Drücken von [RESET] auf dem LCP.
•
Über einen Digitaleingang mit der Funktion
„Reset".
•
Reset-Befehl über serielle Schnittstelle
•
Automatisches Quittieren
Abschaltblockierung
Bei einem Alarm, durch den der Frequenzumrichter auf
Abschaltblockierung geht, muss die Energiezufuhr zum
Frequenzumrichter aus- und wieder eingeschaltet werden.
Der Motor läuft im Freilauf aus. Die Frequenzumrichterlogik
arbeitet weiter und überwacht den Zustand des Frequen-
zumrichters. Bei einer Abschaltblockierung muss die
Netzspannung vom Frequenzumrichter getrennt, die
Ursache des Fehlers behoben und die Netzspannung wieder
an den Frequenzumrichter angelegt werden. Dies versetzt
den Frequenzumrichter wie oben beschrieben in einen
58
Produkthandbuch für VLT
Abschaltzustand. Es gibt vier Möglichkeiten, ihn zu
quittieren.

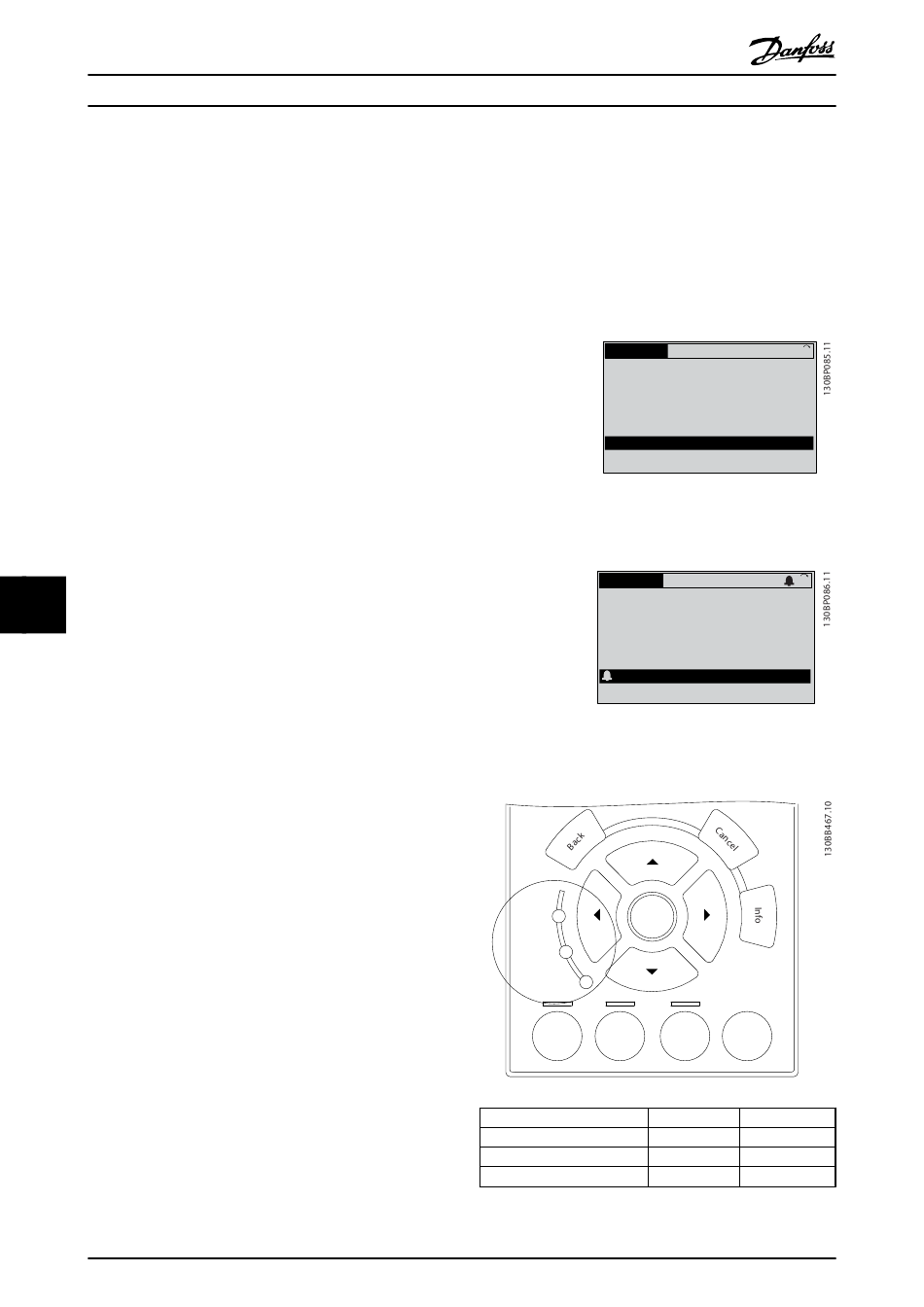

8.3 Anzeige von Warn- und
Ein Alarm oder ein Alarm mit Abschaltblockierung blinkt
zusammen mit der Alarmnummer auf dem Display.
Zusätzlich zum Text und Alarmcode im Display des Frequen-
zumrichters leuchten die Anzeige-LEDs auf.
Warnung:
Alarm
Abschaltblockierung
®
MG.11.AE.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Alarmmeldungen
Status
0.0Hz
!Live zero error [W2]
Off Remote Stop
Status
0.0Hz
Earth Fault [A14]
Auto Remote Trip
OK
On
Warn.
Alarm
Hand Auto
Off
on
LED Warn.
EIN
AUS
EIN
!1(1)
0.000psi 0.00A
0.0Hz
1:0 - Off
1(1)
0.000kW 0.00A
0.0Hz
0
Reset
on
LED Alarm
AUS
ON (blinkt)
ON (blinkt)
