Inbetriebnahme

5 Inbetriebnahme

5.1 Anlegen der Netzversorgung

5.1.1 Schalten Sie die Netzversorgung ein
Schalten Sie die Netzversorgung ein, um den Frequenzum-
richter mit Spannung zu versorgen.
5.1.2 Inbetriebnahme
Starten Sie den Frequenzumrichter.
Wählen Sie beim ersten Einschalten mit verbundenem LCP
die bevorzugte Sprache aus. Nachdem Sie sie ausgewählt
haben, erscheint dieser Bildschirm bei den folgenden
Einschaltvorgängen nicht mehr. Gehen Sie zu 0-01 Sprache,
um die Sprache zu einem späteren Zeitpunkt zu ändern.
Sprache wählen
[ 0 ] English
Satz 1
Abbildung 5.1 Sprache auswählen

5.2 Betrieb des Local Control Panels (LCP)

5.2.1 Programmieren über das Local
Control Panel (LCP)
HINWEIS
Sie können den Frequenzumrichter auch mit dem PC
über einen RS485-Anschluss programmieren. Dazu
müssen Sie die MCT 10 Software installieren. Diese
Software können Sie mit der Bestellnummer 130B1000
bestellen oder von der Danfoss-Website herunterladen:
www.danfoss.com/BusinessAreas/DrivesSolutions/software-
download
Das LCP ist in vier funktionelle Gruppen unterteilt.
A. Alphanumerisches Display
B. Menüauswahl
C. Navigationstasten und Kontrollleuchten (LEDs)
D. Bedientasten mit Kontrollleuchten (LEDs)
MG03L203
Produkthandbuch
1
2
3
4
6
10
7
9

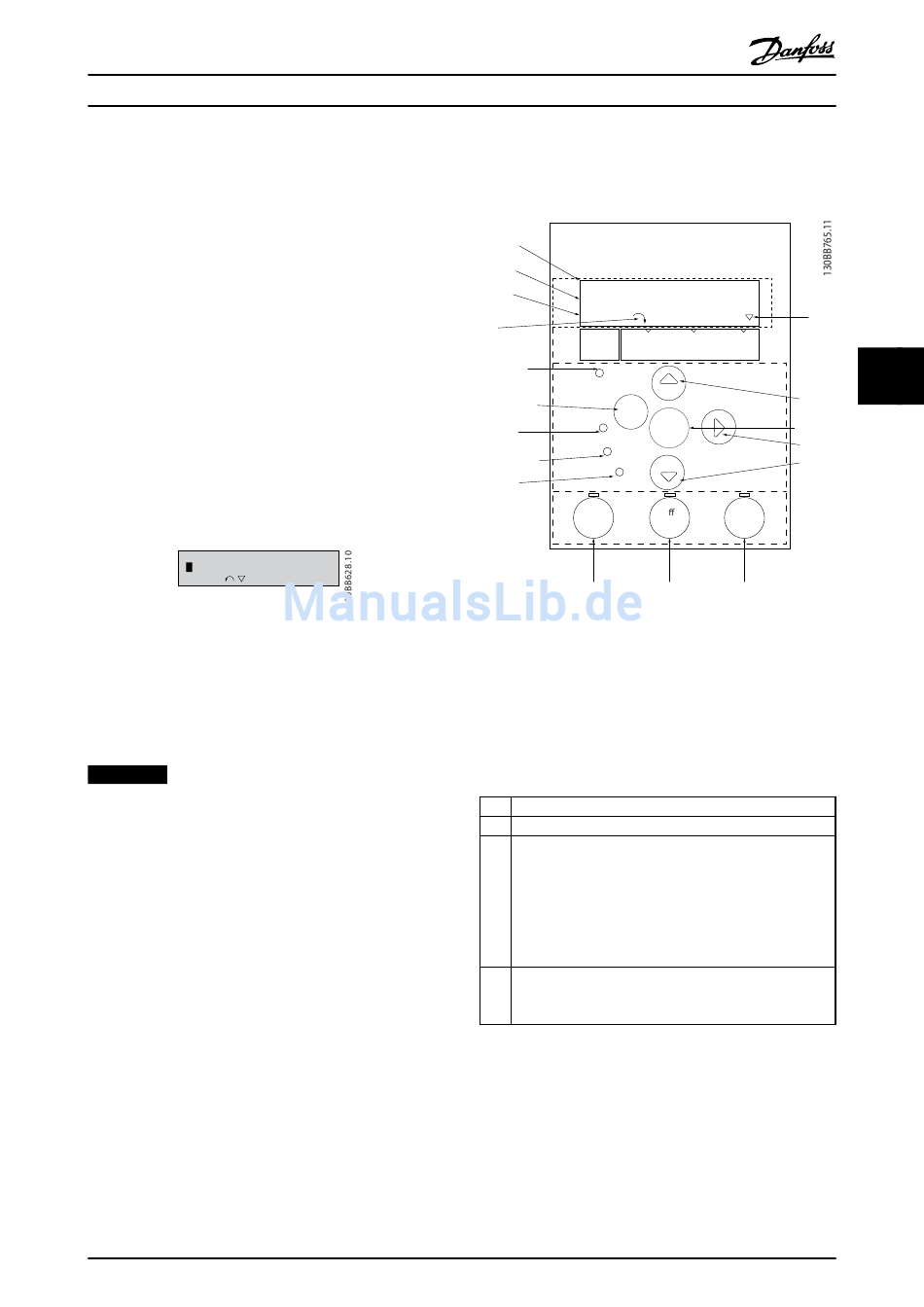

Abbildung 5.2 Bedieneinheit (LCP)
A. Alphanumerisches Display
Die LCD-Anzeige verfügt über eine Hintergrundbe-
leuchtung und zwei alphanumerische Zeilen. Das LCP zeigt
alle Daten an.
Auf dem Display können Sie verschiedene Informationen
ablesen.
1 Nummer und Name des Parameters.
2 Parameterwert.
3 Die Satznummer zeigt den aktiven Parametersatz und den
Programm-Satz an. Stimmen der aktive Satz und
Programm-Satz überein, wird nur diese Satznummer
gezeigt (Werkseinstellung). Bei unterschiedlichem aktiven
Satz und Programm-Satz zeigt das Display beide
Satznummern (Satz 12). Die blinkende Zahl kennzeichnet
den Programm-Satz.
4 Die Motorlaufrichtung erscheint unten links im Display
durch einen kleinen Pfeil, der im Uhrzeigersinn oder gegen
den Uhrzeigersinn zeigt.
Danfoss A/S © Rev. 07/2014 Alle Rechte vorbehalten.
1-20 Motor Power
A
[5] 0.37kW - 0.5HP
Setup 1
Status Quick
B
Menu
Menu
Com.
C
Back
On
OK
Warn.
8
Alarm
Hand O
D
On Reset
13 14
5
Main
Menu
5
11
12
11
11
Auto
On
15
27
5
