3 Installieren

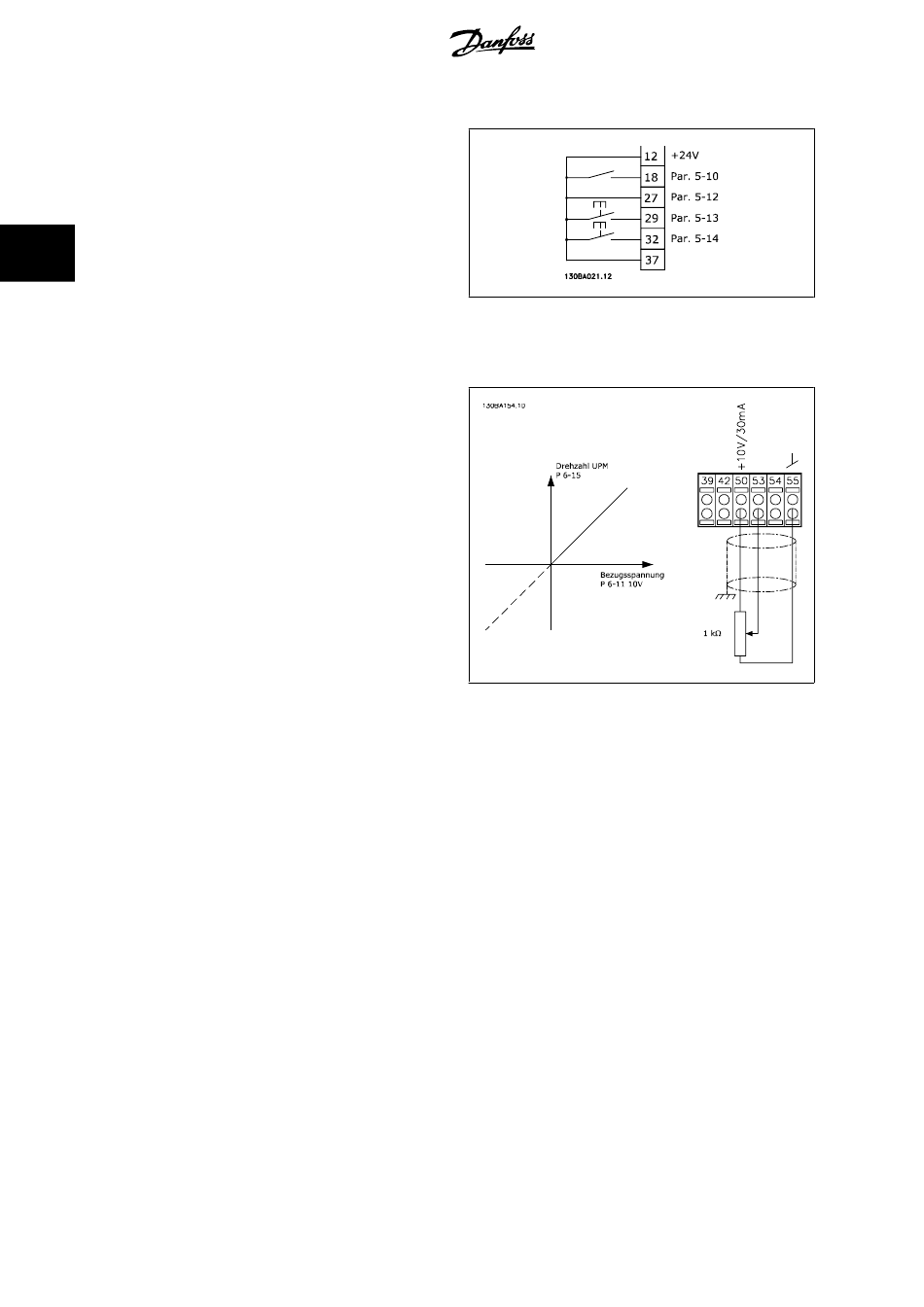

3.7.3 Drehzahl auf/ab

Klemmen 29/32 = Drehzahlkorrektur auf/ab:
Klemme 18 = Par. 5-10 [9]
Klemme 27 = Par. 5-12 [19] Sollw. speich.
Klemme 29 = Par. 5-13 [21] Drehzahl auf
Klemme 32 = Par. 5-14 [22] Drehzahl ab
3
Hinweis: Klemme 29 nur bei FC x02 (x=Serie).

3.7.4 Potentiometer-Sollwert

Spannungssollwert über Potentiometer:
Variabler Sollwert 1 = [1]
Klemme 53 Skal. Min. Spannung = 0 Volt
Klemme 53 Skal. Max. Spannung = 10 Volt
Klemme 53, Skal. Min.-Soll/Istwert = 0 UPM
Klemme 53, Skal. Max.-Soll/Istwert = 1500 UPM
Schalter S201 = AUS (U)
66
S
tart (Standard)
Analogeingang 53
(Standard)
