Danfoss VLT Automation Drive FC 300 Produkthandbuch Seite 30

3 Installieren
Klemmenbelegung - Gehäuse F2/F4
3

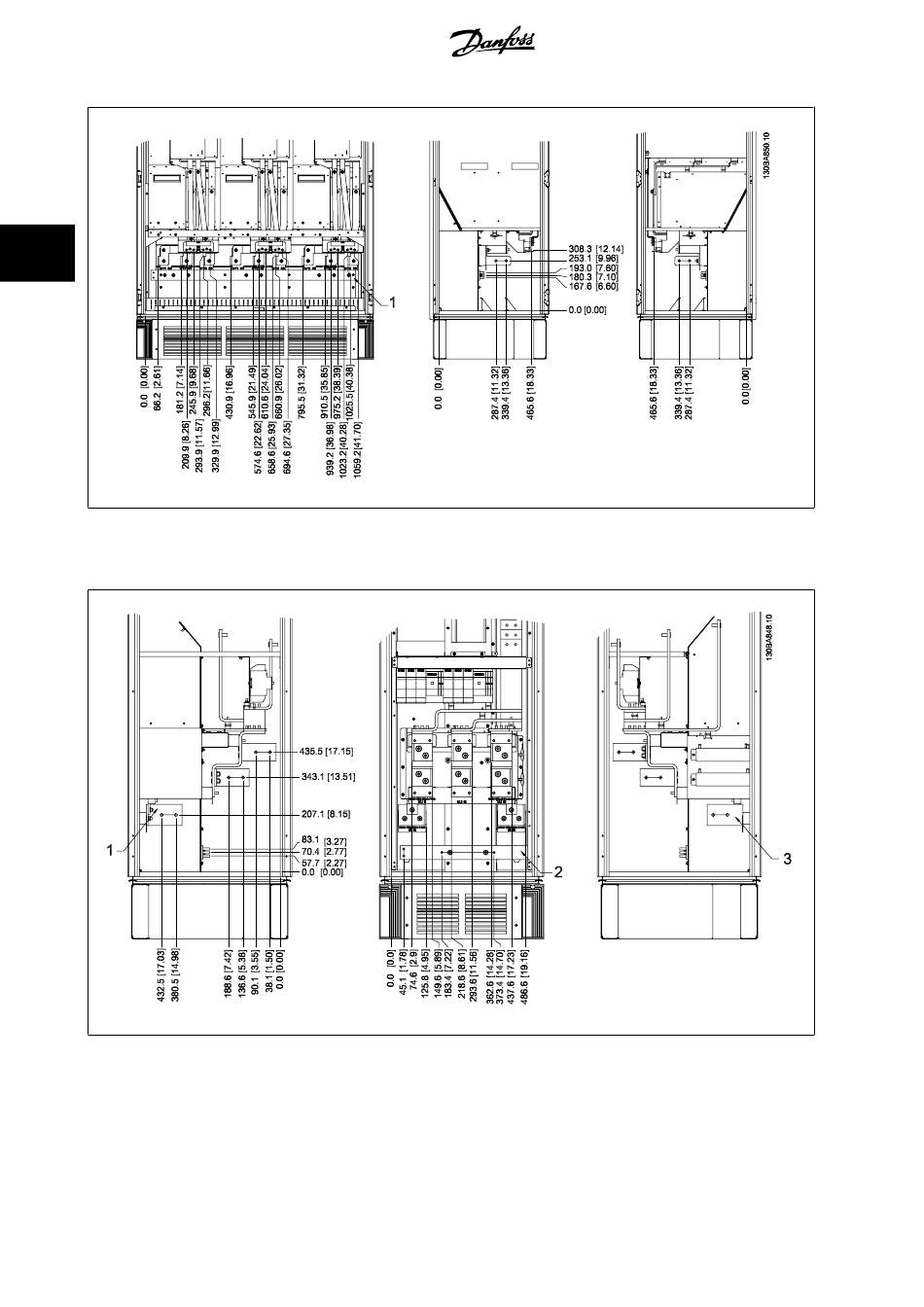

Abbildung 3.20: Klemmenbelegung - Wechselrichterschrank - F2 und F4 (Vorder-, Links- und Rechtsansicht)
1) Erdungsschiene
Klemmenbelegung - Gleichrichter (Gehäuse F1, F2, F3 und F4)
Abbildung 3.21: Klemmenbelegung - Gleichrichter (Links-, Vorder- und Rechtsansicht)
1) Vorder-, Links- und Rechtsansicht(-)
2) Erdungsschiene
3) Klemme für Zwischenkreiskopplung (+)
30
MG.33.U2.03 - VLT ® ist eine eingetragene Marke von Danfoss.
®
