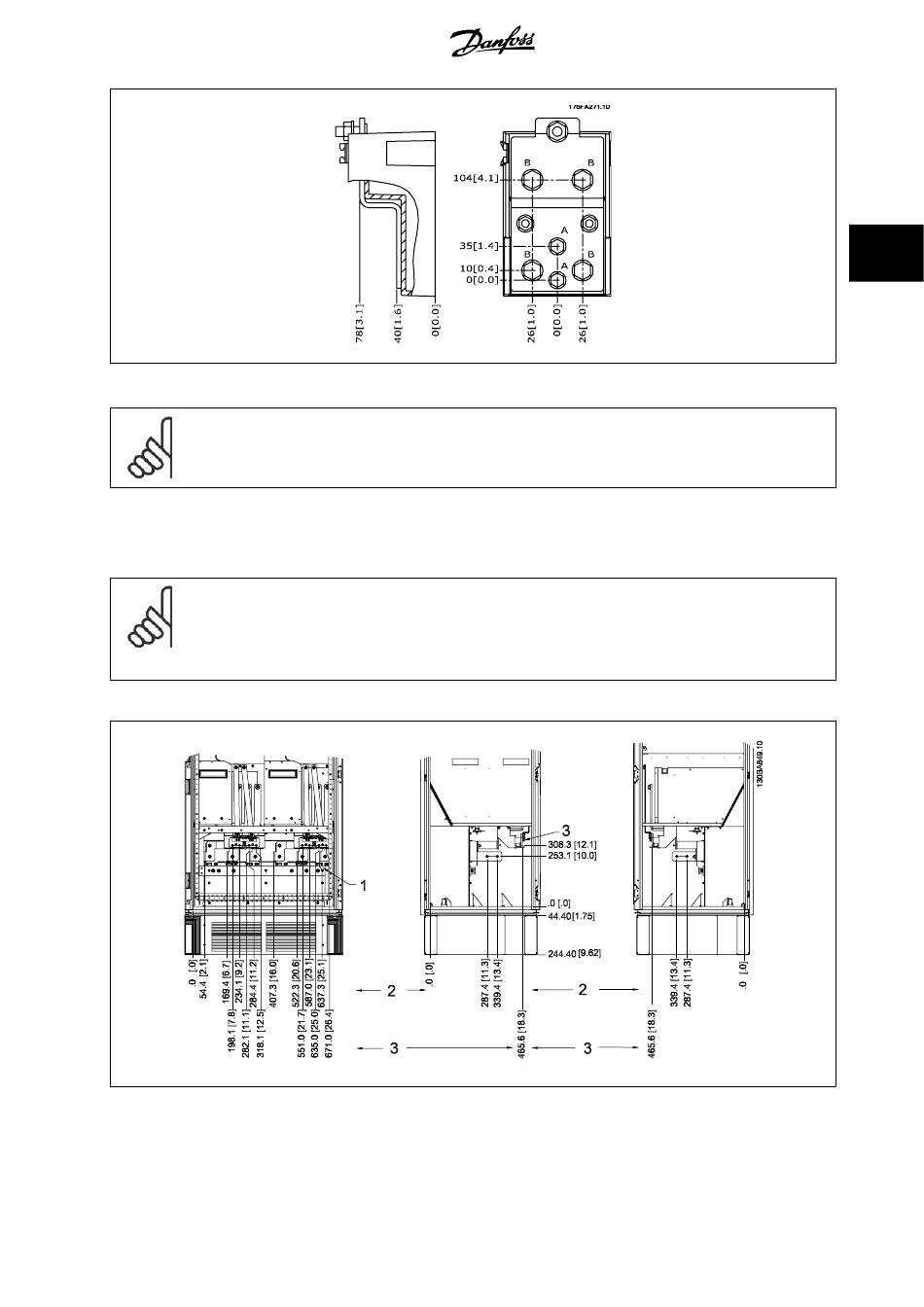

Abbildung 3.18: Detailansicht einer Klemme
ACHTUNG!
Leistungsanschlüsse sind an Position A oder B möglich.
3.3.5 Klemmenbelegung - Gehäuse F
ACHTUNG!
Die Gehäuse F sind in vier verschiedenen Größen erhältlich: F1, F2, F3 und F4. Die Gehäuse F1 und F2 verfügen auf der rechten Seite
über einen Wechselrichter- und auf der linken Seite über einen Gleichrichterschrank. Die Gehäuse F3 und F4 verfügen links vom
Gleichrichterschrank zusätzlich über einen Optionsschrank. Bei dem Gehäuse F3 handelt es sich um ein Gehäuse F1 mit einem zusätz-
lichen Optionsschrank. Bei dem Gehäuse F4 handelt es sich um ein Gehäuse F2 mit einem zusätzlichen Optionsschrank.
Klemmenbelegung - Gehäuse F1 und F3
Abbildung 3.19: Klemmenbelegung - Wechselrichterschrank - F1 und F3 (Vorder-, Links- und Rechtsansicht)
1) Erdungsschiene
2) Motorklemmen
3) Bremsklemmen
