3 Installieren

3.6.7 Motorkabel

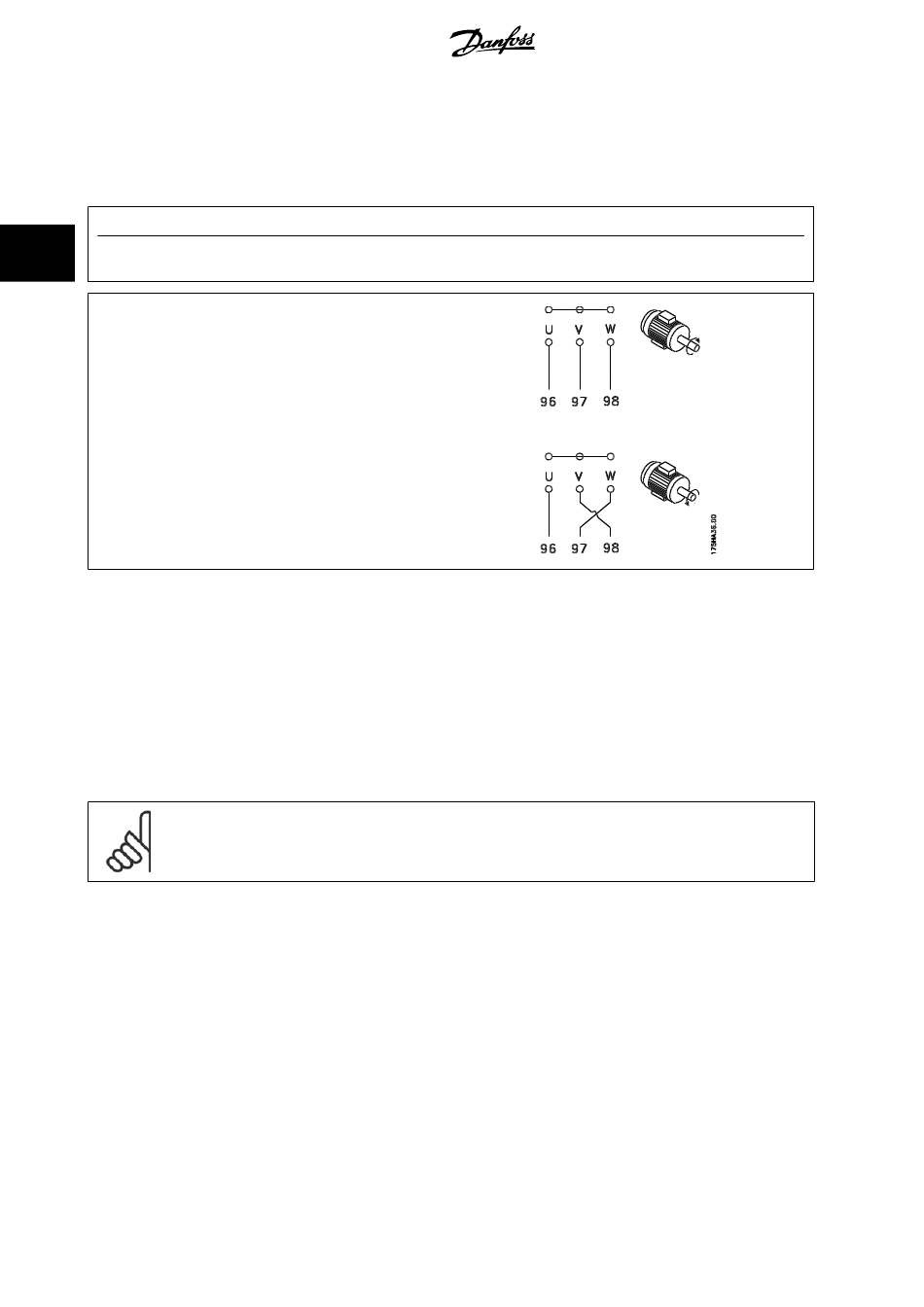

Der Motor muss an die Klemmen U/T1/96, V/T2/97, W/T3/98 angeschlossen werden, Erde an Klemme 99. Mit dem Frequenzumrichter können alle
dreiphasigen Standardmotoren eingesetzt werden. Die Werkseinstellung ist Rechtsdrehung, wobei der Ausgang des VLT Frequenzumrichters folgender-
maßen geschaltet ist:
Klemmennummer
3
96, 97, 98, 99
• Klemme U/T1/96 an U-Phase
• Klemme V/T2/97 an V-Phase
• Klemme W/T3/98 an W-Phase
Die Drehrichtung kann durch Vertauschen zweier Phasen des Motorkabels oder durch Ändern der Einstellung in Par. 4-10 umgekehrt werden.
Empfehlungen, Anforderungen, Gehäuse F
Empfohlene Anschlüsse für Gehäuse F1/F3: 2, 4, 6 oder 8 (Vielfaches von 2) Motorkabel verwenden, damit an beiden Klemmen des Wechselrichtermoduls
die gleiche Anzahl an Kabeln angeschlossen ist. Die Kabel sollten zwischen den Klemmen des Wechselrichtermoduls und dem ersten gemeinsamen Punkt
einer Phase die gleiche Länge haben. Als gemeinsamer Punkt werden dabei die Motorklemmen empfohlen.
Empfohlene Anschlüsse für Gehäuse F2/F4: 3, 6, 9 oder 12 (Vielfaches von 3) Motorkabel verwenden, damit an jeder Klemme des Wechselrichtermoduls
die gleiche Anzahl an Kabeln angeschlossen ist. Die Kabel sollten zwischen den Klemmen des Wechselrichtermoduls und dem ersten gemeinsamen Punkt
einer Phase die gleiche Länge haben. Als gemeinsamer Punkt werden dabei die Motorklemmen empfohlen.
Anforderungen an Ausgangsklemmendose: Von jedem Umrichtermodul muss die gleiche Anzahl an gleichlangen Kabeln (mindestens 2,5 Meter) zur
gemeinsamen Klemme in der Klemmendose verlaufen.
ACHTUNG!
Wenn im Zuge der Nachrüstung einer Anwendung eine ungleiche Anzahl an Kabeln pro Phase erforderlich ist, die Anforderungen vom
Hersteller erfragen.
56
Funktion
Netz U/T1, V/T2, W/T3
Erde
