VLT
Automation Drive FC 300
Produkthandbuch Hochleistungsanwendun-
gen

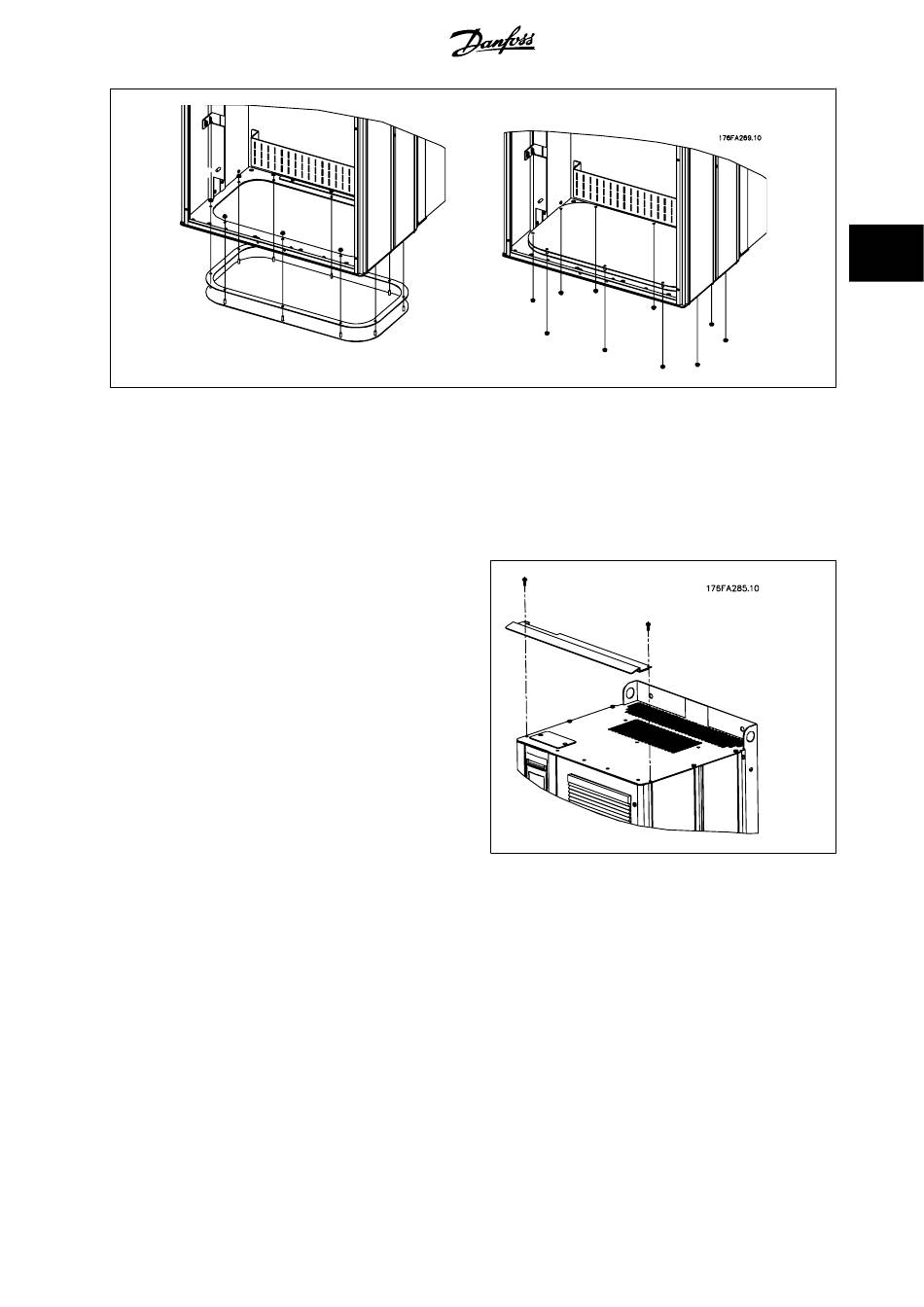

Abbildung 3.25: Befestigung des Bodenblechs, Gehäuse E1
Das eigentliche Bodenblech des Gehäuses E1 kann im oder außerhalb vom Gehäuse befestigt werden. Dies sorgt für Flexibilität beim Einbau, da die
Verschraubungen und Kabel bei Befestigung von unten installiert werden können, bevor der Frequenzumrichter auf den Sockel gesetzt wird.
3.3.9 IP21-Tropfschutzinstallation (D1- und D2-Gehäuse)
Um Schutzart IP21 einzuhalten, muss ein getrenntes Tropf-
schutzblech wie unten erklärt montiert werden.
•
Die beiden vorderen Schrauben herausdrehen.
•
Das Tropfschutzblech einsetzen und Schrauben wieder eindre-
hen.
•
Schrauben auf 5,6 Nm anziehen.
Abbildung 3.26: Montage des Tropfschutzbleches
MG.33.U2.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
3 Installieren
3
35
