3.6.8 Bremskabel
(Nur Standard bei Buchstabe B an Stelle 18 des Typencodes.)
Klemmennummer
81, 82
Das Anschlusskabel für den Bremswiderstand muss abgeschirmt sein. Die Abschirmung ist mittels Schirmbügeln mit der leitenden Rückwand des Fre-
quenzumrichters und dem Metallgehäuse des Bremswiderstandes zu verbinden.
Die Größe des Kabelquerschnitts muss dem Bremsmoment entsprechen. Weitere Hinweise zur sicheren Installation siehe auch
90.FX.YY MI.50.SX.YY
sowie .
Beachten Sie bitte, dass je nach Versorgungsspannung an den Klemmen Spannungen bis zu 1099 V DC auftreten können.
Empfehlungen, Anforderungen, Gehäuse F
Der Bremswiderstand muss mit den Bremsklemmen in den einzelnen Wechselrichtermodulen verbunden werden.

3.6.9 Zwischenkreiskopplung

(Nur bei Buchstabe D an Stelle 21 des Typencodes erweitert.)
Klemmennummer
88, 89
Das Anschlusskabel muss abgeschirmt sein. Die max. Länge zwischen Frequenzumrichter und DC-Sammelschiene beträgt 25 m.
Die Zwischenkreiskopplung ermöglicht einen Lastausgleich beim Zusammenschalten mehrer Frequenzumrichter über die Gleichspannungszwischenkreise.
Beachten Sie, dass die Spannung an den Klemmen bis zu 1099 V DC betragen kann.
Für die Zwischenkreiskopplung sind weitere Geräte erforderlich. Weitere Informationen erhalten Sie bei Danfoss.
130BA863.10

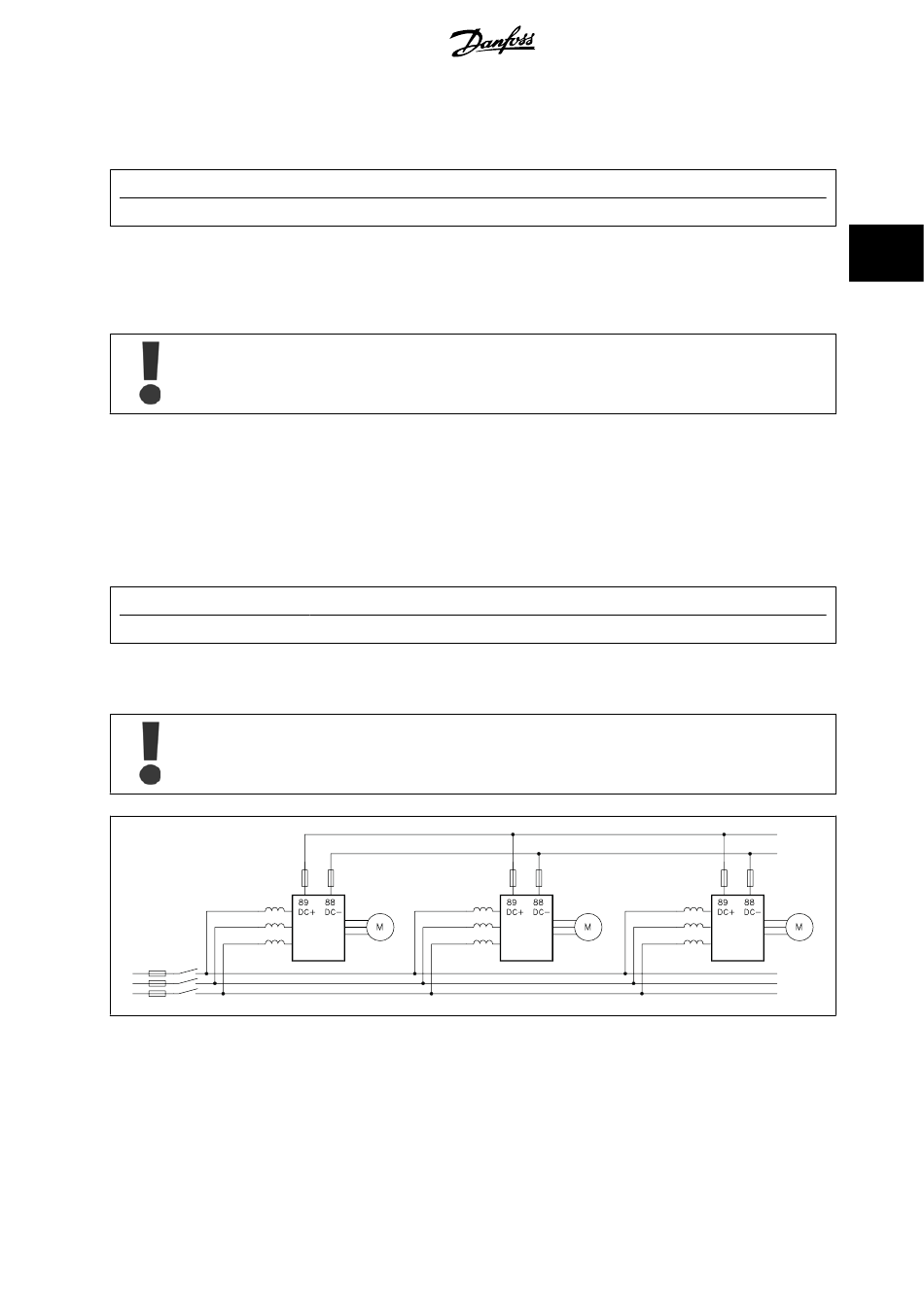

Abbildung 3.46: Anschlussmöglichkeit der Zwischenkreiskopplung
Funktion
Bremswiderstandsklemmen
Funktion
Zwischenkreiskopplung
