3 Installieren

3.4 Einbau vor Ort von Optionen

3.4.1 Installation von Lüftungsbaugruppen in Rittal-Schaltschränken
Dieser Abschnitt befasst sich mit der Installation von Frequenzumrichtern mit IP00/Chassis-Gehäuse mit Lüftungs-Einbausätzen in Rittal-Schaltschränken.
Zusätzlich zum Gehäuse ist ein 200-mm-Sockel erforderlich.
3

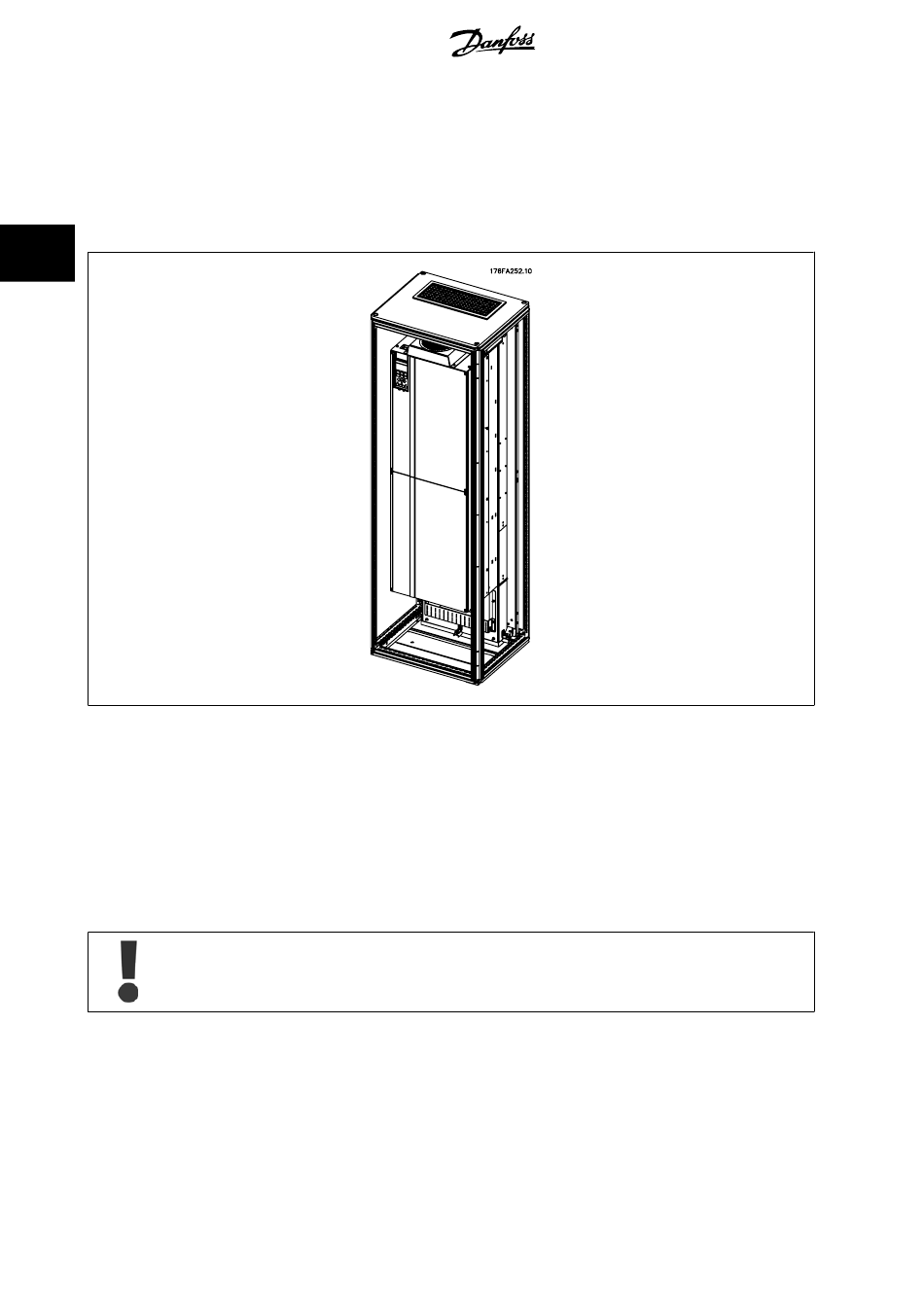

Abbildung 3.27: Einbau von IP00 in Rittal TS8-Schaltschrank
Die minimalen Abmessungen der Schaltschränke sind:
• Gehäusegröße D3 und D4: Tiefe 500 mm und Breite 600 mm.
• Gehäusegröße E2: Tiefe 600 mm und Breite 800 mm.
Die maximale Tiefe und Breite entsprechen den Anforderungen der Installation. Bei Verwendung mehrerer Frequenzumrichter in einem Schaltschrank
wird empfohlen, jeden Frequenzumrichter an seiner eigenen Rückwand zu befestigen und im mittleren Bereich der Wand zu lagern. Diese Lüftungs-
Einbausätze unterstützen nicht die Einbaumontage (nähere Informationen siehe Rittal TS8-Katalog). Die Lüftungs-Einbausätze in der nachstehenden
Tabelle sind nur zur Verwendung mit IP00/Chassis-Frequenzumrichtern in den Rittal TS8-Schaltschränken mit IP20 und UL sowie NEMA 1 und IP 54 und
UL sowie NEMA 12 geeignet.
Bei den E2-Gehäusen ist es wichtig, aufgrund des Gewichts des Frequenzumrichters die Platte ganz hinten im Rittal-Schaltschrank zu
befestigen.
