3 Installieren
3

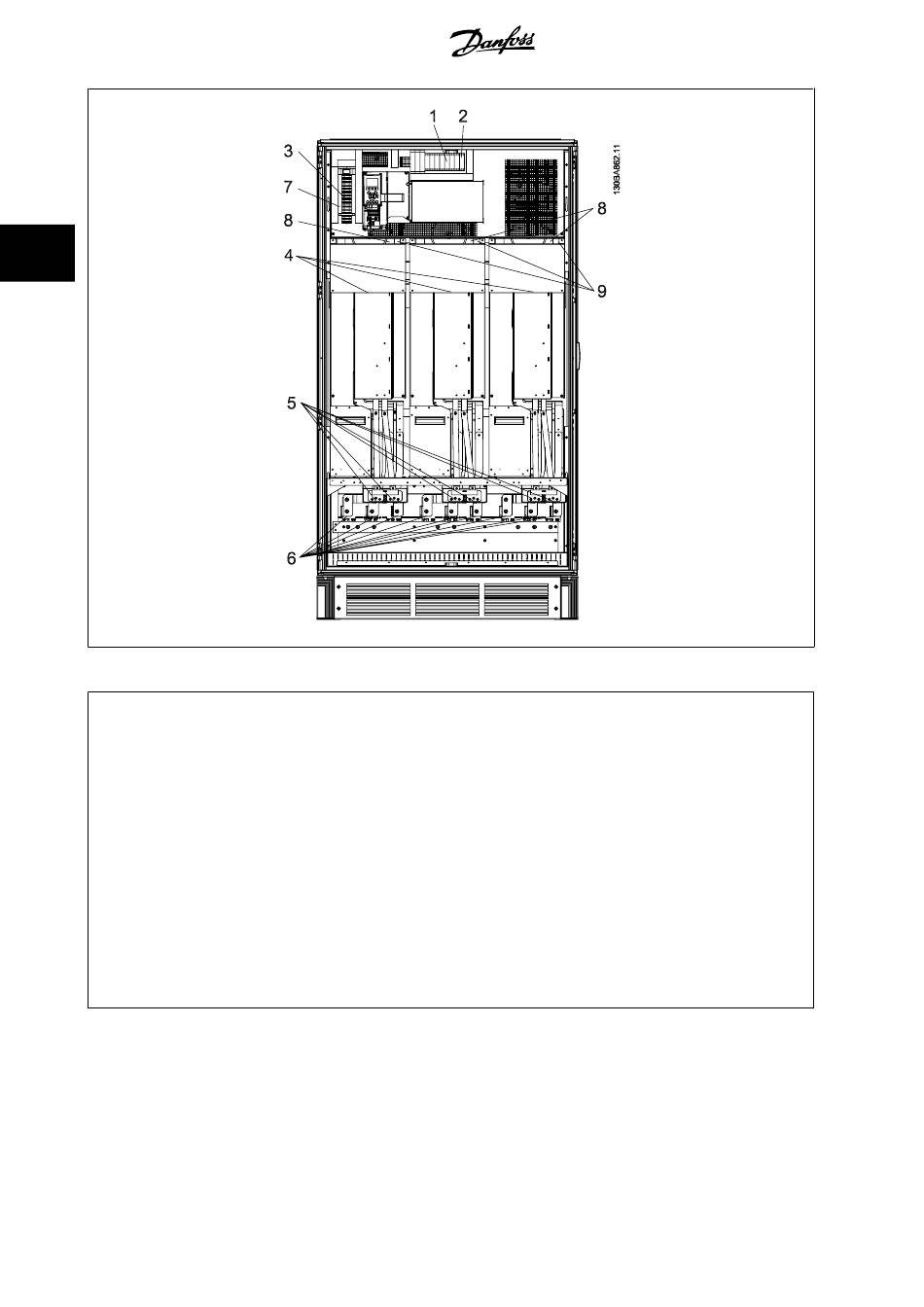

Abbildung 3.43: Wechselrichterschrank, Gehäuse F2 und F4
1) Externe Temperaturüberwachung
2) AUX-Relais
01 02 03
04 05 06
3) NAMUR
4) AUX-Lüfter
100 101 102 103
L1 L2 L1 L2
5) Bremse
-R +R
81 82
6) Motor
U V W
96 97 98
T1 T2 SR
52
