Anhang D: Zentralen-Erwei-
terungsplatine comslave 400

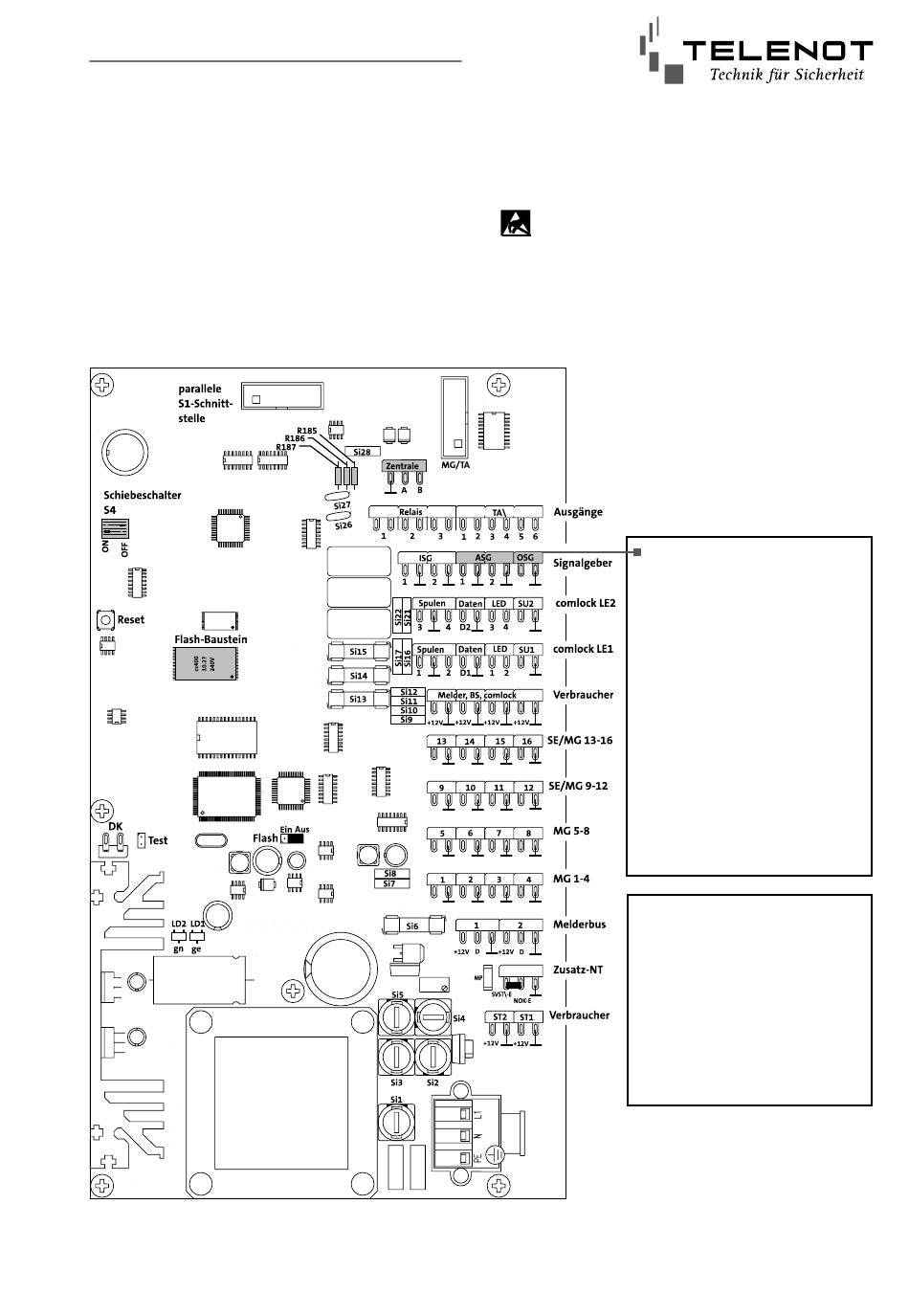

Die Erweiterungsplatine comslave 400 ist zum
Einbau in die EMZ complex 400H in den Gehäusety-
pen S10/2, S11 und S12 vorgesehen. Grundsätzlich
besitzt die Platine comslave 400 die gleichen Merk-
male und Funktionen wie die EMZ complex 400H, ist
aber an die Anforderungen als Erweiterungsplatine
angepasst.
2
1
Installationsleitungen sollten nicht über Platinen
geführt werden, sondern an der Innenseite des Ge-
häuses entlang um die Einkopplung von Störsignalen
so gering wie möglich zu halten.
Entladen Sie sich zuvor durch Berühren von ge-
erdeten Metallteilen um Schäden an Halbleiter-
bauteilen durch elektrostatische Entladungen
(ESD) zu vermeiden.
Beim comslave 400 werden die
Signalgeberausgänge ASG1/2
und OSG in der Regel nicht zum
Anschluss von Signalgebern
benötigt und sind somit für
andere Funktionen nutzbar.
Widerstände
Damit im ausgeschalteten
Zustand der Ausgänge kein
Überwachungsstrom fließt
(notwendig bei Signalgebern),
müssen die Widerstände R185
(ASG1), R186 (ASG2) und R187
(OSG) aufgetrennt bzw.
entfernt werden.
Siehe dazu auch Kap. 5.5.2.
Deckelkontakt
Der Deckelkontakt DK wird
nur benötigt, wenn die Platine
comslave 400 ohne die
complex 400H in einem
Gehäuse eingebaut ist. Wird
der Deckelkontakt nicht benö-
tigt, kann er kurzgeschlossen
bzw. mit der Software
compasX deaktiviert werden.
1
2
85
