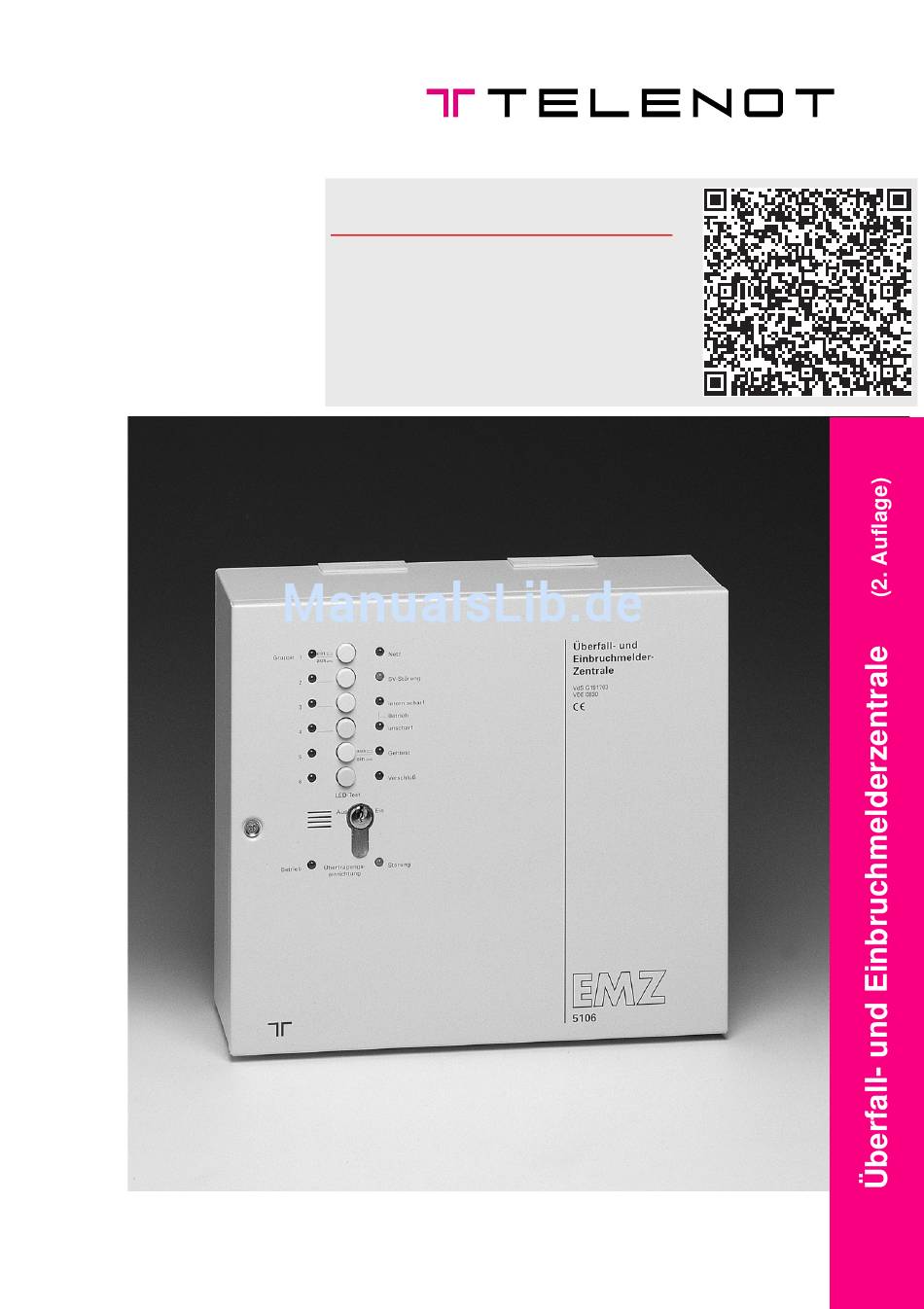

Technische Beschreibung
Montage- und
Bedienungsanleitung
EMZ 5106
Technology for life safety and security
Ihr Partner in allen
Sicherheitsfragen
Internet: www.igs-hagen.de
Email: info@igs-hagen.de
Für den Errichter
IGS
IGS -
Industrielle Gefahren-
meldesysteme GmbH
Hördenstraße 2
58135 Hagen
Tel.: +49 (0)2331 9787-0
Fax: +49 (0)2331 9787-87

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für telenot EMZ 5106

Inhaltszusammenfassung für telenot EMZ 5106

  • Seite 1 Montage- und Bedienungsanleitung Technology for life safety and security IGS - Industrielle Gefahren- meldesysteme GmbH Ihr Partner in allen Sicherheitsfragen Hördenstraße 2 58135 Hagen Internet: www.igs-hagen.de Tel.: +49 (0)2331 9787-0 EMZ 5106 Email: info@igs-hagen.de Fax: +49 (0)2331 9787-87 Für den Errichter...

  • Seite 2: Inhaltsverzeichnis

    Flachbandleitungssatz mit Montagematerial (Art.-Nr.: 100091292) Zum Einbau eines Übertragungsgerätes. -Anschlussleitungssatz mit Montagematerial (Art.-Nr.: 100090700) Zusätzlich zum Einbau von ISDN-ÜG T 7516 D in EMZ 5106. Flachbandleitungssatz mit Montagematerial (Art.-Nr.: 100091360) Zum Einbau eines S 7002 Q (M) in EMZ 5106.

  • Seite 3: Kurzbeschreibung

    • Rückstellung der Sabotage-Meldergruppe nur durch den Errichter. Für den Einsatz der Zentrale EMZ 5106 in Österreich ist die Zusatzplatine OEZP zwingend notwendig, um den Betrieb gemäß den VSÖ-Richtlinien realisieren zu können. Um die Stromaufnahme gering zu halten und eine hohe Störspannungssicherheit zu erreichen, ist die Schaltung in CMOS-Technik ausgeführt.

  • Seite 4: Technische Daten

    Seite 4 TECHNISCHE DATEN Betriebsspannung Netz 230 (195 - 253) V AC Schutzklasse der Zentrale I (Schutzerdung) Funktionskleinspannung mit sicherer Trennung Frequenz 50 bis 60 Hz Leistungsaufnahme max. 35 VA Betriebsnennspannung 12 V DC Betriebsspannungsbereich 10,5 bis 15 V DC Maximaler Dauerstrom 450 mA (VdS-Richtlinien der für externe Verbraucher...

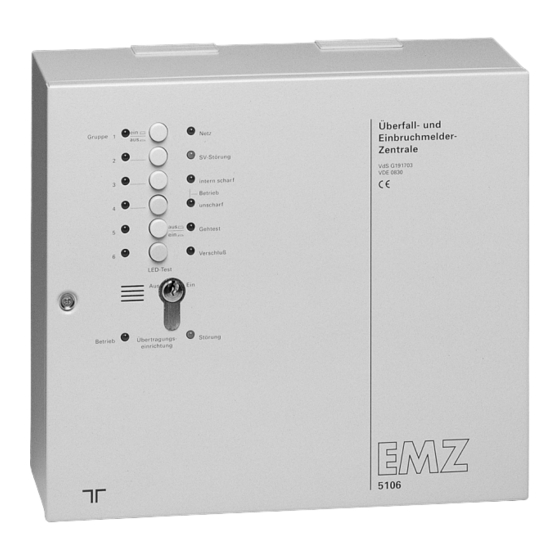

  • Seite 5: Mechanischer Aufbau

    (Akku 12 V/6,5 Ah). In der Gehäusetür ist das Bedienteil eingebaut. An der Innenseite der Tür befinden sich vier Gewindebuchsen zur eventuellen Montage eines TELENOT-Übertragungs- gerätes (AWAG, AWUG, ISDN-ÜG). Die Rückwand der Zentrale hat eine Öffnung, die bei einem einge- bauten Übertragungsgerät das Überbauen der Anschlussdose ermöglicht.

  • Seite 6: Energieversorgung

    Seite 6 ENERGIEVERSORGUNG Die EMZ 5106 besitzt eine Stromversorgung nach VdS Klasse A, welche auf der Leiterplatte der Zentrale integriert ist. Diese versorgt die Zentrale sowie die angeschlossenen externen Verbraucher und liefert die Ladespannung für den Akkumulator. Die Ladespannung ist werkseitig auf 13,65 V DC eingestellt und muß in der Regel nicht angeglichen werden.

  • Seite 7: Bedien- Und Anzeigeelemente

    Seite 7 BEDIEN- UND ANZEIGEELEMENTE - Eingebauter Schlüsselschalter Dieser dient zur Rücksetzung des Summers durch Betätigung des Schlüssels in Stellung “AUS” für ca. 1 s. Zur Rückstellung der Meldergruppenanzeigen, einschließlich der Sabotage-Meldergruppe sowie der angeschlossenen Melder nach einem Alarm, muß der Schlüssel > 4 s in Stellung “AUS” betätigt werden (siehe hierzu auch Kapitel 11.4).
  • Seite 8 Seite 8 - LED Verschluß (rot) Ist die Verschlußlinie (Ruhestromlinie) unterbrochen, d.h. es sind nicht alle Riegelkontakte geschlossen, leuchtet diese Anzeige und die Zentrale kann nicht “Extern-Scharf” geschaltet werden. Bei entsprechen- der Programmierung wird auch eine Intern-Schärfung verhindert. Eine Auslösung der Verschlußlinie im Scharf-Zustand führt nicht zu einem Alarm.

  • Seite 9: Interne Scharfschaltung

    Seite 9 Eingebautes Bedienteil “Gruppe 1 - 4” Sperrschalter eingebauter Summer eingebauter Schlüsselschalter Hinweis: Bei einem Austausch des Schließzylinders ist unbedingt darauf zu achten, daß die Schließnase in Stellung 90° rechts ist und der Zylinder exakt rechtwinklig eingebaut wird. INTERNE SCHARFSCHALTUNG (BEI ANWESENHEIT) Die Zentrale kann mit dem eingebauten Schlüsselschalter “Intern-Scharf”...

  • Seite 10: Externe Scharfschaltung

    EXTERNE SCHARFSCHALTUNG (BEI ABWESENHEIT) Die EMZ 5106 kann mittels einer extern anschließbaren elektromagnetischen Schalteinrichtung “Extern- Scharf” geschaltet werden (siehe hierzu auch Kapitel 11.3). Die Scharfschaltung ist nur möglich, wenn kein schärfungsverhinderndes Kriterium vorliegt, d.h. daß sich alle Meldergruppen im Ruhezustand befinden, und keine Stromversorgungsstörung oder Störung des Übertragungsgerätes vorliegt.

  • Seite 11: Alarmierung

    Seite 11 ALARMIERUNG...
  • Seite 12 Seite 12...
  • Seite 13 Seite 13...

  • Seite 14: Bezeichnung Der Anschlusspunkte Sowie Der Programmier- Und Einstellelemente

    Seite 14 BEZEICHNUNG DER ANSCHLUSSPUNKTE SOWIE DER PROGRAMMIER- UND EINSTELLELEMENTE...

  • Seite 15: Funktionserweiterung Der Emz 5106

    Seite 15 FUNKTIONSERWEITERUNG DER EMZ 5106 MIT ZUSATZPLATINE OEZP Durch Aufstecken dieser Zusatzplatine kann die EMZ 5106 um folgende Funktionsmerkmale erweitert werden: Erstmelderkennung, Einschalt- und Alarmverzögerung bei Extern-Schärfung, Rückstellung der Sabotage-Meldergruppe nur durch Errichter. Diese Funktionsmerkmale werden zwingend benötigt, wenn die Zentrale in Österreich gemäß den VSÖ-Richt- linien betrieben wird.

  • Seite 16: Aus- Und Eingänge

    Seite 16 AUS- UND EINGÄNGE Rechts von den Anschlußpunkten ist jeweils die innere Schaltung der Zentrale dargestellt.
  • Seite 17 Seite 17 Der Anschluss eines elektromechanischen Sperrelementes ist sinngemäß vorzunehmen. Relaisfunktionen Relaisfunktion ist programmierbar mit SE5: a) Relais spricht an bei Überfall für 3 Minuten (wieder- holend) b) Relais spricht an wie die akustischen Signalgeber c) Relais spricht an bei Externalarm bis zur Unscharf- schaltung d) Relais spricht an bei Intern- oder Externalarm bis zur manuellen Rückstellung...
  • Seite 18 Seite 18...

  • Seite 19: Abgesetztes Bedienteil Abt 5106 Bzw

    Seite 19 ABGESETZTES BEDIENTEIL ABT 5106 BZW. SPERRBEDIENTEIL SBT 5106 (Art.-Nr.: ABT5106 aP 100077231 / uP 100077230) / (Art.-Nr.: SBT5106 aP 100077233 / uP 100077232) Mit diesen Bedienteilen können die Schlüsselschaltfunktion (Intern-Schärfung), der Summer sowie die Anzeigen (außer der Gehtestfunktion) von der Zentrale abgesetzt werden. Die Stromversorgungs- und Übertragungsgerätestörung sind dabei als Sammelanzeige-LED ausgeführt.

  • Seite 20: Anschlussbeispiele

    Seite 20 ANSCHLUSSBEISPIELE Anschluss eines Melders mit Logik Melder, die durch kurzzeitiges Unterbrechen der Meldergruppenleitung gelöscht werden, z.B. Glasbruch- melder, benötigen beim Anschluss an MG 1 bis 4 keine Schaltungsvorkehrungen zur Löschung, da die Zentrale diesen Vorgang selbsttätig ausführt. Angezeigt wird dies durch kurzes Aufleuchten der MG LED 1 bis 4 beim Rückstellvorgang.
  • Seite 21 Seite 21 Anschluß eines Impulsschaltschlosses in Verbindung mit einem Impulstüröffner (Der Anschluß eines elektromechanischen Sperrelementes ist sinngemäß vorzunehmen.)
  • Seite 22 Seite 22 Anschluss einer Externen Schärfungseinrichtung z.B. Riegelschaltschloss Anschluss der MGU 8E zur Meldergruppenerweiterung...

  • Seite 23: Anschluß Eines Übertragungsgerätes

    Seite 23 Anschluß eines Übertragungsgerätes Zum Einbau eines TELENOT-Übertragungsgerätes z.B. T 7008 D (VdS), S 7002 Q oder T 7516 in eine Überfall- und Einbruchmelderzentrale EMZ 5106 ist ein vorkonfektionierter Flachbandleitungssatz mit Befestigungsmaterial und Montageanleitung Art.-Nr.: 100091292 erhältlich. Anschlußbeispiel für AWUG T 7008 D (VdS) Beim Anschluß...

  • Seite 24: Technische Änderungen Vorbehalten

    Technische Änderungen vorbehalten...
