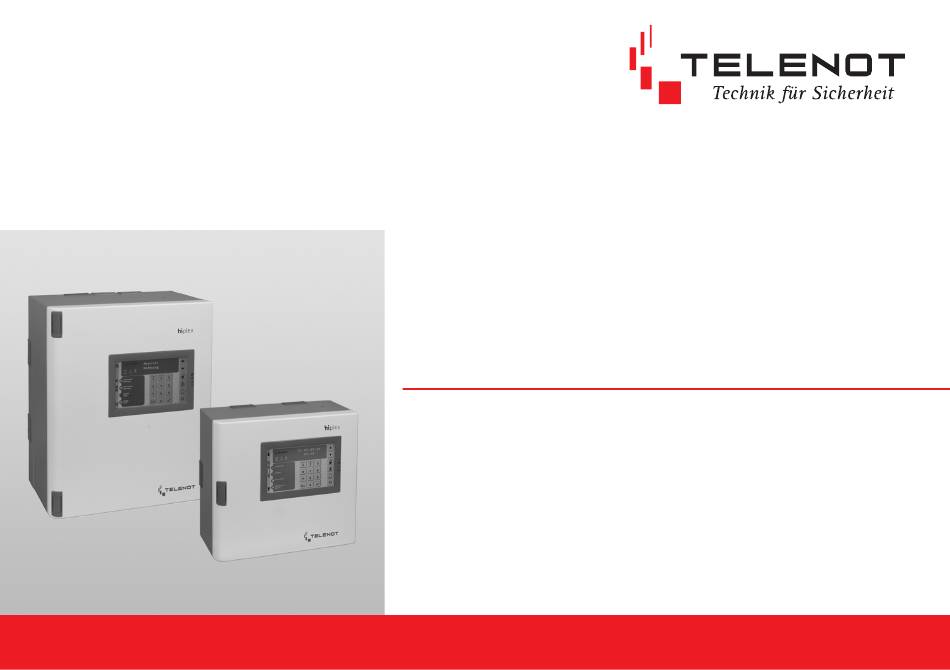

- Seite 1 EINBRUCHMELDERZENTRALE hiplex 8400H BT 800/820 BEDIENUNGSANLEITUNG Version (03) deutsch...
-
Seite 2: Benutzerhinweise
Benutzerhinweise Lesen Sie die Bedienungsanleitung vor dem Gebrauch der Einbruchmelderzentrale hiplex 8400H sorgfältig durch und bewahren Sie die Anleitung zum späteren Nachlesen auf. Öffnen Sie das Produkt nicht. Alle Installations- und Wartungsarbeiten dürfen nur von einem Facherrichter durchgeführt werden. Die Bedienungsanleitung beschreibt eine nach den Richtlinien des VdS installierte Einbruchmelderzentrale. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 5.4.5 Meldebereiche abschalten ....26 5.4.6 Übergehen der Scharfschaltverhinderung ..26 Benutzerhinweise . . . . . . . . . . . . . . . . . . . . . . 2 5.4.7 Sabotage rücksetzen . -
Seite 4: Begriffe, Abkürzungen Und Symbole
Begriffe, Abkürzungen und Symbole Begriffe, Abkürzungen und Symbole Austrittszeit/Zutrittszeit Eine Austritts- und Zutrittszeit dient dazu, die Einbruchmelde- 3 .1 Begriffe anlage über ein Bedienteil, das sich innerhalb des zu überwa- chenden Bereiches befindet, scharf oder unscharf zu schalten. Abreißmelder In diesem Fall wird eine Austrittszeit benötigt, um das Objekt Das Gehäuse einer Einbruchmeldeanlage kann mit einem nach der Scharfschaltung am Bedienteil verlassen zu können. - Seite 5 Begriffe, Abkürzungen und Symbole Deckelkontakt Externalarm Die Deckel oder beweglichen Gehäuseteile der Komponenten Eine Alarmierung mit einem extern montierten Signalgeber einer Einbruchmeldeanlage sind mit Deckelkontakten ausge- (Sirene und Blitzleuchte) und/oder das Senden einer Meldung stattet, die das Öffnen der Komponenten erkennen und melden an die beauftragten Stellen.
- Seite 6 Begriffe, Abkürzungen und Symbole HF-Transponder Meldebereich Ein elektronischer Schlüssel zur Bedienung einer elektronischen In einem Meldebereich sind mehrere Meldepunkte Schalteinrichtung. Der Transponder wird für den Schaltvorgang zusammengefasst, um diese am Bedienteil gemeinsam vor den zur Schalteinrichtung gehörenden Leser gehalten. Über anzeigen und (wenn notwendig) abschalten zu können, eine Kurzstrecken-Funkverbindung wird der Transponder iden- z. B.
-
Seite 7: Zwangsläufigkeit
Begriffe, Abkürzungen und Symbole Sperrelement VdS-Klasse Bei scharf geschalteter Einbruchmeldeanlage blockiert das Je nach Gefährdungspotenzial und der Anzahl der Wertsachen im Sperrelement die Zugangstür. Ein unbeabsichtigtes Betreten Gebäude, kann von der Versicherung für die Einbruchmeldeanlage des Überwachungsbereiches und die damit verbundene eine VdS-Klasse (Schutzklasse) vorschrieben werden. -
Seite 8: Abkürzungen
Begriffe, Abkürzungen und Symbole 3 .2 Abkürzungen 3 .3 Symbole Allgemein Wichtiger Hinweis, Gebot = Bedienteil Tipps, Empfehlungen, Wissenswertes EMZ = Einbruchmelderzentrale ÜE = Übertragungseinrichtung Keine VdS-gemäße Verwendung Bereichsstatus Legende = Extern Alarm Handlungsablauf = Extern Austrittszeit Schalteinrichtung = Extern scharf = Extern Zutrittszeit Summer = Intern Alarm... -
Seite 9: Grundlagen Einbruchmeldeanlage
Grundlagen Einbruchmeldeanlage Grundlagen Einbruchmeldeanlage Die ÜE (Übertragungseinrichtung) übermittelt Alarm-, Zustands- und Störungsmeldungen zu einer beauftragten 4 .1 Aufbau Stelle, z. B. Wach- und Sicherheitsdienst. Zur Übermittlung nutzt die ÜE das Telekommunikationsnetz. Extern-Signalgeber Blitzleuchte Sirene Meldungen an den Betreiber vor Ort werden auf dem Display des Bedienteils angezeigt. -
Seite 10: Sicherungsbereiche
Grundlagen Einbruchmeldeanlage 4 .2 Sicherungsbereiche 4 .3 Schärfungszustände 4 .3 .1 Extern scharf Eine Einbruchmeldeanlage kann mehrere gesicherte Bereiche umfassen. Diese Bereiche können entweder in gegenseitiger Das Objekt ist bei Abwesenheit scharf geschaltet. Abhängigkeit oder völlig unabhängig voneinander scharf oder unscharf geschaltet werden. -
Seite 11: Intern Scharf
Grundlagen Einbruchmeldeanlage 4 .3 .2 Intern scharf 4 .3 .3 Unscharf Das Objekt ist bei Anwesenheit scharf geschaltet. Das Objekt ist nicht scharf geschaltet. Für die interne Scharfschaltung und die anschließende Im unscharfen Zustand der Anlage sind nicht alle Funktionen Unscharfschaltung wird das Bedienteil oder eine interne der Zentrale abgeschaltet. -
Seite 12: Alarmzustand Und Rücksetzung
Grundlagen Einbruchmeldeanlage 4 .4 Melder 4 .3 .4 Alarmzustand und Rücksetzung Nach dem Auslösen eines Intern- oder Externalarms geht die EMZ Damit die EMZ unterschiedliche Gefahrensituationen erkennen in den Alarmzustand. Im Alarmzustand werden die Intern- und/ und melden kann, müssen verschiedenen Meldertyp in der oder Extern-Signalgeber der Anlage angesteuert (max. - Seite 13 Grundlagen Einbruchmeldeanlage Die Gehäuse aller Komponenten sind mit Deckelkontakten Melder Reaktion der Anlage oder ähnlichen Schutzmechanismen versehen, die bei einem Unscharf Intern scharf Extern scharf mechanischen Angriff auf die Komponente einen Sabotage- alarm auslösen. Magnetkontakt von Nur Anzeige Internalarm Externalarm Türen- und Fenstern am Bedienteil Die Rauchwarnmelder lösen bei Aktivierung einen Brand-...
-
Seite 14: Bedienteil
Alarmrücksetzung und zur Eingabe weiterer Steuerbefehle Anzeigeelemente vorhanden: durch den Betreiber. Für die Bedienung der EMZ bietet TELENOT verschiedene Bedien- teilen an. Informieren Sie sich dazu auf der TELENOT-Homepage M o 1 5 . 0 5 . 1 7 unter www.telenot.de. - Seite 15 Bedienteil Umschaltung Bildschirmseiten Icons Eine Bildschirmseite „Zurück“ Bildschirmseite „Schaltfunktionen“ Bildschirmseite „Übersicht“ Icons Bildschirmseite „Bedienteil“ Icons Farbe Funktion Bildschirmseite „Anzeigeteil 1“ Alarm Blinkt bei ausgelösten und gespeicherten Alarmen Bildschirmseite „Anzeigeteil 2“ Störung Gelb Blinkt bei anstehenden und Eine Bildschirmseite „Vor“ gespeicherten Störungen Gehtest Grün Blinkt bei eingeschaltetem Umschaltung Bildschirmseiten...
- Seite 16 Bedienteil Frei parametrierbare LEDs 1–4 Display-Anzeige M o 1 5 . 0 5 . 1 7 Extern scharfschaltbereit 0 9 : 3 2 Unscharf Display-Anzeige Intern scharf Im Display ist die Zeichenanzahl der Anzeigetexte Alarm begrenzt. Lange Texte werden auf zwei Anzeigen verteilt, die das Display automatisch abwechselnd Frei parametrierbare LEDs 1–4 darstellt.
- Seite 17 Bedienteil Bedientasten LED-Anzeige Blättern (nach oben) Blättern (nach unten) Unscharf schalten Intern scharf schalten LED-Anzeige Extern scharf schalten (wenn freigegeben) LED-Anzeige Farbe Funktion Parametrierbare Taste Betrieb Grün Leuchtet während Betrieb und blinkt während Initialisierung Alarm Blinkt bei ausgelösten und Bedientasten gespeicherten Alarmen Störung Gelb...
-
Seite 18: Bildschirmseite „Anzeigeteil 1/2
Bedienteil 5 .1 .2 Bildschirmseite „Anzeigeteil 1/2“ LED „Meldebereichszustand“: Diese LED (rot) zeigt an, ob mindestens ein Meldepunkt dieses Meldebereiches offen oder in Alarm steht. MB1 (Sabotage) Meldebereich 9 Meldebereichstext: Hier wird der Meldebereichstext ange- Meldebereich 2 Meldebereich 10 zeigt, welcher in der EMZ-Parametrierung hinterlegt wurde. Meldebereich 3 Meldebereich 11 LED „Meldebereich abgeschalten/freigegeben“: Diese LED... -
Seite 19: Bildschirmseite „Übersicht
Bedienteil 5 .1 .3 Bildschirmseite „Übersicht“ 5 .1 .4 Bildschirmseite „Schaltfunktionen“ M o 1 5 . 0 5 . 1 7 Extern scharfschaltbereit 0 9 : 3 2 Unscharf M o 1 5 . 0 5 . 1 7 Intern scharf Tö... -
Seite 20: Einstellungsmenü
Bedienteil 5 .1 .5 Einstellungsmenü Geben Sie den Bedienteilcode (ZE2) ein und bestätigen Sie Ihre Eingabe mit der „Enter“-Taste. Welchen Bedienteilcode Über das Einstellungsmenü lassen sich folgende Parameter (ZE2) Sie verwenden müssen, ist von der Parametrierung anpassen: abhängig. Fragen Sie Ihren Errichter. Summerlautstärke bei Tastendruck Helligkeit des Displays Helligkeit der LED-Anzeige... -
Seite 21: Aufbau Bt 820
Bedienteil 5 .2 Aufbau BT 820 LED-Anzeige Farbe Funktion Betrieb Grün Leuchtet während Betrieb und Das Bedienteil BT 820 besitzt ein zweizeiliges Display, 8 LEDs blinkt während Initialisierung als Sammel- und Kontrollanzeige, eine Folientastatur und einen eingebauten Summer. Alarm Blinkt bei ausgelösten und gespeicherten Alarmen Im Display ist die Zeichenanzahl der Anzeigetexte begrenzt. -
Seite 22: Zugangsebenen
Bedienteil 5 .3 Zugangsebenen Die Bedienung am Bedienteil ist über Codes geschützt (Code X und Y). Jeder Code ist einer Zugangsebene zugeordnet (ZE2A und ZE2B). Die Zugangsebenen unterscheiden sich anhand der darin verfügbaren Menüpunkte. Menüpunkt Funktion Zugangsebene Zugangsebene mit Code ohne Code ZE2A ZE2B... -
Seite 23: Menüstruktur
Bedienteil 5 .4 Menüstruktur Drücken Sie die „Menü“-Taste. Im Bedienteil werden nur die Menüpunkte dargestellt, die in der jeweiligen Zugangsebene vorhanden sind. Anzeigetest ? Navigieren Sie mit den „Blättern“-Tasten durch das Menü. Gehtest ? Die Darstellung des Bereichsstatus im Meldungs- Um einen Menüpunkt zu öffnen, drücken Sie die „Enter“-Taste. -
Seite 24: Meldungsspeicher
Bedienteil 5 .4 .1 Meldungsspeicher Der Meldungsspeicher beinhaltet folgende Informationen: Status der Sicherungsbereiche Mo 15.05.17 Anstehende Alarme 09:32 Anstehende Störungen Anstehende Warnungen Offene Meldepunkte Bedien.freigabe! Code: ###### 5 .4 .2 Anzeigetest (Zugangsebene: ZE1, ZE2A und ZE2B) Bereichsstatus Unter der Nummer des Sicherungsbereiches steht |Es|Us|Us|Is| der dazugehörige Status in... -
Seite 25: Gehtest
Bedienteil 5 .4 .3 Gehtest 5 .4 .4 Code ändern (Zugangsebene: ZE1, ZE2A und ZE2B) (Zugangsebene: ZE1, ZE2A und ZE2B) Gehtest ? alle Bereiche Code Zu ändernder <aus> ändern ? Code: ###### alle Bereiche <ein> Neuer Code: ###### Sich.Bereich 1 <aus>... -
Seite 26: Meldebereiche Abschalten
Bedienteil 5 .4 .5 Meldebereiche abschalten 5 .4 .6 Übergehen der Scharfschaltverhinderung (Zugangsebene: ZE1 und ZE2B) (Zugangsebene: ZE1 und ZE2B) Meldebereiche Büro Scharf-Verhinde- MK Bürofenster abschalten ? <freigegeben> rung übergehen ? <freigegeben> Büro MK Bürofenster <abgesch. ( IU)> <abgeschaltet> Schlafzimmer MK Haustür <freigegeben>... -
Seite 27: Sabotage Rücksetzen
Bedienteil Das Übergehen der Scharfschaltverhinderung ermöglicht es 5 .4 .7 Sabotage rücksetzen trotz Scharfschaltverhinderung die Einbruchmeldeanlage intern (Zugangsebene: ZE1 und ZE2B) oder extern scharf zu schalten (nicht VdS-gemäß). Hierzu muss der Errichter beim Parametrieren der Einbruchmeldeanlage die maximale Anzahl der offenen Meldepunkte freigeben, für die Kl. -
Seite 28: Ereignisspeicher
Bedienteil 5 .4 .8 Ereignisspeicher Beispiel: Ereignisspeicher Global (Zugangsebene: ZE1 und ZE2B) Ereignissp. ? 0020 07h15 15.05 Global [Einbruchalarm] Ereignissp. ? In 1 (hiplex) VdS relevanten Ereignisse gespeichert, Sich.Bereich 1 Einbruch Ereignissp. ? hiplexplatine Global Scharf-/Unscharfschaltungen oder Zutritt 0021 07h13 15.05 ext.sch. -
Seite 29: Alarmzähler
Bedienteil Im Ereignisspeicher Global werden alle Ereignisse (z. B. Alarme, 5 .4 .9 Alarmzähler Störungen oder Scharf-/Unscharfschaltungen) gespeichert. (Zugangsebene: ZE1 und ZE2B) Neben dem Datum und der genauen Uhrzeit des Ereignisses, sind auf weiteren Seiten zusätzliche Informationen aufgeführt (z. B. welcher Melder den Alarm ausgelöst hat oder von welcher Person die Scharf-/Unscharfschaltung eines Sicherungsbereiches Alarmzähler ? Anzahl Alarme:... -
Seite 30: 5 .4 .10 Transponder Identifizieren
Bedienteil 5 .4 .10 Transponder identifizieren 5 .4 .11 Zylinder Batteriewechsel (Zugangsebene: ZE1 und ZE2B) (Zugangsebene: ZE1 und ZE2B) Tranpond. Ident? Zylinder Batteriewechsel? Funktion "Transponder Ident?" verlangt Funktion "Zylinder Batteriewechsel" nach dem Drücken der Taste"Enter" den verlangt nach dem Drücken der Taste"En- Leser, an dem der Transponder kontak- ter"... -
Seite 31: 5 .4 .12 Servicefreigabe
Bedienteil 5 .4 .12 Servicefreigabe 5 .4 .13 App-Freigabe (Zugangsebene: ZE1 und ZE2B) (Zugangsebene: ZE1 und ZE2B) Servicefreigabe? Servicefreigabe: App-Freigabe ? App-Freigabe: <immer> <gesperrt> Servicefreigabe App-Freigabe: <bis ext scharf> <zeitbegr. 1h> Servicefreigabe <gesperrt> Servicefreigabe Menüpunkt „App-Freigabe“ <zeitbegr. 1h> Mit der App-Freigabe gestatten Sie dem Errichter auf Ihre EMZ zuzugreifen und diese über die App zu bedienen. -
Seite 32: Bedienung Mit Bedienteil
Bedienteil 5 .5 Bedienung mit Bedienteil 5 .5 .1 Extern scharf schalten Die Darstellung des Bereichsstatus im Meldungs- Mo 15.05.17 Grundstellung 09:32 speicher und die Auswahl des Sicherungsbereiches bei der Bedienung der EMZ am Bedienteil sind Drücken Sie die Taste „Extern scharf schalten“. parametrierbar. -
Seite 33: Intern Scharf Schalten
Bedienteil 5 .5 .2 Intern scharf schalten 5 .5 .3 Unscharf schalten Mo 15.05.17 Mo 15.05.17 Grundstellung Grundstellung 09:32 09:32 Drücken Sie die Taste „Intern scharf schalten“. Drücken Sie die Taste „Unscharf schalten“. Code eingeben! Geben Sie den Bedienteilcode ein und bestätigen Sie Code eingeben! Geben Sie den Bedienteilcode ein und bestätigen Sie die Eingabe mit der „Enter“-Taste. -
Seite 34: Extern Scharf Schalten Mit Austrittszeit
Bedienteil 5 .5 .4 Extern scharf schalten mit Austrittszeit 5 .5 .5 Unscharf schalten mit Zutrittszeit Während der Austrittszeit sind nur die zum Austritts- Während der Zutrittszeit sind nur die zum Zutrittsweg weg gehörenden Melder verzögert. Alle anderen Melder gehörenden Melder verzögert. Alle anderen Melder lösen sofort Alarm aus. -
Seite 35: Rücksetzen Alarm, Störung Und Batteriewarnung
Bedienteil 5 .5 .6 Rücksetzen Alarm, Störung und Batteriewarnung Mo 15.05.17 Grundstellung 09:32 Sie können nur Alarme, Störungen und Warnungen Drücken Sie eine beliebige Taste. zurücksetzen, die für das jeweilige Bedienteil und die Bedien.freigabe! Geben Sie den Bedienteilcode ein und bestätigen Sie jeweilige Zugangsebene erlaubt sind. -
Seite 36: Schalteinrichtung
Schalteinrichtung Schalteinrichtung 6 .2 Aufbau Leser comlock R-ED Der Leser comlock R-ED besitzt ein Tastenfeld, einen Transponder- Ein Leser dient zum scharf/unscharf Schalten des Objektes durch bereich, eine dreifarbige LED und einen eingebauten Summer. den Betreiber. Bedient wird der Leser mit einem Transponder, der Eingabe eines Tastaturcodes oder einer Kombination aus beiden Varianten. -
Seite 37: Bedienung Mit Leser
Schalteinrichtung 6 .3 Bedienung mit Leser Halten Sie den Transponder lange (ca. 3 s) vor den Leser (Transponderbereich). Der Abstand darf maximal 6 .3 .1 Extern scharf schalten 10 mm betragen. Bestätigung: Einzelner Piepton des Summers (ca. 0,25 s) Extern scharf schalten mit Transponder und kurzes Aufleuchten der gelben LED (ca. 0,25 s) Darauf folgend: Doppelter Piepton des Summers LED grün (2 x ca. 0,15 s) und doppeltes Aufleuchten der gelben... - Seite 38 Schalteinrichtung Extern scharf schalten mit Tastaturcode Geben Sie den Tastaturcode ein. Jede Zifferneingabe wird mit einem Piepton des Summers (ca. 0,15 s) und einem kurzen Aufleuchten der gelben LED (ca. 0,15 s) LED grün bestätigt. LED rot Bei Falscheingabe drücken Sie die „Esc“-Taste und LED gelb geben Sie den Tastaturcode erneut ein .
-
Seite 39: Unscharf Schalten
Schalteinrichtung 6 .3 .2 Unscharf schalten Halten Sie den Transponder kurz (ca. 1 s) vor den Leser (Transponderbereich). Der Abstand darf maximal Unscharf schalten mit Transponder 10 mm betragen. Bestätigung: Einzelner Piepton des Summers (ca. 0,25 s) und kurzes Aufleuchten der gelben LED (ca. 0,25 s) LED grün LED rot Unscharf (ohne Alarm) LED gelb... - Seite 40 Schalteinrichtung Unscharf schalten mit Tastaturcode Geben Sie den Tastaturcode ein. Jede Zifferneingabe wird mit einem Piepton des Summers (ca. 0,15 s) und einem kurzen Aufleuchten der gelben LED (ca. 0,15 s) LED grün bestätigt. LED rot Bei Falscheingabe drücken Sie die „Esc“-Taste und LED gelb geben Sie den Tastaturcode erneut ein .
-
Seite 41: Bedienung Mit Schaltschloss
Schalteinrichtung 6 .4 Bedienung mit Schaltschloss Unscharf schalten Schließen Sie das Blockschloss auf. 6 .4 .1 Blockschloss Unscharf (ohne Alarm) Extern scharf schalten Die Einbruchmeldeanlage wird unscharf. Schließen Sie das Türschloss zu. oder Schließen Sie das Blockschloss zu. Unscharf (mit anstehendem Alarm) Die Einbruchmeldeanlage wird unscharf. -
Seite 42: Impulsschaltschloss
Schalteinrichtung 6 .4 .2 Impulsschaltschloss Unscharf schalten Stecken Sie den Schlüssel ins Schloss und drehen Sie ihn Extern scharf schalten nach links. Stecken Sie den Schlüssel ins Schloss und drehen Sie ihn Unscharf (ohne Alarm) nach rechts. Die Einbruchmeldeanlage wird unscharf. Extern scharf oder Die Einbruchmeldeanlage wird extern scharf. -
Seite 43: Anlage Lässt Sich Nicht Scharf Schalten, Was Tun
Anlage lässt sich nicht scharf schalten, was tun? Anlage lässt sich nicht scharf schalten, was tun? Display Die Scharfschaltverhinderung wird mit einem intermittie- renden Piepton des Summers (im Wechsel: ca. 0,25 s Ton / LED „Betrieb“ ca. 0,25 s Pause) 10 s lang signalisiert. Betrieb LED „Alarm“ Alarm Für die externe Scharfschaltung: LED „Betrieb“... - Seite 44 Anlage lässt sich nicht scharf schalten, was tun? LED-Anzeige Ursache Was ist zu tun? LED „Betrieb“ leuchtet nicht Die Anlage ist bereits extern scharf geschaltet LED „Alarm“ leuchtet Ein Alarm ist noch nicht Lesen Sie im Meldungsspeicher nach, um welchen Alarm es sich zurückgesetzt handelt.
-
Seite 45: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Da die EMZ in sauberen Innenräumen betrieben wird, fallen in der Regel keine Reinigungsarbeiten an. Sollte dennoch eine Reinigung notwendig sein, wischen Sie das Gehäuse mit einem feuchten, aber nicht nassen, weichen Tuch ab. Verwenden Sie keine scharfen Reinigungsmittel (keine Verdünner). -
Seite 46: Verhalten Im Alarmfall
Verhalten im Alarmfall Verhalten im Alarmfall 9 .2 Alarm bei Anwesenheit (intern scharf geschaltet) 9 .1 Alarm bei Abwesenheit Nicht selbst ausgelöster Alarm (extern scharf geschaltet) Bewahren Sie Ruhe. Nicht selbst ausgelöster Alarm Bei Einbruchmeldeanlagen mit Internalarm ohne Bewahren Sie Ruhe. Fernalarmierung: Schätzen Sie die Situation ein und Bei Einbruchmeldeanlagen mit Externalarm ohne holen Sie Hilfe. - Seite 48 Technische Änderungen vorbehalten...
