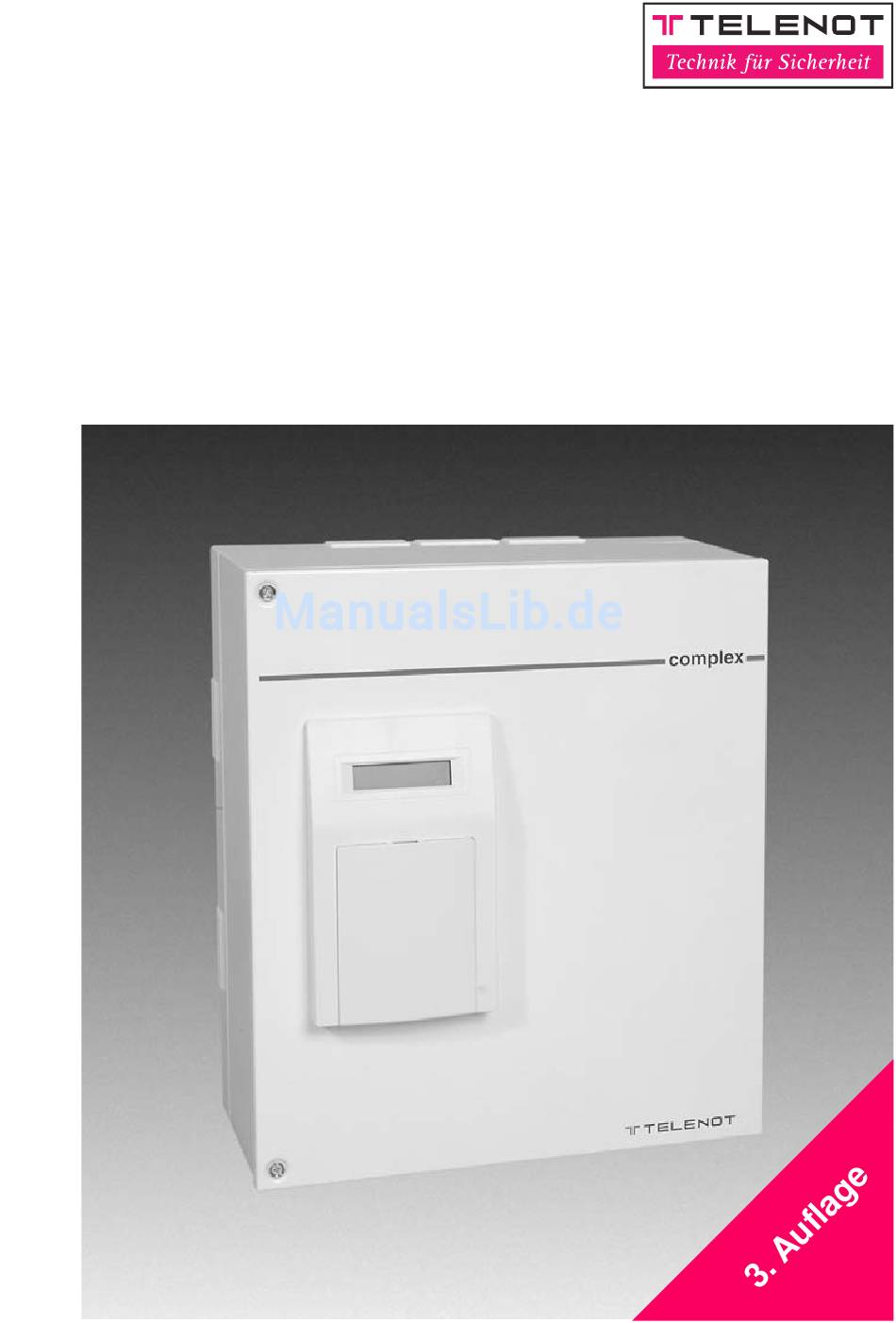

  • Seite 1 Bedienungsanleitung Einbruch-/Überfallmelderzentrale complex 400...
  • Seite 2: Inhaltsverzeichnis

    Seite 2 Inhaltsverzeichnis ALLGEMEINES ..........................3 BEGRIFFE UND ABKÜRZUNGEN ....................4 STRUKTUR EINER EINBRUCHMELDEANLAGE ................6 Komponenten ..........................6 Melder und Alarmierungstypen ....................7 Bereiche ............................8 BETRIEBSZUSTÄNDE ........................9 Unscharf ............................9 Extern scharf ..........................9 Intern scharf ..........................10 Alarmzustand und Rücksetzung ....................
  • Seite 3: Allgemeines

    Potenzielle Täter erkennen meist schon vor einer Tat die Sicherheitsmaßnahmen und werden dadurch von ihrem Vorhaben abgehalten. Über diese Funktionen einer klassischen Einbruch-/Überfallmelderzentrale hinausgehend hilft Ihnen die complex 400 zusätzliche Sicherheit für Leben und Gesundheit sowie gegen ideelle und materielle Verlu- ste zu erlangen. •...
  • Seite 4: Begriffe Und Abkürzungen

    Seite 4 BEGRIFFE UND ABKÜRZUNGEN Alarm Signalisieren eines in der Einbruchmeldeanlage eingetretenen Zustands, der die Einleitung gefahrenabwehrender Maßnahmen erforderlich macht. Alarmzähler Eine in der EMZ eingebaute nicht rücksetzbare Zähleinrichtung, die bei jeder Einbruch-, Überfall- oder Sabotage-Alarmierung weiter zählt. Außenhautüberwachung Überwachung aller Zugänge, Fenster und sonstigen Öffnungen sowie Wände, Decken und Böden durch entsprechende Melder (Glasbruch, Fensterkontakte).
  • Seite 5 Seite 5 Instandhaltung Maßnahmen zur Bewahrung und Wiederherstellung des funktionstüchtigen und ordnungsgemäßen Zustands der gesamten Einbruchmeldeanlage. Die Instandhal- tung wird im Allgemeinen durch regelmäßigen Wartungs- und Reparaturservice durch die Errichterfirma sichergestellt. Kontakte Fenster- und Türkontakte sind in der Regel als Magnetkontakte ausgeführt. LED-(Anzeigen) Licht Emittierende Dioden (Leuchtdioden) sind sehr zuverlässige und im Gegensatz zu Glühlampen sehr langlebige und energiesparende elektronische Bauteile.
  • Seite 6: Struktur Einer Einbruchmeldeanlage

    Bewegungs- melder Intern- signalgeber Überfall- melder Fensterkontakt(e) Bedienteil Glas- bruchmelder ÜG complex 400 Netzteil mit Türkontakt(e) Notstrom-Akku Schalt- einrichtung 230 V Netz- Telefon anschluss Anschluss Die EMZ (Einbruchmelderzentrale) steuert und überwacht sämtliche Funktionen. Sie versorgt die ge- samte Anlage mit elektrischer Energie. Dazu besitzt die Zentrale ein eingebautes Netzteil, welches die 230 V-Netzspannung in eine Gleichspannung von 12 V umsetzt.
  • Seite 7: Melder Und Alarmierungstypen

    Alarm” gemeldet wird (in der Skizze Kap. 3.1 nicht dargestellt). 2) Die Funktion des “Alarmierungstyps Brand” ist eine Zusatzfunktion der Einbruch-/Überfallmelder- zentrale complex 400. Durch die Anwendung dieser Funktion wird die Anlage nicht zu einer Brand- meldeanlage gemäß VDE 0833 / Teil 2, DIN 14675 oder EN 54-2.
  • Seite 8: Bereiche

    Abhängige Bereiche werden auch “Teilbereiche” genannt, unabhängige Bereiche werden “Sicherungs- bereiche” genannt. Die Zentrale complex 400 kann insgesamt bis zu 8 Bereiche und einem Z-Bereich verwalten. Beispiel für eine Anlage mit einem Sicherungsbereich und einem Teilbereich in einer Bank Ein abhängiger Bereich (Teilbereich) ist in die Zwangsläufigkeit eines Sicherungsbereiches einbezogen, wird aber unabhängig von diesem über eine eigene Schalteinrichtung scharfgeschaltet.
  • Seite 9: Betriebszustände

    Seite 9 BETRIEBSZUSTÄNDE Unscharf Im unscharfen Zustand der Anlage sind nicht alle Funktionen der Zentrale abgeschaltet. Wichtige Funk- tionen bleiben ständig in Betrieb: • Die Meldebereiche zeigen im unscharfen Betriebszustand am Bedienteil ständig ihren momentanen Zustand an. • Die Zentrale überwacht ständig die Leitungsverbindungen zu den Bedienteilen, zu den Schaltein- richtungen sowie zu den externen Signalgebern.
  • Seite 10: Intern Scharf

    Seite 10 Intern scharf Soll die Anlage bei Anwesenheit scharfgeschaltet werden, kann dies am Bedienteil oder an einer anderen Intern-Schalteinrichtung erfolgen. Ist die Anlage intern scharfgeschaltet, können bestimmte Melde- punkte abgeschaltet (gesperrt) sein um Räume im Objekt bege- hen zu können. Wird im intern scharfgeschalteten Zustand ein Alarm ausgelöst, erfolgt nur eine Alarmierung durch den innerhalb des Objekts installierten akustischen Intern-Signalgeber.
  • Seite 11: Das Bedienteil Bt 400

    Seite 11 DAS BEDIENTEIL BT 400 Das Bedienteil BT 400 dient zur Anzeige von Betriebszuständen, Alarmen oder Störungszuständen und zur Scharf-/Unscharfschaltung, Alarm-Rücksetzung und Eingabe weiterer Steuerbefehle durch den Betreiber. Das Bedienteil besitzt dazu eine 2-zeilige beleuchtete LCD-Anzeige und 8 Anzeige-LED als Sammel- und Kontrollanzeigen sowie eine Folientastatur und einen eingebauten Summer.
  • Seite 12: Menüstruktur

    Seite 12 Menüstruktur...
  • Seite 13: Zuständigkeitsebenen

    Seite 13 Zuständigkeitsebenen Die gesamte Tastatureingabe einschließlich des Scharf-/Unscharfschaltens ist über persönliche Codes geschützt. Diesen Codes können vom Errichter drei unterschiedliche Zuständigkeitsebenen (E1-E3) zugeordnet werden, so dass nur bestimmte Funktionen ausführbar sind. Zuständigkeitsebenen Bedienfreigabe nach Codeeingabe Funktionen Code X Code Y Code Z Anzeige des Bereichsstatus (scharf / unscharf) Anzeige von Alarmen, Störungen, Meldungen (rücksetzbar nur in Ebene 2)
  • Seite 14: Bedienung Der Anlage

    Seite 14 Bedienung der Anlage 5.3.1 Anzeigen des Meldungsspeichers Abhängig von der Parametrierung kann sich der Bedienablauf und die Textdarstellung unterscheiden. Grundstellung Di 21.01.03 15:25 Code eingeben und bestätigen Bedienfreigabe Code: ###### bzw. bei Parametrierung “ohne Code” erfolgt sofort die Anzeige des Bereichsstatus Bereichsstatus B2: xxxxxxxxx...
  • Seite 15: Rücksetzen Alarme / Störung

    Seite 15 5.3.2 Rücksetzen Alarme / Störung Beim Auftreten eines Alarms oder einer Störung piept im unscharf- / intern scharfgeschalteten Zustand der Summer alle 2 s. • Der Summer kann entweder durch Codeeingabe bzw. bei Parametrierung “ohne Code” mit jeder beliebigen Taste rückgesetzt werden.
  • Seite 16: Menüauswahl

    Seite 16 5.3.3 Menüauswahl Grundstellung Di 21.01.03 15:25 Code eingeben und bestätigen Bedienfreigabe Code: ###### bzw. bei Parametrierung “ohne Code” erfolgt sofort die Anzeige des Bereichsstatus Bereichsstatus B2: xxxxxxxxx unscharf 1 2 3 4 5 6 7 8 EsUs Je nach Zuständigkeitsebene stehen dem Betreiber unterschiedlich viele Menüs zur Verfügung (siehe Kap.
  • Seite 17 Seite 17 Ab Menü “Melde-Bereich sperren” beginnt die Zuständigkeitsebene E2. Menü Melde-Bereich sperren Meldebereich gesperrt / nicht gesperrt M-Ber. sperren ? Schlafzimmer Auswahl mit der Taste gesperrt (IU) < zurück mit Bsp. Schlafzimmer ist gesperrt (abgeschaltet) bei intern scharf + unscharf, d.h. im intern scharfgeschalteten und im unscharfen Zustand ist dieser Bereich begehbar (siehe Kap.
  • Seite 18 Seite 18 Ab dem Menü “Ereignisspeicher” beginnt die Zuständigkeitsebene E3 (nur mit Code erreichbar) Menü Ereignisspeicher Auslesen des Ereignisspeichers Ereignissp. ? 0000 05h25 06.08 unscharf Ber.1 mit der Taste weitere Informationen auf Mustermann der nächsten Anzeigeseite comlock-Leser 1 0001 05h20 06.08 Fenster Buero MA MG02 Bereich1...
  • Seite 19: Intern-Scharf- Und Unscharf-Schaltung

    Seite 19 Intern-Scharf- und Unscharf-Schaltung In der Regel kann am Bedienteil nur die Intern-Scharf-/Unscharf-Schaltung durchgeführt werden. Intern-Scharfschaltung ohne Code Int. schärfen ok ! Int.Scharf Intern-Scharfschaltung mit Code Ziffern-Eingabe Int. schärfen Int. schärfen Code: ok ! Int.Scharf (max. 6 Ziffern) wird nur benötigt, wenn Code weniger als 6 Ziffern hat Unscharf-Schaltung ohne Code Unscharfschalten...
  • Seite 20: Summer

    Seite 20 Summer Im Bedienteil und an der Schalteinrichtung ist ein Summer eingebaut. Die unterschiedlichen Pieptöne sind in der nachfolgenden Tabelle zusammengefasst: Summer Scharfschaltquittierung: extern scharf piep intern scharf Schaltein- richtung Schärfungsverhinderung piep ungültiger Scharfschaltversuch 0,25 s Ton / Es liegt eine Störung vor oder ein Melder befindet 0,25 s Pause sich nicht in Ruhe (z.B.
  • Seite 21: Schalteinrichtungen Zur Extern-Scharfschaltung

    Seite 21 SCHALTEINRICHTUNGEN ZUR EXTERN-SCHARFSCHALTUNG Für die Extern-Scharfschaltung können je nach Anwendung und örtlichen Gegebenheiten unterschiedli- che Schalteinrichtungen installiert sein. Entsprechend sind auch unterschiedliche Funktionsabläufe gegeben. Die Handhabung und die unterschiedlichen Schalteinrichtungen ist in den nachfolgenden Unterkapiteln getrennt dargestellt. Bitte lassen Sie sich vom Errichter die in Ihrer Anlage verwendete(n) Schalteinrichtung(en) kennzeichnen! Bei höheren Risiken fordert der Versicherer eine zweistufige Unscharfschaltung.
  • Seite 22: Comlock Hf-Transponder

    Seite 22 comlock HF-Transponder Scharfschalten piep Scharfschaltvorgang: gelb HF-Transponder am Lesekopf der Leseeinheit bis zum Doppel- piep des Summers anlegen (ca. 3 s). --> lange Betätigung Scharfschaltbestätigung: piep Eine erfolgreiche Schärfung wird mit einem 3 s langen Piepton gelb bestätigt. oder piep Schärfungsverhinderung:...
  • Seite 23: Comlock Tastaturleser

    Seite 23 comlock Tastaturleser Scharfschalten Scharfschaltvorgang: Geben Sie Ihren Berechtigungscode ein. z.B. 4711 Drücken Sie ca. 3 s die Raute-Taste (#) bis piep zum Doppelpiepton des Summers. gelb Einen falschen Berechtigungscode können Sie mit der Stern-Taste ( ) löschen. Scharfschaltbestätigung: piep Eine erfolgreiche Schärfung wird mit gelb...
  • Seite 24: Comlock Hf- / Tastaturleser (2-Stufige Unscharfschaltung)

    Seite 24 comlock HF- / Tastaturleser (2-stufige Unscharfschaltung) Scharfschalten piep Scharfschaltvorgang: gelb HF-Transponder am Lesekopf der Leseeinheit bis zum Doppel- piep des Summers anlegen (ca. 3 s). --> lange Betätigung Scharfschaltbestätigung: piep Eine erfolgreiche Schärfung wird mit einem 3 s langen Piepton gelb bestätigt.
  • Seite 25: Comlock Tastaturleser (Berechtigungscode)

    Seite 25 comlock Tastaturleser (Berechtigungscode) Falscheingabe des Berechtigungscodes Bei Falscheingabe des Berechtigungscodes leuchtet die LED für 1 s gelb. gelb Nach 5 Versuchen mit einem falschen Berechtigungscode wird die Codeeingabe für 15 min gesperrt, während dieser Zeit leuchtet die LED dauernd gelb. Berechtigungscode ändern Bei einem Tastaturleser kann der verwendete Berechtigungscode durch Eingabe des Änderungscodes...
  • Seite 26: Blockschloss

    Seite 26 Blockschloss Scharfschalten Scharfschaltvorgang: 1. Türschloss in Zugangstür zuschließen 2. Blockschloss in Zugangstür zuschließen Scharfschaltbestätigung: piep Eine erfolgreiche Schärfung wird mit einem 3 s langen Piepton bestätigt. oder piep Schärfungsverhinderung: Wird die Schärfung verhindert, piept der Summer intermittierend (0,25 s / 0,25 s). Unscharfschalten piep Unscharfschaltvorgang:...
  • Seite 27: Riegelschaltschloss

    Seite 27 Riegelschaltschloss Scharfschalten Scharfschaltvorgang: Riegelschaltschloss in Zugangstür zuschließen Scharfschaltbestätigung: piep Eine erfolgreiche Schärfung wird mit einem 3 s langen Piepton bestätigt. oder piep Schärfungsverhinderung: Wird die Schärfung verhindert, piept der Summer intermittierend (0,25 s / 0,25 s). Unscharfschalten piep Unscharfschaltvorgang: Riegelschaltschloss aufschließen Anlage ist unscharf...
  • Seite 28: Blockschloss / Tastaturleser (2-Stufige Unscharfschaltung)

    Seite 28 Blockschloss / Tastaturleser (2-stufige Unscharfschaltung) Scharfschalten Scharfschaltvorgang: 1. Türschloss in Zugangstür zuschließen 2. Blockschloss in Zugangstür zuschließen Scharfschaltbestätigung: piep Eine erfolgreiche Schärfung wird mit einem 3 s langen Piepton bestätigt. oder piep Schärfungsverhinderung: Wird die Schärfung verhindert, piept der Summer intermittierend (0,25 s / 0,25 s). Unscharfschalten (2-stufig) Freigabe zum Unscharfschalten: Geben Sie Ihren Berechtigungscode ein.
  • Seite 29: Schlüsselschalter (Schaltschloss)

    Seite 29 Schlüsselschalter (Schaltschloss) Scharfschalten Scharfschaltvorgang: durch Rechtsdrehung des Schlüsselschalters (danach Schlüssel abziehen) Scharfschaltbestätigung: piep Eine erfolgreiche Schärfung wird mit einem 3 s langen Piepton bestätigt. oder piep Schärfungsverhinderung: Wird die Schärfung verhindert, piept der Summer intermittierend (0,25 s / 0,25 s). Unscharfschalten piep Unscharfschaltvorgang:...
  • Seite 30: Schalteinrichtung In Schleuse, Bedienungsweg

    Seite 30 Schalteinrichtung in Schleuse, Bedienungsweg Schleuse Zugangsbereich zum überwachten Bereich Im Schleusenbereich dürfen sich keine zu sichernden Objekte befinden. Im Schleusenbereich ist die Extern-Schalteinrichtung installiert. Alle in diesem Bereich installierten Melder besitzen eine Einschaltverzögerung. Während dieser Zeit kann die Extern-Scharfschaltung erfolgen und der Schleusenbereich verlassen werden ohne einen Alarm auszulösen.
  • Seite 31: Verhalten Im Alarmfall

    Seite 31 VERHALTEN IM ALARMFALL Bei Abwesenheit (Anlage ist extern scharf) ! ! ! ! ! nicht selbst ausgelöster Alarm: ⇒ Ruhe bewahren. ⇒ Das Eintreffen der beauftragten Stelle (z.B. Wachdienst) abwarten. ⇒ Niemals allein das Objekt begehen. ⇒ Sollte die Anlage ohne Übertragungsgerät ausgeführt sein, d.h. der Alarm wird nicht automatisch zu einer beauftragten Stelle weitergeleitet: Holen Sie Hilfe ! ! ! ! ! ! selbst ausgelöster Alarm:...
  • Seite 32: Anlage Lässt Sich Nicht Scharf Schalten, Was Tun

    Seite 32 ANLAGE LÄSST SICH NICHT SCHARF SCHALTEN, WAS TUN? (Schärfungsverhinderung) Beim Versuch des Scharfschaltens ertönt das pulsierende Summersignal (0,25 s / 0,25 s). piep Beachten Sie die Anzeigen am Bedienteil! • LED “Betrieb” muss immer grün leuchten. • LED “1” muss grün leuchten, wenn die EMZ für eine externe Scharfschaltung bereit ist.
  • Seite 33: Wartung Und Pflege Der Anlage

    Seite 33 WARTUNG UND PFLEGE DER ANLAGE • Da die Einbruchmelderzentrale in sauberen Innenräumen betrieben wird, fallen in der Regel keine Reinigungsarbeiten oder andere äußere Wartungsarbeiten an. Allenfalls darf das Äußere des Zentralengehäuses mit einem leicht feuchten, aber nicht nassen, weichen Tuch vorsichtig abge- wischt werden.
  • Seite 34: Konformitätserklärung

    Seite 34 KONFORMITÄTSERKLÄRUNG Benötigen Sie eine EG-Konformitätserklärung für die complex 400 können Sie diese unter info@telenot.de anfordern.
  • Seite 35 Seite 35...
  • Seite 36: Technische Änderungen Vorbehalten

    Technische Änderungen vorbehalten...
