telenot complex 216H Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für complex 216H:
Inhaltsverzeichnis

Werbung

Quicklinks

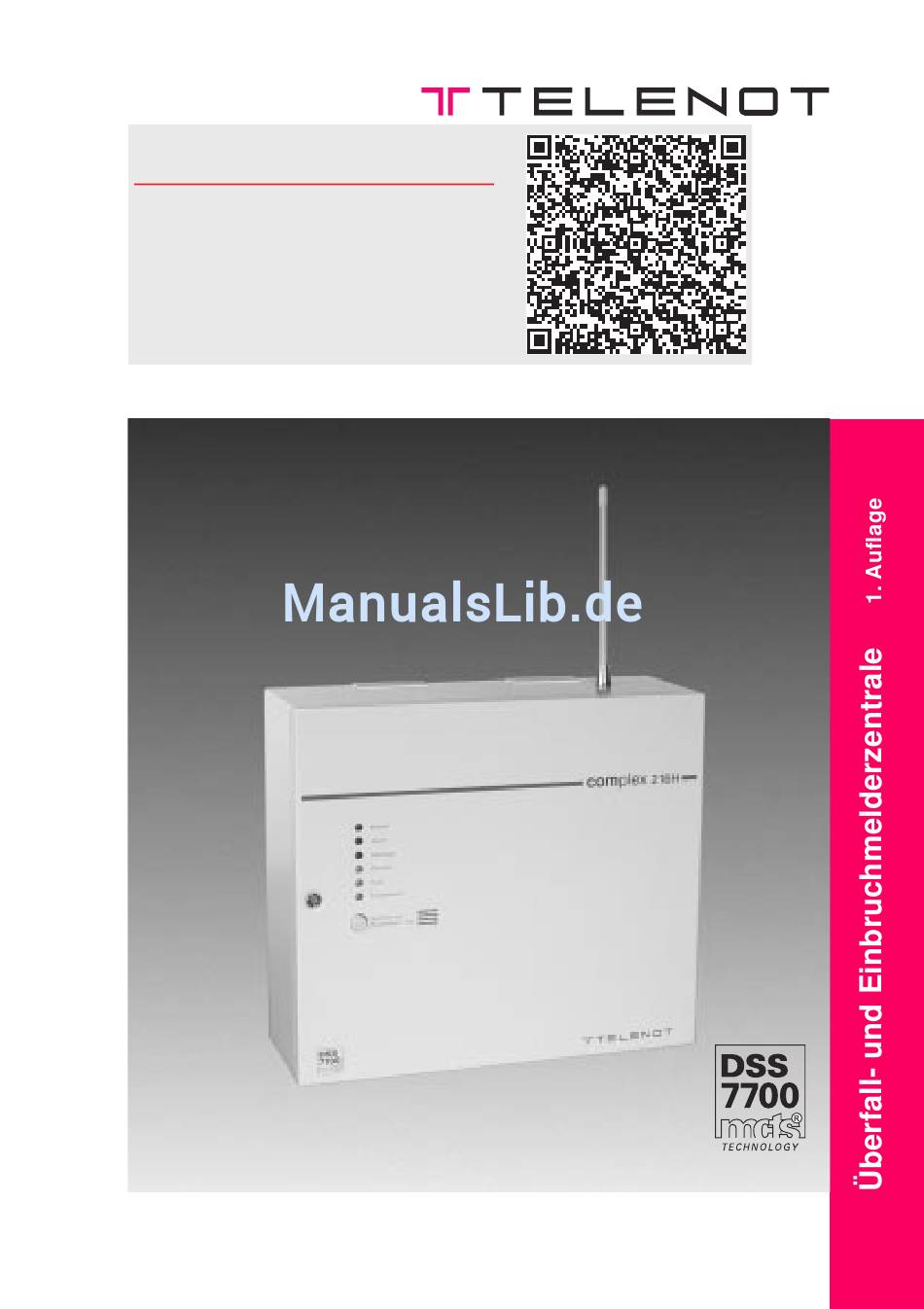

Bedienungsanleitung
Technology for life safety and security
Ihr Partner in allen
Sicherheitsfragen
Internet: www.igs-hagen.de
Email: info@igs-hagen.de
complex 216H
IGS
IGS -
Industrielle Gefahren-
meldesysteme GmbH
Hördenstraße 2
58135 Hagen
Tel.: +49 (0)2331 9787-0
Fax: +49 (0)2331 9787-87
Für den Betreiber

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für telenot complex 216H

Inhaltszusammenfassung für telenot complex 216H

  • Seite 1 Bedienungsanleitung Technology for life safety and security IGS - Industrielle Gefahren- meldesysteme GmbH Ihr Partner in allen Sicherheitsfragen Hördenstraße 2 58135 Hagen Internet: www.igs-hagen.de Tel.: +49 (0)2331 9787-0 Email: info@igs-hagen.de Fax: +49 (0)2331 9787-87 complex 216H Für den Betreiber...

  • Seite 2: Inhaltsverzeichnis

    3.3.3 Summer ....................... 20 comlock Leseeinheit ..................21 3.4.1 Bedienfunktionen ..................21 3.4.2 Anzeige-LED ....................23 Einbruchmelderzentrale complex 216H ............24 3.5.1 Bedienfunktionen ..................24 3.5.2 Anzeige LED ....................24 BEDIENUNG ..................25 Voraussetzungen für die Scharfschaltung ............25 4.1.1 Erfüllung der Zwangsläufigkeit ..............
  • Seite 3 Seite 3 Inhaltsverzeichnis WARTUNG UND PFLEGE DER ANLAGE ......... 30 STÖRUNGSBEHEBUNG - FEHLERSUCHE ........31 Störungsanzeige am (Funk-) Bedienteil ............31 Störungsanzeige am Mobilen Bedienteil comlock MBT 7740 ......33 Störungsanzeige am Mobilen Bedienteil comlock MBT 7741 ......33 Störungsanzeige an der Einbruchmelderzentrale ........... 35 BEGRIFFSERKLÄRUNGEN ..............
  • Seite 4 Deshalb wurde an dieser Stelle auf tiefergehende technische Details verzichtet. Sollten Sie hier nicht erwähnte Detailinformationen benötigen, finden Sie sie in der technischen Beschreibung complex 216H „für den Errichter“ oder in der Beschreibung des Funkalarmsystems Komponenten „für den Errichter“. Für alle kursiv geschriebenen Fachbegriffe finden Sie im...

  • Seite 5: Allgemeines

    Je nach Ausbau der Anlage überwacht die Einbruchmelderzentrale mit den angeschlosse- nen Komponenten ein gesamtes Gebäude, einzelne Gebäudebereiche oder spezielle Ob- jekte wie z.B. Tresore oder Kunstobjekte. Die Überfall- und Einbruchmelderzentrale complex 216H ist eine Hybrid-Zentrale, das heißt, sie verbindet die Vorteile einer konventionellen drahtgebundenen Zentrale mit denen einer Funk-Zentrale.

  • Seite 6: Die Systemkomponenten

    FBT 7720 Mobile Bedienteile Funkbedienteil Funk-Türmodul z.B. für Nebentür complex 216H Hybrid Überfall- und Einbruchmelderzentrale (Funk und Draht) Die Zentrale steuert und überwacht sämtliche Funktionen. Sie kann ein Übertragungsgerät (ÜG) enthalten, das im Alarmfall eine Meldung über ein öffentliches Telefonnetz weiterleitet.
  • Seite 7 Seite 7 complex 216H FunkBedienTeil comlock FBT 7720 Das Funkbedienteil dient der stationären Bedienung der Anlage und stellt Informationen auf einem Display im Klartext dar. An das Funkbedienteil FBT 7720 kann eine Schalteinrichtung angeschlossen werden, z.B. ein Schaltschloss und ein Sperrelement oder ein Blockschloss . Im System können mehrere Funkbedienteile vorhanden sein.
  • Seite 8 Seite 8 complex 216H Infrarotbewegungsmelder Funk comstar F 15 / F 25 Der comstar Infrarotbewegungsmelder steht als Raummelder (F 15) bzw. Streckenmelder (F 25) zur Verfügung und wird für die Raumüberwachung genutzt. Infrarotbewegungsmelder Funk DIS-F 20 und DIS-F 60 Der Infrarotbewegungsmelder ist als Raummelder (DIS-F 20) bzw.

  • Seite 9: Überwachungsarten

    Seite 9 complex 216H ÜBERWACHUNGSARTEN Mit der TELENOT-Einbruchmeldeanlage können unterschiedliche Überwachungsarten verwirklicht werden: - Außenhautüberwachung Hier werden sämtliche Außentüren sowie Fenster bzw. Glasflächen auf unbe- fugtes Öffnen, Durchstiegsversuche oder Glasbruch überwacht. Die wichtigsten Außenhautmelder sind Magnetkontakt e, aktive und passive Glasbruchsensoren Infrarot-Lichtvorhang sowie Körperschallmelder.

  • Seite 10: Bedien- Und Anzeigeelemente

    Seite 10 complex 216H BEDIEN- UND ANZEIGEELEMENTE Betreibercode Die Unscharfschaltung oder die Tastaturfreigabe kann die Eingabe eines Betreibercode s erfordern, deshalb soll hier zunächst diese Funktion allgemein erklärt werden. (Für das Mobile Bedienteil ist der Betreibercode nur für die Unscharfschaltung von Bedeutung.) Für jeden Bereich kann ein eigener Betreibercode programmiert werden.

  • Seite 11: Funkbedienteil Comlock Fbt 7720 Und Bedienteil Comlock Bt 7722

    Seite 11 FBT 7720 / BT 7722 Funkbedienteil comlock FBT 7720 und Bedienteil comlock BT 7722 CLEAR ENTER Diese Bedienteile dienen der stationären Bedienung der Einbruchmeldeanlage und stellen Informationen auf einem Display im Klartext dar. Mit dem Tastenfeld werden die Funktionen auf zwei Arten aktiviert: - über Einzeltastendruck oder - über zwei kurz nacheinander zu drückende Tasten.

  • Seite 12: Bedienfunktionen Über Zwei Kurz Nacheinander Zu Drückende Tasten

    Seite 12 FBT 7720 / BT 7722 Über die Taste „ENTER“ gelangt man in das Menü zum ENTER Ändern des Betreibercode s. Eingabe: alter Code / ENTER, neuer Code / ENTER, nochmals neuer Code / ENTER. Jede eingegebene Ziffer wird mit einem Stern-Symbol auf dem Display bestätigt.
  • Seite 13 Seite 13 FBT 7720 / BT 7722 Technikfunktionen Funktionen wie z.B. das Einschalten einer Außenbeleuchtung können auf einen bestimm- ten Ausgang der Einbruchmelderzentrale programmiert werden. Diesem Ausgang wird dann eine Technikfunktion (z.B. Technikfunktion „T II“) zugewiesen. Die Technikfunktionen I-IV werden über zwei Tasten aktiviert. Die Taste „T“ muss die Aktivierung einleiten.

  • Seite 14: Display

    Seite 14 FBT 7720 / BT 7722 3.1.3 Display Das Display dient dazu, den Status (unscharf, intern oder extern scharf) der Einbruch- meldeanlage bzw. von Teibereichen oder Meldungen anzuzeigen. Anzeige der Schärfungszustände Mit der OFF-Taste wird das Display eingeschaltet. Das nachfolgende Beispiel enthält alle Möglichkeiten der Darstellung von Bereichen. Das Display wird nach 10 s ausgeschaltet.

  • Seite 15: Summer

    Seite 15 FBT 7720 / BT 7722 Bezieht sich die Meldung auf die gesamte System- 01234 FBT komponente, wird der Name der Systemkomponente Netzstörung bzw. der programmierte Text eingesetzt. Bezieht sich die Meldung auf einzelne Meldeeingänge, 01234 FBT/DK wird der Name der Systemkomponente und der Melde- Alarm: Sabotage eingang bzw.

  • Seite 16: Mobiles Bedienteil Comlock Mbt 7740

    Seite 16 MBT 7740 Mobiles Bedienteil comlock MBT 7740 Mit dem MBT 7740 kann die Einbruchmeldeanlage innerhalb und außerhalb des zu si- chernden Objektes bedient werden. Außerdem kann es für Personennotruf und Fernsteue- rung von Garagentor, Beleuchtung usw. verwendet werden 3.2.1 Bedienfunktionen Die Bedienfunktionen des MBT entsprechen im Allgemeinen denen des FBT 7720 bzw.

  • Seite 17: Anzeige Led

    Seite 17 MBT 7740 Reichweitentest: Dieser Test ist in erster Linie zur Bestimmung günstiger Montageorte für Funkkomponenten gedacht. Die Feldstärke der Funkverbindung wird für ca. 10 s angezeigt. Dies geschieht über die eingebauten LED s “I-IV, Z und S”, die dazu in der Art einer Leuchtbalkenanzeige verwendet werden.

  • Seite 18: Summer

    Seite 18 MBT 7740 3.2.3 Summer Der Summer dient der akustischen Wahrnehmung von Hinweissignalen. (1 s Dauerton) - Scharfschaltbestätigung für intern scharf - Scharfschaltbereitschaft nach der Melderabfrage (mit “F” + “EXT”) (3 s Dauerton) - Scharfschaltbestätigung für extern scharf (10 s intermittierend) - Schärfungsverhinderung nur wenn das MBT in der Butler-Funktion (mit “F”...

  • Seite 19: Mobiles Bedienteil Comlock Mbt 7741

    Seite 19 MBT 7741 Mobiles Bedienteil comlock MBT 7741 Das mobile Bedienteil comlock MBT 7741 ist ein einfaches Bedien- und Anzeigegerät. Die Bedienung erfolgt über 4 Tasten, die Anzeige über zweifarbige LED s und einen Sum- mer. Angezeigt werden Schärfungszustände, Alarme und Störungen. 3.3.1 Bedienfunktionen Die Bedienfunktionen des MBT 7741 werden ausschließlich über Einzeltastendruck akti-...

  • Seite 20: Anzeige Led

    Seite 20 MBT 7741 3.3.2 Anzeige LED Der Zustand der Einbruchmelderzentrale wird nach einer Tastenbetätigung durch LED s angezeigt. grün im Haus außer Haus NOTRUF Alarm Störung orange Bitte warten Bitte warten 3.3.3 Summer Der Summer dient der akustischen Wahrnehmung von Hinweissignalen. (1 s Dauerton) - Scharfschaltbestätigung für intern scharf (3 s Dauerton)

  • Seite 21: Comlock Leseeinheit

    Seite 21 comlock-Leseeinheit comlock Leseeinheit HF-Transponder Tip-Key IR-Sender HF-Transponder Die Leseeinheit dient zur Übermittlung von Scharf-, Unscharf-Befehlen und Schaltbefehlen zur Einbruchmelderzentrale. Es gibt zwei Arten von Leseeinheiten, die Tastaturleser und die Schlüsselleser. Bei den Tastaturlesern werden die Bedienfunktionen durch Betätigung der Tasten ausge- führt, bei den Schlüssellesern erfolgt die Bedienung entweder über einen HF-Transponder, einen IR-Sender oder einen Tip-Key.
  • Seite 22 Seite 22 comlock-Leseeinheit Grundsätzlich stehen zwei Bedienungsarten zur Verfügung: • kurze Betätigung (Rückmeldung des Summers: „piep“) • lange Betätigung (Rückmeldung des Summers: „piep . . . piep“). Bedienung durch kurze Betätigung: Tastaturleser: Am Tastaturleser den Code eingeben, die Rautetaste # drücken und bis zum ersten Signal des Summers halten (gleichzeitig leuchtet die LED gelb).

  • Seite 23: Anzeige-Led

    Seite 23 comlock-Leseeinheit Tastencode Bei einem Tastaturleser kann der verwendete Code durch Eingabe des Änderungscodes* geändert werden. Summer 1 Änderungscode Dauersignal leuchtet gelb und #- Taste 2 alter Code Doppelpiep leuchtet gelb und #- Taste 3 neuer Code Dauersignal leuchtet gelb und #- Taste 4 neuen Code wiederholen leuchtet grün,...

  • Seite 24: Einbruchmelderzentrale Complex 216H

    Komponente Summer aus Rückstellen / Test Die Einbruchmelderzentrale complex 216H steuert und überwacht sämtliche Funktionen der Einbruchmeldeanlage. Die Bedienung erfolgt üblicherweise durch ein (Funk-) Bedienteil oder ein Mobiles Bedien- teil, deshalb steht hier außer der Taste „Summer aus; Rückstellen / Test“ kein weiteres Bedienelement zur Verfügung.

  • Seite 25: Bedienung

    Seite 25 complex 216H BEDIENUNG Voraussetzungen für die Scharfschaltung Jeder Bereich, der scharfgeschaltet werden soll, muss bestimmte Bedingungen erfüllen. 4.1.1 Erfüllung der Zwangsläufigkeit • Für die vorhandenen Melder (Fensterkontakte, Türkontakte oder Bewegungs- melder) dürfen keine Auslösekriterien anstehen, d.h. Fenster und Türen müs- sen geschlossen sein.
  • Seite 26 Seite 26 complex 216H Z-Bereich Zusätzlich zu den Haupt - oder Teilbereich en kann ein eigener Zentralen-Schutzbereich (Z-Bereich) realisiert werden. Der Z-Bereich wird automatisch extern geschärft, wenn mindestens ein Haupt- oder Teilbereich intern oder extern geschärft wird. Ist der Z-Bereich scharf, sollte der Zugang zum Z-Bereich durch ein Sperrelement verriegelt sein.

  • Seite 27: Externe Scharfschaltung

    Seite 27 complex 216H Externe Scharfschaltung Der Scharfschaltvorgang wird eingeleitet, wenn - das Blockschloss bzw. Riegelschaltschloss zugeschlossen wird, - am Impulsschaltschloss der Schlüssel in Richtung „EIN“ gedreht wird, - an der comlock-Leseeinheit der Code für die externe Scharfschaltung mit dem Tip-Key, HF- bzw.

  • Seite 28: Unscharfschaltung

    Die nachfolgende Übersicht basiert auf einer Standardanlage (VdS-gemäße Ausführung) mit einem Übertragungsgerät . Eine detaillierte Übersicht aller Alarmierungsarten finden Sie in der „Technischen Beschreibung - complex 216H - für den Errichter“, Kapitel 3.1 und 3.2.

  • Seite 29: Alarmierung Bei Extern Scharfer Anlage

    Seite 29 complex 216H 4.5.1 Alarmierung bei extern scharfer Anlage Anruf Alarm Signalgeber Summer opt./akust. intern EMZ Bedient. ÜG Einbruch blinkt* Überfall blitzt* Sabotage blinkt* Glasbruch blinkt* Brand blinkt* *) erst nach der Unscharfschaltung 4.5.2 Alarmierung bei intern scharfer Anlage...

  • Seite 30: Wartung Und Pflege Der Anlage

    Seite 30 complex 216H WARTUNG UND PFLEGE DER ANLAGE • Da die Einbruchmelderzentrale in sauberen Innenräumen betrieben wird, fallen in der Regel keine Reinigungsarbeiten oder andere äußere Wartungsarbeiten an. Allenfalls darf das Äußere des Zentralengehäuses mit einem leicht feuch- ten, aber nicht nassen, weichen Tuch vorsichtig abgewischt werden. Verwen- den Sie dazu keine scharfen Reinigungsmittel.

  • Seite 31: Störungsbehebung - Fehlersuche

    Seite 31 complex 216H STÖRUNGSBEHEBUNG - FEHLERSUCHE Störungsanzeige am (Funk-) Bedienteil Am (Funk-) Bedienteil werden nach Eingabe von „+“ die Meldungen als Klartext angezeigt. Für den Meldungsort (in der ersten Zeile des Displays) sollte durch den Errichter ein individueller Text programmiert werden, der eine einfache und schnelle Bestimmung der Komponente ermöglicht, z.B.
  • Seite 32 Seite 32 complex 216H Angezeigte Systemkomponente mit eigener ASG Garage 230 V~ Versorgung und Akkupufferung kann den Akkustörung Notstrombetrieb nicht gewährleisten. F Errichter verständigen. Die Funkverbindung zur Systemkomponente ist DIS Wintergarten gestört. Störung Funkverb F Errichter verständigen. Das zur Scharfschaltung notwendige Signal, das...

  • Seite 33: Störungsanzeige Am Mobilen Bedienteil Comlock Mbt 7740

    Seite 33 complex 216H Störungsanzeige am Mobilen Bedienteil comlock MBT 7740 Anzeige Fehlerzustand Fehlerbeseitigung ein oder mehrere Melder sind Ursache abstellen LED I . . . IV leuchtet stetig rot nicht in Ruhe z.B. offenes Fenster schließen Alarm ablöschen, bei LED I .

  • Seite 34: Störungsanzeige An Der Einbruchmelderzentrale

    Seite 34 complex 216H Störungsanzeige an der Einbruchmelderzentrale Störungszustände werden an der Einbruchmelderzentrale durch Leuchtdioden (LED) und durch ein Summersignal angezeigt. Die LED können auf drei Arten signalisieren: blitzen blinken dauerleuchten In der Einbruchmelder- Sabotage zentrale ist das Über- tragungsgerät gestört.
  • Seite 35 Seite 35 complex 216H Sabotageüberwachung Sabotage - der ext. Antennen - Deckelkontakte Störung - Sabotageeingänge Funk F Errichter verständigen. Komponente Die Batteriekapazität in Sabotage einer Komponente ohne eigene Netzversorgung Störung (z.B. Bewegungsmelder) Funk ist nahezu erschöpft, ein Komponente Betrieb durch „Not- schärfung“...

  • Seite 36: Begriffserklärungen

    Seite 36 complex 216H BEGRIFFSERKLÄRUNGEN Außenhautüberwachung In der Einbruchmeldetechnik vesteht man unter diesem Begriff die Überwachung von Außentüren sowie Fenstern bzw. Glasflä- chen auf unbefugtes Öffnen, Durchstiegsversuche oder Glas- bruch. Betreibercode Vergleichbar mit einer PIN-Nr. (z.B. der Scheck-Karte). Ist für die Unscharfschaltung ein Betreibercode programmiert, lässt sich...
  • Seite 37 Seite 37 complex 216H Hauptbereich Ein Hauptbereich kann erst scharf geschaltet werden, wenn der zugehörige Teilbereich scharf geschaltet wurde. Der Teilbereich kann erst unscharf geschaltet werden, wenn der zugehörige Hauptbereich unscharf geschaltet worden ist. Impulsschaltschloss -> siehe Schaltschloss Impulstüröffner -> siehe Sperrelement LED (Anzeige) Abkürzung für lichtemittierende Diode.
  • Seite 38 Seite 38 complex 216H Schalteinrichtung Dient zur Scharf-/Unscharfschaltung der Einbruchmelderzentrale. Die Schalteinrichtung kann als Schaltschloss, Schlüsselschalter, Tastcodeeinrichtung oder als comlock Leseeinheit ausgeführt sein. Schaltschloss / Diese Schalteinrichtung besitzt keine mechanische Schließein- Impulsschaltschloss richtung sondern nur Schaltkontakte, daher ist die Montage an beliebiger Stelle im äußeren Eingangsbereich möglich.

  • Seite 39: Konformitätserklärung

    Seite 39 complex 216H KONFORMITÄTSERKLÄRUNG...

  • Seite 40: Verhalten Im Alarmfall

    Seite 40 complex 216H VERHALTEN IM ALARMFALL Bei Abwesenheit (Anlage ist extern scharf) nicht selbst ausgelöster Alarm: Þ Ruhe bewahren. Þ Das Eintreffen der hilfeleistenden Stelle (z.B. Wachdienst) abwarten, keinesfalls selbst eingreifen. Þ Sollte die Anlage ohne Übertragungsgerät ausgeführt sein, d.h. der Alarm...

  • Seite 41: Kurzanleitung

    Seite 41 complex 216H KURZANLEITUNG Voraussetzung für die Scharfschaltung: - Alle Fenster und Türen zu - Liegen evtl. Störungen vor (z.B. Batteriewarnung oder . . .) - für die Externschärfung: Blockschloss / Riegelschaltschloss zu Um Bedienungsfehler auszuschließen, dürfen die einzelnen Tasten nur im zeitli- chen Abstand von ca.

  • Seite 42: Index

    Seite 42 complex 216H INDEX Alarme rücksetzen (ablöschen) ....29 Rauchmelder Funk RM 80 F ..... 8 Änderungscode ........23 Raumüberwachung ........9 Anschlusseinheit Übertragungsgerät ..8 Reichweitentest ........13 Anzeige der Schärfungszustände ... 14 Außenhautüberwachung ......9 Schrittschaltfunktion ........ 13 Steuerfunktionen ........
  • Seite 43 Seite 43 complex 216H Für Ihre Notizen:...
  • Seite 44 Technische Änderungen vorbehalten...
