5.5 Ausgänge
5.5.1 +12 V Versorgungsspannung für Verbraucher
An 9 Ausgängen stehen abgesicherte Versorgungs-
spannungen über PTC-Sicherungen zur Verfügung:
3 x com2BUS (z. B. für Bedienteile)
4 x Melder, Schalteinrichtungen (BS, comlock)
2 x für Melder am Melderbus
An 2 weiteren Ausgängen (ST1/2) steht die abgesi-
cherte Versorgungsspannung über Schmelzsicherun-
gen für externe Verbraucher zur Verfügung.
Technische Melder und Alarmmelder dürfen
nicht an der gleichen Versorgungsspannung
betrieben werden!
Anlagenteile, die von der EMZ mit 12 V versorgt wer-
den, müssen für eine sichere Funktion mit dem pas-
senden Leitungsquerschnitt angeschlossen werden.
Wenn der Leitungsquerschnitt einer einzelnen Ader
(Durchmesser 0,6 mm oder 0,8 mm) nicht ausreicht,
kann er durch Parallelschalten mehrerer Adern er-
höht werden. Diese Vorgehensweise ist insbesondere
bei stromintensiven Komponenten wichtig.
Beachten Sie bei der Auslegung des Mindestleitungs-
querschnitts, dass die EMZ die Komponente auch im
Akkubetrieb am Ende der Überbrückungszeit noch
versorgen können muss. Das bedeutet, dass der
maximale Spannungsabfall (UV) auf der Leitung die
Differenz zwischen der Speisespannung der EMZ im
Akkubetrieb (UZ ) und der Mindestbetriebsspan-
min
nung der Komponente (UB ) betragen darf.
min

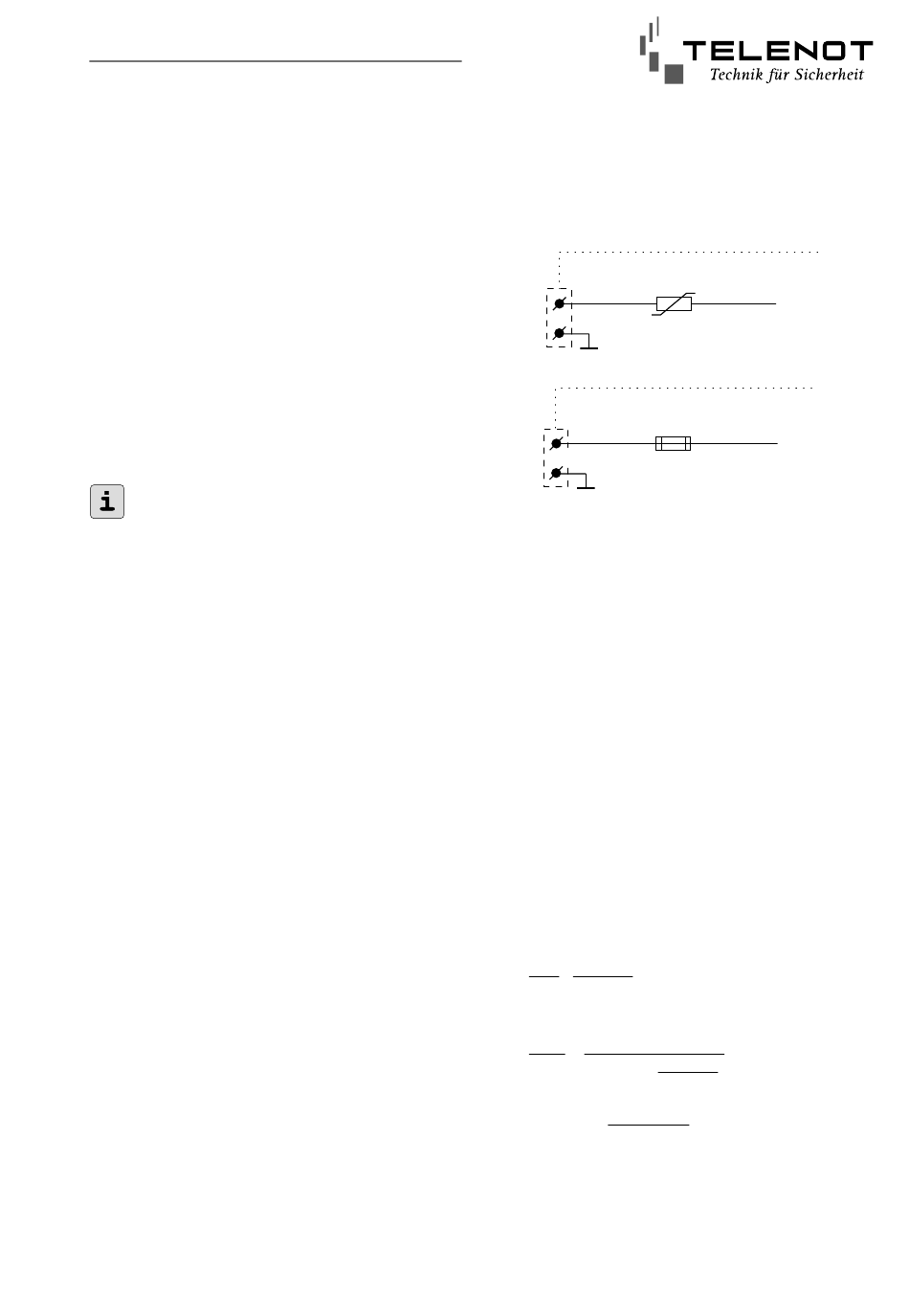

PTC-Si7-12; 28-30
0,47A
+12 V
GND
ext.
Si4/5
Verbr.
T0,315A
+12 V
ST1/2
GND
Berechnungsbeispiel für die Adernanzahl
der Versorgungsleitung
Vorgabe:
Leitungslänge L= 400 m → 2 × L = 800 m für Zulei-
tung und Rückleitung
Maximale Stromaufnahme der Komponente:
I = 100 mA
Mindestbetriebsspannung der Komponente:
UB = 9 V
min
Versorgungsspannung der Zentrale:
UZ = 13,65 V, UZ = 10,5 V
Normal min
Aderndurchmesser: 0,6 mm => Adernquerschnitt
0,28 mm²
Maximaler Spannungsabfall:
UV = UZ – UB = 10,5 V – 9 V = 1,5 V
min min
Leitungswiderstand:
U 1,5 V
R = = = 15 W
V
L l 100 mA
Adernquerschnitt:
2 x L 2 x 400 m
A = =
x k
R
15 W x 56
L
W x mm
Adernanzahl:
0,952 mm
Adernanzahl =
0,28 mm
2
Ergebnis:
Für die Spannungsversorgung mit Aderndurch-
messer von 0,6 mm werden 8 Adern (4 Adern für +
UB, 4 Adern für GND) benötigt.
Bei einem Aderndurchmesser von 0,8 mm (Quer-
schnitt: 0,5 mm²) werden 4 Adern benötigt.
+12 V
+12 V
= 0,952 mm
2
m
2
2
= 3,4 Adern
(aufgerundet 4 Adern)
