Anschlüsse
Melderbus-Komponenten
5.8

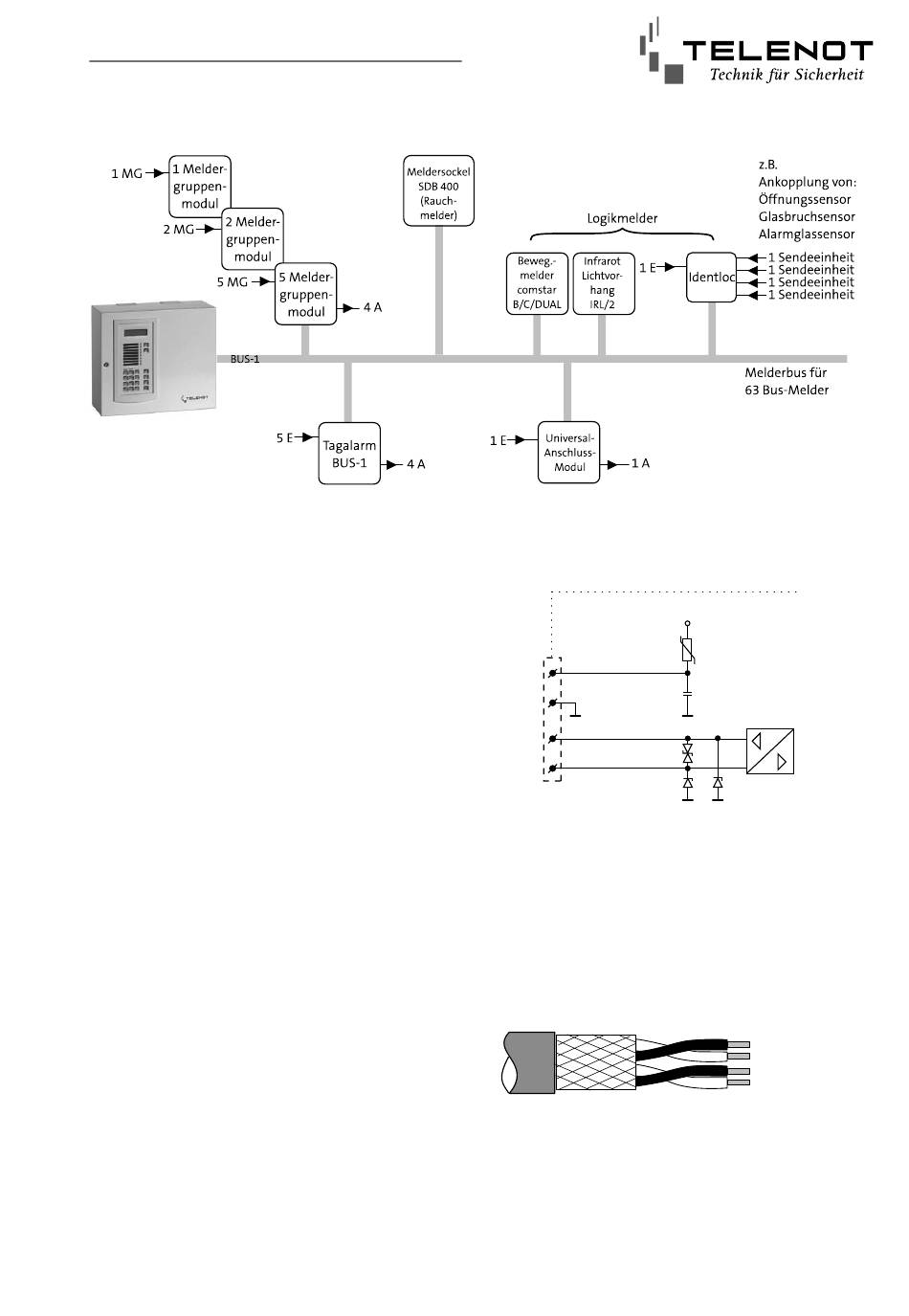

com2BUS

Die complex 400H-Masterplatine besitzt zwei identi-
sche, voneinander entkoppelte com2BUS-Anschlüsse.
Die zwei Busse sind für zwei voneinander getrennte
Sicherungsbereiche zum Anschluss von z. B. Bedien-
teilen BT 420 vorgesehen.
Die EMZ complex 200H besitzt nur einen com2BUS-
Anschluss.
Die gesamte Kommunikation zwischen der EMZ,
Bedienteil, Türmodul comlock 410, UZT 103 oder
Lageplantableau erfolgt über diese Busstruktur.
Werden für die complex 400H mehr als 2 Sicherungs-
bereiche benötigt, erhält man mit der Erweiterungs-
platine "com2BUS-Expander" weitere 6 voneinander
entkoppelte com2BUS-Anschlüsse.
Um Funktionsstörungen durch gegenseitige Beein-
flussungen der einzelnen Stromkreise zu vermeiden,
muss die Datenleitung (A/B) und die Spannungs-
versorgungsleitung (+12 V/GND) jeweils über ein
eigenes (verdrilltes) Adernpaar geführt werden.
+12 V
+12 V
GND
A
Daten
B
com2BUS-Bereich 1
com2BUS-Bereich 2
max. Kabellänge: 1000 m
PTC-Si
0,47 A
RS485
A/B
+12 V/GND
