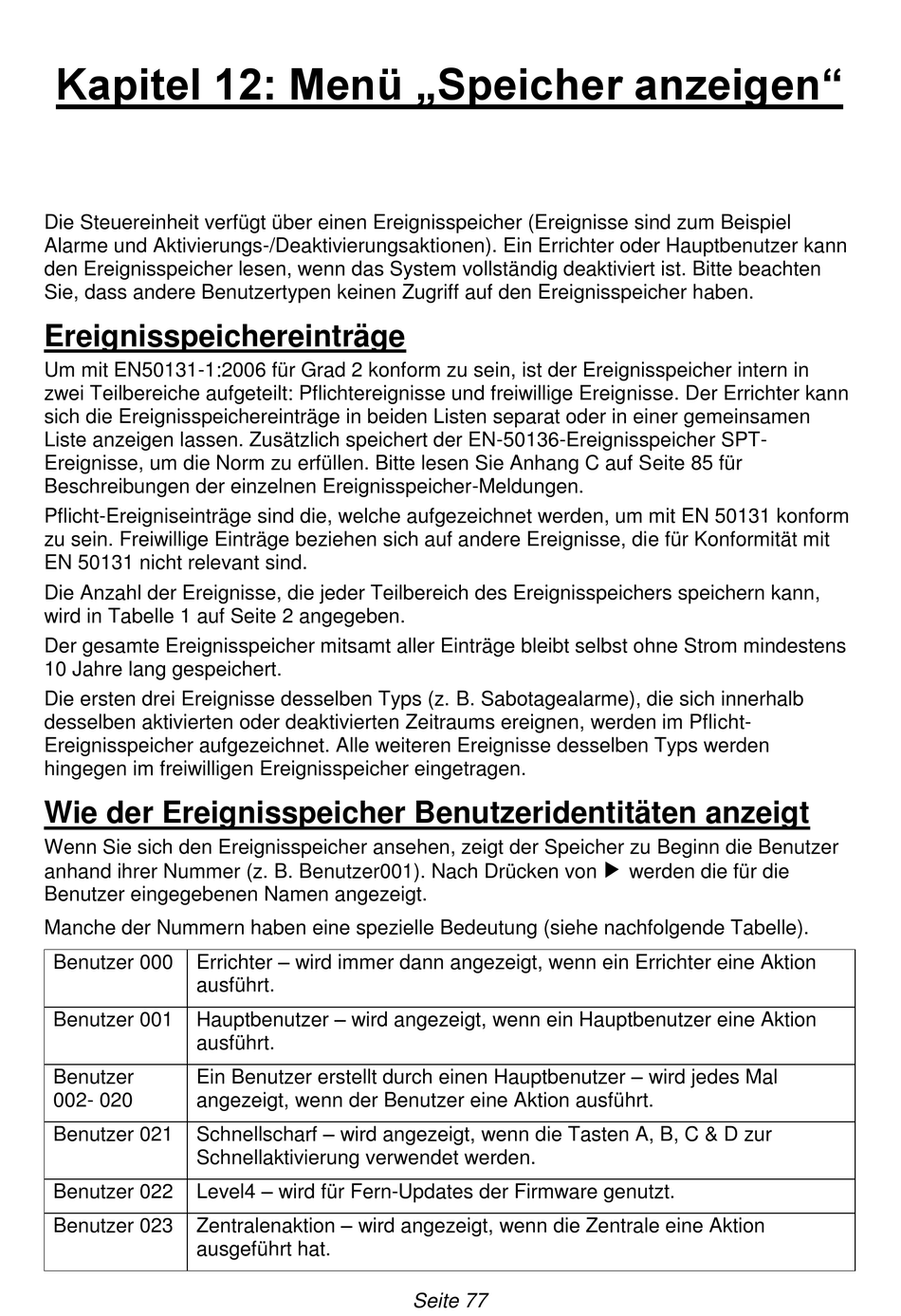

Kapitel 12: Menü „Speicher anzeigen"
Die Steuereinheit verfügt über einen Ereignisspeicher (Ereignisse sind zum Beispiel
Alarme und Aktivierungs-/Deaktivierungsaktionen). Ein Errichter oder Hauptbenutzer kann
den Ereignisspeicher lesen, wenn das System vollständig deaktiviert ist. Bitte beachten
Sie, dass andere Benutzertypen keinen Zugriff auf den Ereignisspeicher haben.
Ereignisspeichereinträge
Um mit EN50131-1:2006 für Grad 2 konform zu sein, ist der Ereignisspeicher intern in
zwei Teilbereiche aufgeteilt: Pflichtereignisse und freiwillige Ereignisse. Der Errichter kann
sich die Ereignisspeichereinträge in beiden Listen separat oder in einer gemeinsamen
Liste anzeigen lassen. Zusätzlich speichert der EN-50136-Ereignisspeicher SPT-
Ereignisse, um die Norm zu erfüllen. Bitte lesen Sie Anhang C auf Seite 85 für
Beschreibungen der einzelnen Ereignisspeicher-Meldungen.
Pflicht-Ereigniseinträge sind die, welche aufgezeichnet werden, um mit EN 50131 konform
zu sein. Freiwillige Einträge beziehen sich auf andere Ereignisse, die für Konformität mit
EN 50131 nicht relevant sind.
Die Anzahl der Ereignisse, die jeder Teilbereich des Ereignisspeichers speichern kann,
wird in Tabelle 1 auf Seite 2 angegeben.
Der gesamte Ereignisspeicher mitsamt aller Einträge bleibt selbst ohne Strom mindestens
10 Jahre lang gespeichert.
Die ersten drei Ereignisse desselben Typs (z. B. Sabotagealarme), die sich innerhalb
desselben aktivierten oder deaktivierten Zeitraums ereignen, werden im Pflicht-
Ereignisspeicher aufgezeichnet. Alle weiteren Ereignisse desselben Typs werden
hingegen im freiwilligen Ereignisspeicher eingetragen.
Wie der Ereignisspeicher Benutzeridentitäten anzeigt
Wenn Sie sich den Ereignisspeicher ansehen, zeigt der Speicher zu Beginn die Benutzer
anhand ihrer Nummer (z. B. Benutzer001). Nach Drücken von  werden die für die
Benutzer eingegebenen Namen angezeigt.
Manche der Nummern haben eine spezielle Bedeutung (siehe nachfolgende Tabelle).
Errichter – wird immer dann angezeigt, wenn ein Errichter eine Aktion
Benutzer 000
ausführt.
Hauptbenutzer – wird angezeigt, wenn ein Hauptbenutzer eine Aktion
Benutzer 001
ausführt.
Ein Benutzer erstellt durch einen Hauptbenutzer – wird jedes Mal
Benutzer
002- 020 angezeigt, wenn der Benutzer eine Aktion ausführt.
Schnellscharf – wird angezeigt, wenn die Tasten A, B, C & D zur
Benutzer 021
Schnellaktivierung verwendet werden.
Level4 – wird für Fern-Updates der Firmware genutzt.
Benutzer 022
Zentralenaktion – wird angezeigt, wenn die Zentrale eine Aktion
Benutzer 023
ausgeführt hat.
Seite 77
