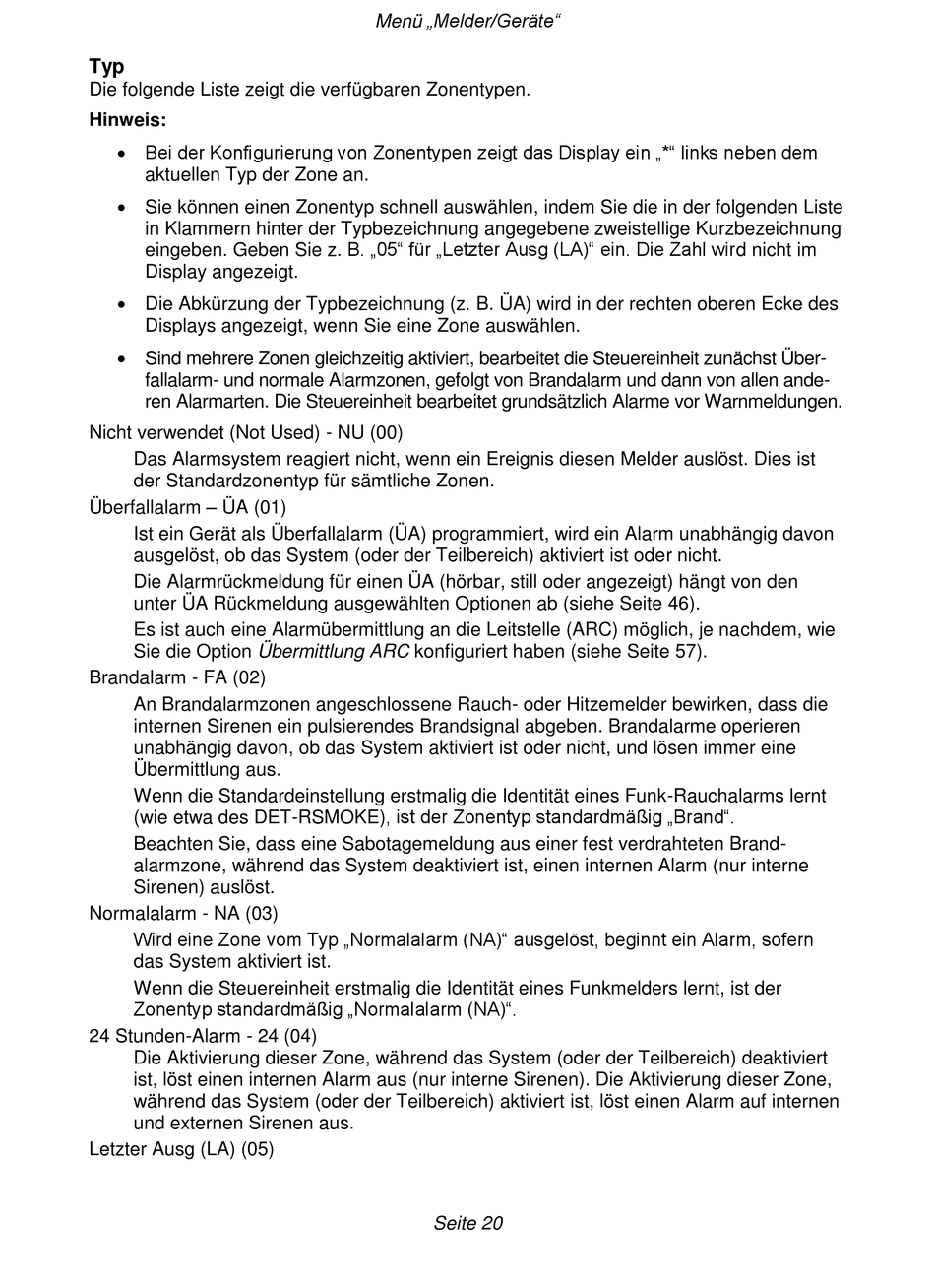

Eaton i-on Compact Technisches Handbuch Seite 28

Typ
Die folgende Liste zeigt die verfügbaren Zonentypen.
Hinweis:
 Bei der Konfigurierung von Zonentypen zeigt das Display ein „*" links neben dem
aktuellen Typ der Zone an.
 Sie können einen Zonentyp schnell auswählen, indem Sie die in der folgenden Liste
in Klammern hinter der Typbezeichnung angegebene zweistellige Kurzbezeichnung
eingeben. Geben Sie z. B. „05" für „Letzter Ausg (LA)" ein. Die Zahl wird nicht im
Display angezeigt.
 Die Abkürzung der Typbezeichnung (z. B. ÜA) wird in der rechten oberen Ecke des
Displays angezeigt, wenn Sie eine Zone auswählen.
 Sind mehrere Zonen gleichzeitig aktiviert, bearbeitet die Steuereinheit zunächst Über-
fallalarm- und normale Alarmzonen, gefolgt von Brandalarm und dann von allen ande-
ren Alarmarten. Die Steuereinheit bearbeitet grundsätzlich Alarme vor Warnmeldungen.
Nicht verwendet (Not Used) - NU (00)
Das Alarmsystem reagiert nicht, wenn ein Ereignis diesen Melder auslöst. Dies ist
der Standardzonentyp für sämtliche Zonen.
Überfallalarm – ÜA (01)
Ist ein Gerät als Überfallalarm (ÜA) programmiert, wird ein Alarm unabhängig davon
ausgelöst, ob das System (oder der Teilbereich) aktiviert ist oder nicht.
Die Alarmrückmeldung für einen ÜA (hörbar, still oder angezeigt) hängt von den
unter ÜA Rückmeldung ausgewählten Optionen ab (siehe Seite 46).
Es ist auch eine Alarmübermittlung an die Leitstelle (ARC) möglich, je nachdem, wie
Sie die Option Übermittlung ARC konfiguriert haben (siehe Seite 57).
Brandalarm - FA (02)
An Brandalarmzonen angeschlossene Rauch- oder Hitzemelder bewirken, dass die
internen Sirenen ein pulsierendes Brandsignal abgeben. Brandalarme operieren
unabhängig davon, ob das System aktiviert ist oder nicht, und lösen immer eine
Übermittlung aus.
Wenn die Standardeinstellung erstmalig die Identität eines Funk-Rauchalarms lernt
(wie etwa des DET-RSMOKE), ist der Zonentyp standardmäßig „Brand".
Beachten Sie, dass eine Sabotagemeldung aus einer fest verdrahteten Brand-
alarmzone, während das System deaktiviert ist, einen internen Alarm (nur interne
Sirenen) auslöst.
Normalalarm - NA (03)
Wird eine Zone vom Typ „Normalalarm (NA)" ausgelöst, beginnt ein Alarm, sofern
das System aktiviert ist.
Wenn die Steuereinheit erstmalig die Identität eines Funkmelders lernt, ist der
Zonentyp standardmäßig „Normalalarm (NA)".
24 Stunden-Alarm - 24 (04)
Die Aktivierung dieser Zone, während das System (oder der Teilbereich) deaktiviert
ist, löst einen internen Alarm aus (nur interne Sirenen). Die Aktivierung dieser Zone,
während das System (oder der Teilbereich) aktiviert ist, löst einen Alarm auf internen
und externen Sirenen aus.
Letzter Ausg (LA) (05)
Menü „Melder/Geräte"
Seite 20
