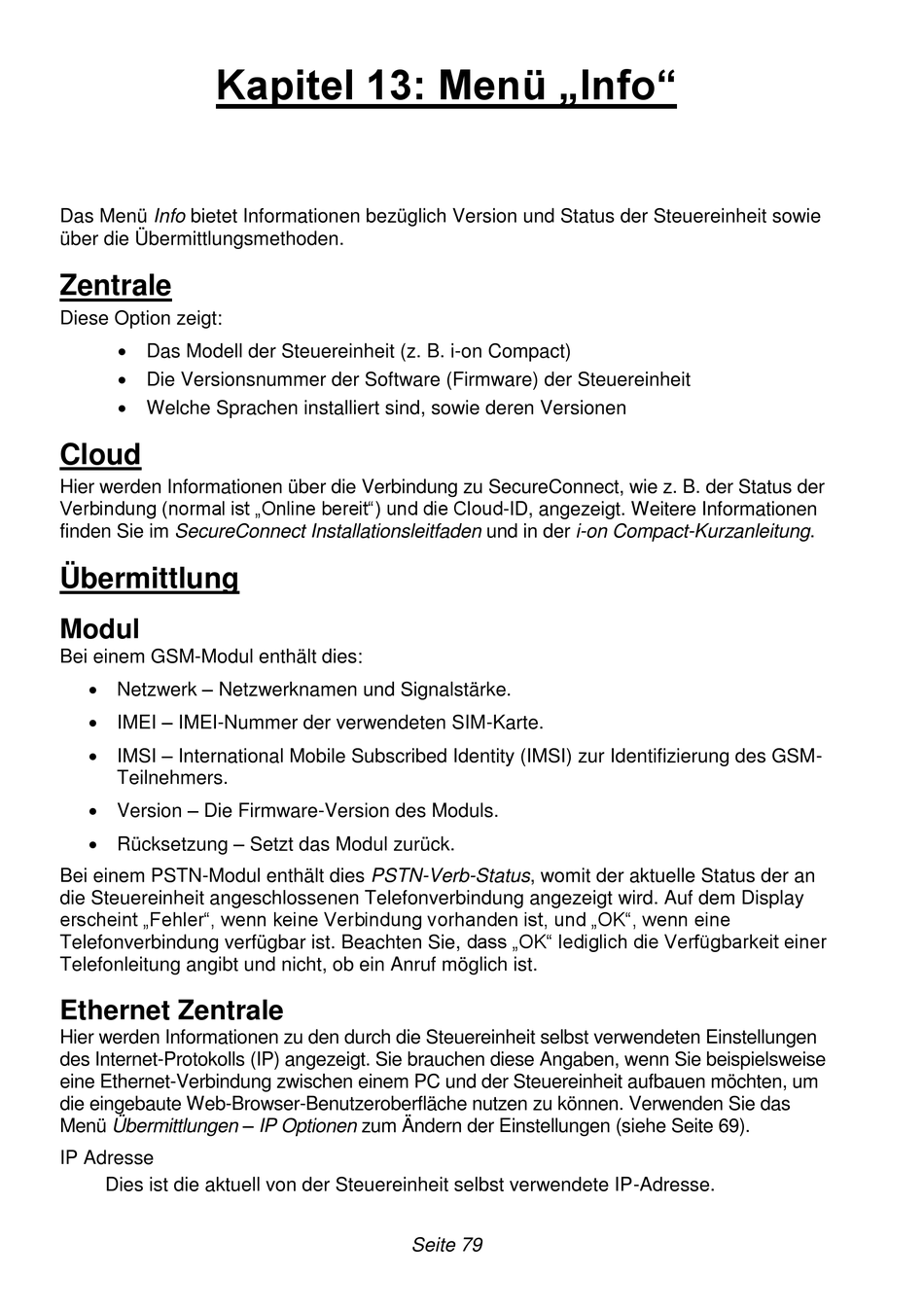

Kapitel 13: Menü „Info; Zentrale; Cloud; Übermittlung - Eaton i-on Compact Technisches Handbuch

Kapitel 13: Menü „Info"
Das Menü Info bietet Informationen bezüglich Version und Status der Steuereinheit sowie
über die Übermittlungsmethoden.

Zentrale

Diese Option zeigt:
 Das Modell der Steuereinheit (z. B. i-on Compact)
 Die Versionsnummer der Software (Firmware) der Steuereinheit
 Welche Sprachen installiert sind, sowie deren Versionen

Cloud

Hier werden Informationen über die Verbindung zu SecureConnect, wie z. B. der Status der
Verbindung (normal ist „Online bereit") und die Cloud-ID, angezeigt. Weitere Informationen
finden Sie im SecureConnect Installationsleitfaden und in der i-on Compact-Kurzanleitung.
Übermittlung

Modul

Bei einem GSM-Modul enthält dies:
 Netzwerk – Netzwerknamen und Signalstärke.
 IMEI – IMEI-Nummer der verwendeten SIM-Karte.
 IMSI – International Mobile Subscribed Identity (IMSI) zur Identifizierung des GSM-
Teilnehmers.
 Version – Die Firmware-Version des Moduls.
 Rücksetzung – Setzt das Modul zurück.
Bei einem PSTN-Modul enthält dies PSTN-Verb-Status, womit der aktuelle Status der an
die Steuereinheit angeschlossenen Telefonverbindung angezeigt wird. Auf dem Display
erscheint „Fehler", wenn keine Verbindung vorhanden ist, und „OK", wenn eine
Telefonverbindung verfügbar ist. Beachten Sie, dass „OK" lediglich die Verfügbarkeit einer
Telefonleitung angibt und nicht, ob ein Anruf möglich ist.

Ethernet Zentrale

Hier werden Informationen zu den durch die Steuereinheit selbst verwendeten Einstellungen
des Internet-Protokolls (IP) angezeigt. Sie brauchen diese Angaben, wenn Sie beispielsweise
eine Ethernet-Verbindung zwischen einem PC und der Steuereinheit aufbauen möchten, um
die eingebaute Web-Browser-Benutzeroberfläche nutzen zu können. Verwenden Sie das
Menü Übermittlungen – IP Optionen zum Ändern der Einstellungen (siehe Seite 69).
IP Adresse
Dies ist die aktuell von der Steuereinheit selbst verwendete IP-Adresse.
Seite 79
