Alpha IP
Planungshandbuch

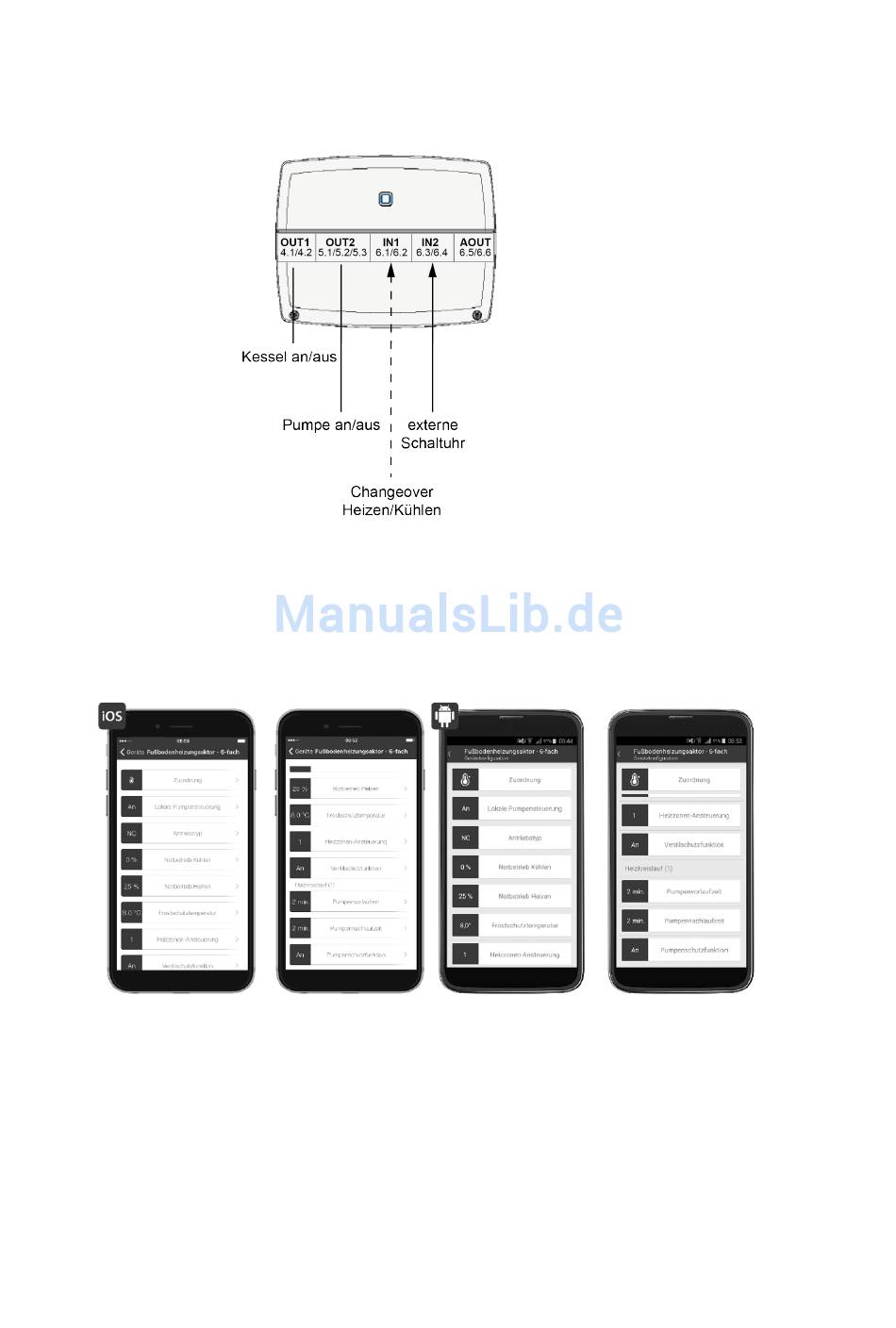

Die Konfiguration der Geräte zur Steuerung der Fußbodenheizung und Pumpe mit externer
Schaltuhr für den Absenkbetrieb ist wie folgt vorzunehmen:
• Den Fußbodenheizungsaktor anlernen und jeden Kanal einem Raum zuordnen.
• Im Menü auf „Geräteübersicht" tippen und dort den Fußbodenheizungsaktor auswählen.
• Im nächsten Fenster erscheint die Übersicht zur Gerätekonfiguration.
• Hier die lokale Pumpensteuerung auf „An" stellen und den Antriebstyp auf den verwendeten Typ
(NC oder NO) anpassen.
• Unter „Heizkreislauf" gibt es die Möglichkeit, die Pumpenvorlaufzeit und Pumpennachlaufzeit
(siehe Abschnitt „Pumpenvorlaufzeit/Pumpennachlaufzeit" auf Seite 45) zu konfigurieren.
• Die Multi IO Box anlernen.
• Im Menü auf „Geräteübersicht" tippen und dort die Multi IO Box auswählen.
• Im nächsten Fenster erscheint die Übersicht zur Gerätekonfiguration.
Seite 66/154
Screenshots Konfiguration FAL-xx
Version 2017 2.2
