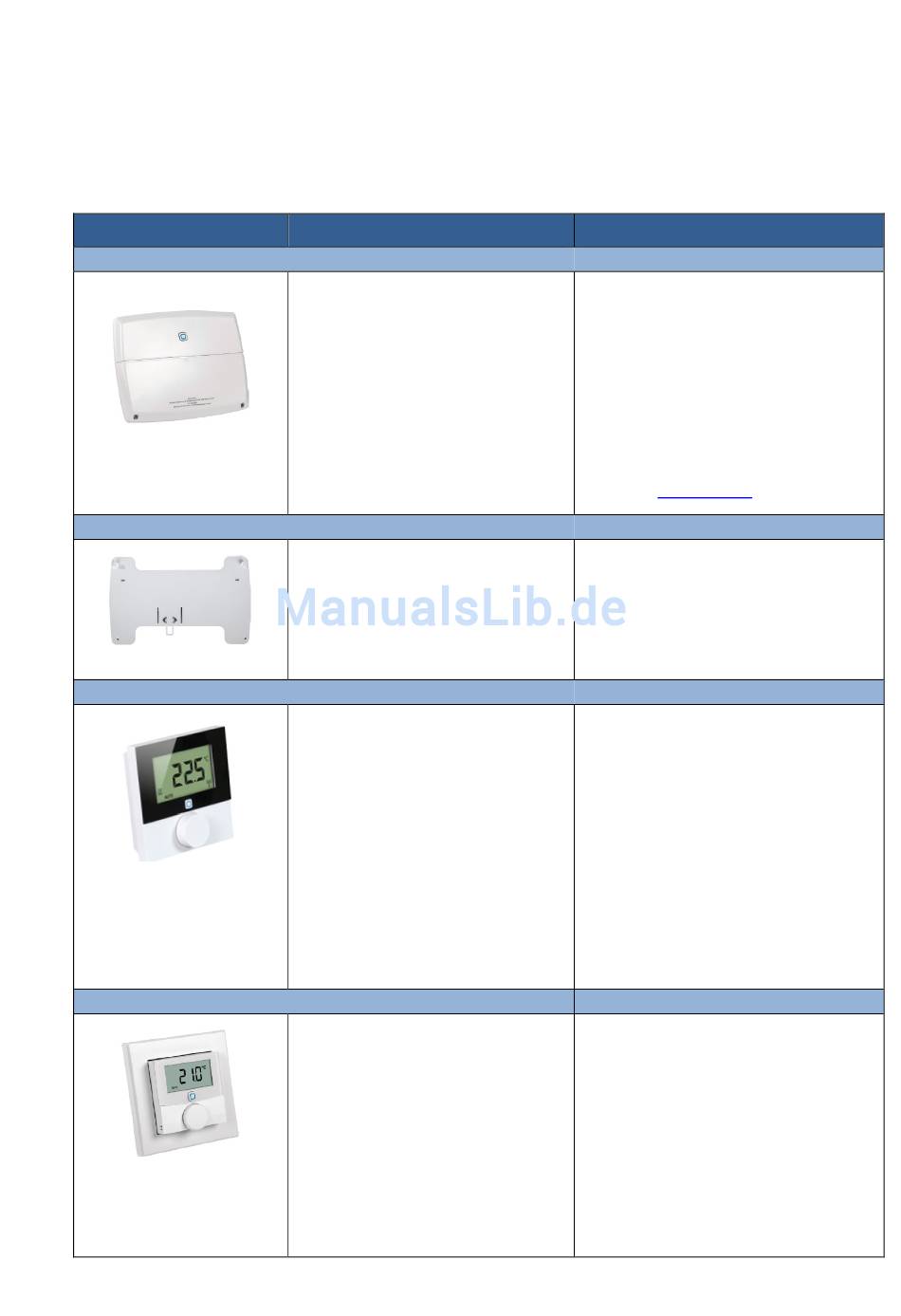

6.3.3 Erweiterungsoptionen
Produkt
Multi IO Box - MIOB 21001
Hutschienenadapter für Multi IO Box -
Alpha IP Raumbediengerät Display - RTD 61001
Alpha IP Raumbediengerät Display S FBH - WTHP 61001
Beschreibung
Die Multi IO Box dient der funktionalen
Erweiterung der Alpha IP Basisstationen. Im
Standalone-Betrieb sind Pumpe und Kessel
separat steuerbar. Zusätzlich sind 2
Eingänge für Umschalten Heizen/Kühlen
und Taupunktüberwachung vorhanden. In
dem Betrieb mit App sind die Ein- und
Ausgänge parametrierbar. Darüber hinaus
können die Ein- bzw. Ausgänge auch mit
anderen Funktionen wie Entfeuchter-
steuerung, CO Pilot, Temperaturbegrenzung
und einem externen Uhrensignal erweitert
werden.
Der Hutschienen-Adapter ermöglicht
die Montage der Multi IO Box auf einer
DIN-Tragschiene zur Installation in einer
Unterverteilung bzw. Installationsschrank
für Heizkreisverteiler.
Das Alpha IP Raumbediengerät mit großem
Display erfasst die Temperatur und
Luftfeuchtigkeit im Raum und gibt diese
zyklisch an angelernte Heizzone der
Basisstation weiter. Durch die ermittelten
Werte kann die Raumtemperatur exakt
geregelt werden. Die manuelle Einstellung
der Soll-Temperatur erfolgt über das
Stellrad. Die Raumtemperatur kann zudem
zeitgesteuert eingestellt werden, um so die
Heizphasen individuellen Bedürfnissen
anzupassen.
Das Alpha IP Raumbediengerät Display S
FBH für die Montage im Schalterprogramm
oder auch direkte Wandmontage erfasst die
Temperatur und Luftfeuchtigkeit im Raum
und gibt diese zyklisch an die angelernte
Heiz-zone der Basisstation weiter. Durch die
ermittelten Werte kann die Raumtemperatur
exakt geregelt werden. Die manuelle
Einstellung der Soll-Temperatur erfolgt über
das Stellrad. Die Raumtemperatur kann
zudem zeitgesteuert eingestellt werden, um
so die Heizphasen individuellen
Bedürfnissen anzupassen.
Planungshandbuch
Hinweise zur Planung
Wandmontage erfolgt über mitgelieferte
Hutschiene. Für die Montage per Hutschiene ist
der entsprechende Hutschienenadapter
notwendig. Gerät sollte in der Nähe der zu
verdrahteten Geräte installiert werden.
Für die Steck-/Klemmanschlüsse sind
nachfolgende Querschnitte verwendbar:
• massive Leitung: 0,5 – 1,5 mm²
• flexible Leitung: 1,0 – 1,5 mm²
• Leitungsenden 8 - 9 mm abisoliert
Weitere Informationen zu Anschlussmöglich-
keiten unter
www.alphaip.de
Das Raumbediengerät wird in den jeweiligen
Heizzonen montiert und den Heizkreisen dieser
Zone zugeordnet. Grundsätzlich kann die
Installation dank der Funk Technologie frei im
Raum erfolgen.
Am besten wird das Raumbediengerät dort
montiert, wo sich der Nutzer aufhält, damit an
dieser Stelle die Raumtemperatur gemessen
wird.
Raumbediengeräte in etwa 1,5 m Höhe
montieren, möglichst nicht an kalten
Außenwänden und weiteren Bereichen, die die
Messwerte verfälschen können (beispielsweise
an Orten mit direkter Sonneneinstrahlung oder in
der Nähe sonstiger Wärmequellen).
Hinweise im Datenblatt oder der
Installationsanleitung beachten.
Planungshinweise wie Alpha IP Raumbedien-
gerät Display, zusätzlich kann dieses Gerät in
die Rahmen anderer bekannter Schalterpro-
gramm Hersteller (wie Berker, ElSO, GIRA,
Merten, JUNG) integriert werden.
Alpha IP
Seite 41/154
