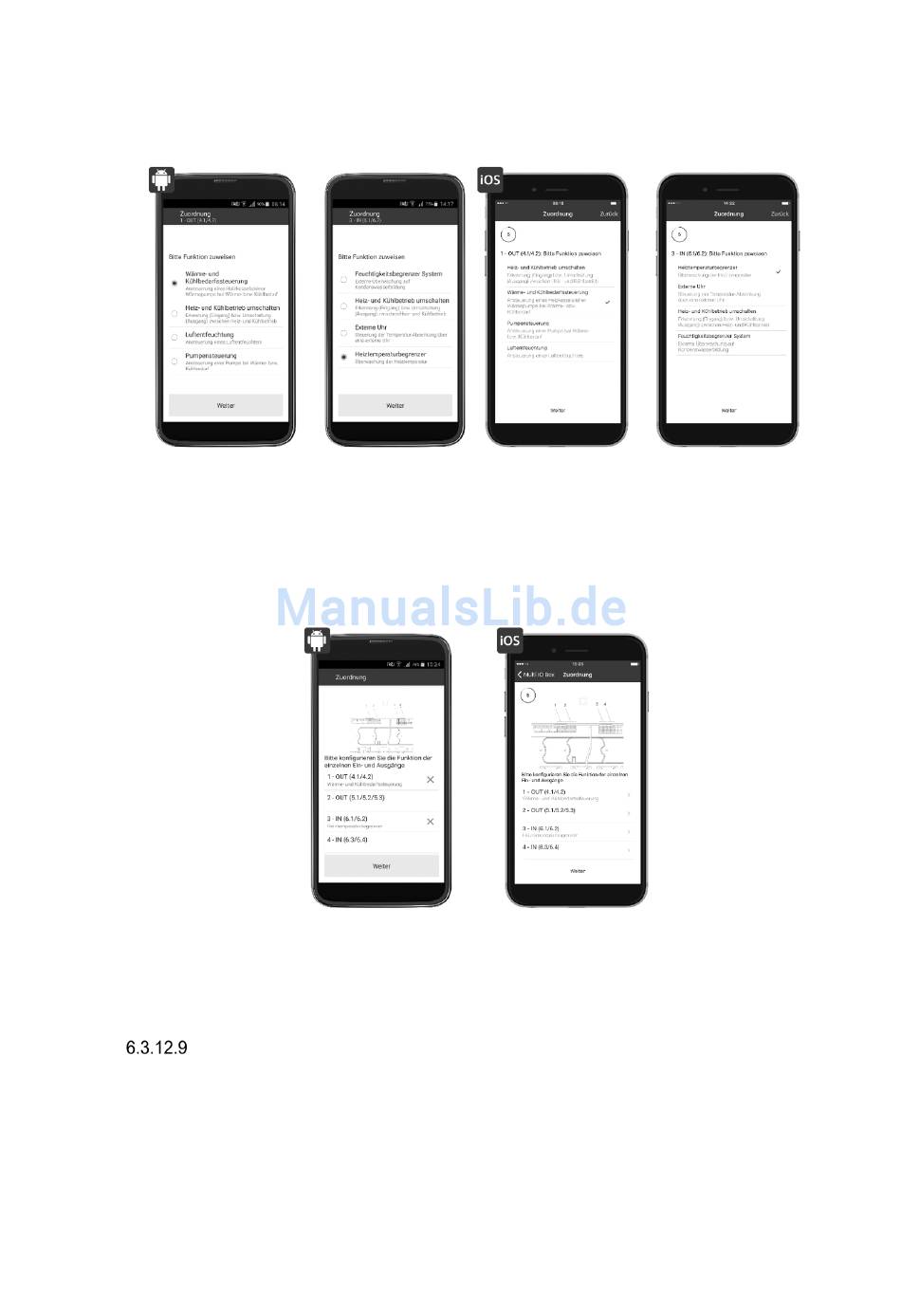

Screenshot Konfiguration MIOB für Temperaturbegrenzung
• Im Menüpunkt „Zuordnung" den Ausgang OUT1 der Wärme- und Kühlbedarfssteuerung zuweisen
und auf „Weiter" tippen.
• Für den Eingang 3-IN die Option „Heiztemperaturbegrenzer" auswählen.
• Anschließend wird eine Kanalübersicht mit den dazugehörigen Funktionen dargestellt.
Screenshot Kanalübersicht MIOB für Temperaturbegrenzung
• Weitergehende Einstellungen können über die Auswahl des entsprechenden
Raumes vorgenommen werden.
Anwendungsbeispiel 9: Steuerung der Fußbodenheizung und Umwälzpumpe mit externer
Schaltuhr für den Absenkbetrieb
Beim Einsatz eines Fußbodenheizungsaktors mit Pumpe und Multi IO Box gibt es die Möglichkeit,
eine externe Schaltuhr zur automatischen Schaltung in den Absenkbetrieb zu definieren.
Der Aufbau der Schaltung erfolgt wie bei 6.3.12.6 Anwendungsbeispiel 6. Die externe Schaltuhr
steuert den Eingang 2-IN der Multi IO Box.
Alpha IP
Planungshandbuch
Seite 65/154
